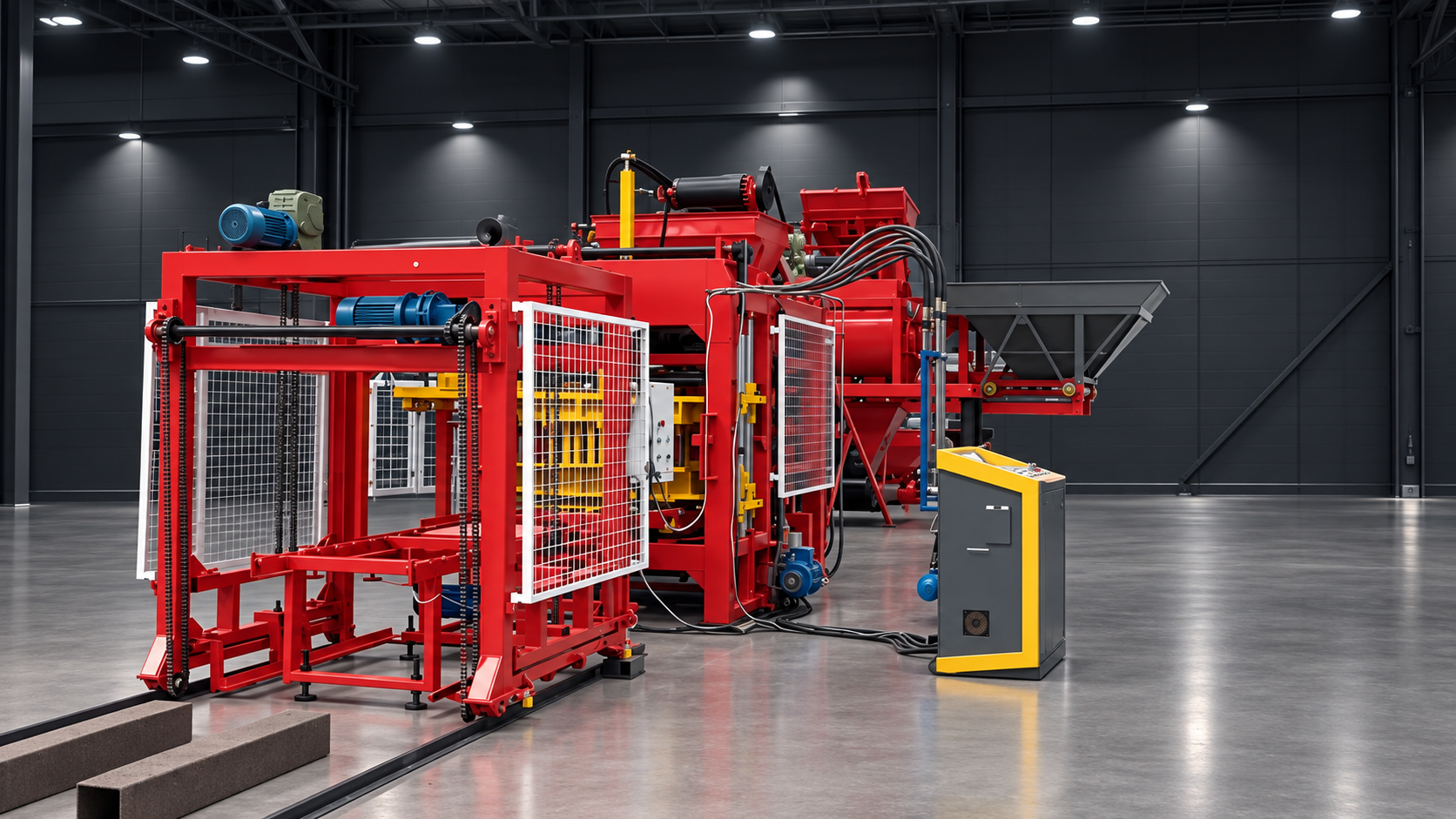

Вибропресс со штабелером QT5-15 для производства бетонных изделий
Компания «ТРЕЙД» предлагает автоматизированный формовочный комплекс QT5-15 для производства стеновых блоков, тротуарной плитки, брусчатки и бордюрных изделий.
В комплектацию входят вибропресс с гидравлической станцией и системой управления PLC, ленточный конвейер, устройства подачи и приёма поддонов, автоматический штабелер, семь форм, гидравлические тележки и комплект инструментов.
Комплекс выполняет основные процессы формования в автоматическом режиме: подаёт бетонную смесь и поддоны в пресс, уплотняет смесь, формует изделия, выводит их из рабочей зоны и укладывает поддоны с готовой продукцией в штабель высотой 3–4 яруса.
Вибропресс QT5-15
Основной блокоформовочный станок рассчитан на серийное производство бетонных изделий методом вибропрессования.
Мощность основного двигателя — 33,5 кВт
Усилие вибрации — 80–100 кН
Продолжительность формования — 15 секунд
Частота вибрации — 2800–4500 об/мин
Размер рабочего поддона — 1100 × 550 × 25 мм
Масса оборудования — 6000 кг
Гидрораспределители — Yuken, Япония
Электрические реле — Schneider Electric
Интенсивное вибрационное воздействие обеспечивает уплотнение бетонной смеси и стабильную геометрию выпускаемых изделий. Параметры работы оборудования контролируются системой PLC.
Автоматический штабелер
После формования поддоны с готовыми изделиями поступают на автоматический штабелер. Оборудование укладывает их в несколько ярусов для последующего перемещения на участок выдержки.
Количество ярусов — 3–4
Мощность двигателя — 3 кВт
Габаритные размеры — 2500 × 1770 × 2400 мм
Масса оборудования — 1500 кг
Количество — 1 шт.
Комплект форм
В поставку входят семь сменных форм:
400 × 200 × 200 мм;
400 × 150 × 200 мм;
520 × 120 × 200 мм;
400 × 100 × 200 мм;
800 × 200 × 80 мм — для бордюрного изделия;
200 × 100 × 60 мм;
250 × 250 × 60 мм.
Комплект предназначен для выпуска стеновых блоков, брусчатки, тротуарной плитки и бордюрных изделий. Перед покупкой можно согласовать назначение, конструкцию и чертежи каждой формы, а также подобрать формы под требуемый ассортимент продукции.
Комплектация QT5-15
В состав формовочного комплекса входят:
Ленточный конвейер — 1 шт.
Основной блокоформовочный станок QT5-15 — 1 шт.
Гидравлическая станция — 1 шт.
Система управления PLC — 1 шт.
Устройство подачи поддонов — 1 шт.
Приёмный конвейер для изделий — 1 шт.
Комплект сменных форм — 7 шт.
Гидравлические тележки — 2 шт.
Комплект инструментов — 1 шт.
Автоматический штабелер поддонов — 1 шт.
Ленточный конвейер
Конвейер обеспечивает равномерную подачу готовой бетонной смеси к формовочному оборудованию.
Длина — 8000 мм
Мощность двигателя — 3 кВт
Количество — 1 шт.
Гидравлические тележки
В комплект входят две тележки для перемещения штабелей с поддонами.
Грузоподъёмность одной тележки — 2500 кг
Количество — 2 шт.
Преимущества комплекса QT5-15
автоматическое управление формованием;
продолжительность одного цикла — 15 секунд;
усилие вибрации до 100 кН;
автоматическая подача и приём поддонов;
укладка готовой продукции в 3–4 яруса;
семь форм для разных видов бетонных изделий;
японские гидрораспределители Yuken;
электрические компоненты Schneider Electric;
возможность изготовления дополнительных форм под продукцию заказчика;
готовый комплект оборудования для организации участка вибропрессования.
Важно учитывать
QT5-15 в данной комплектации представляет собой формовочный участок. Оборудование для дозирования компонентов и приготовления бетонной смеси — дозатор заполнителей, бетоносмеситель, цементный силос, шнековый конвейер и весовые дозаторы — в указанный комплект не входит и при необходимости подбирается отдельно.
Производитель оборудования — Shandong Shiyue Intelligent Machinery Co., Ltd.
Компания «ТРЕЙД» организует поставку комплекса QT5-15 из Китая. Поможем согласовать комплектацию, подобрать формы под необходимую продукцию и рассчитать условия доставки.
Свяжитесь с нами, чтобы получить коммерческое предложение на вибропресс QT5-15 со штабелером.
