Вибропресс со штабелером QT5-15 для производства бетонных изделий — до 3 матриц в комплекте
Компания «ТРЕЙД» предлагает автоматизированный формовочный комплекс QT5-15 для производства стеновых блоков, тротуарной плитки, брусчатки и бордюрных изделий.
В комплектацию входят вибропресс с гидравлической станцией и системой управления PLC, ленточный конвейер, оборудование для подачи и приёма поддонов, автоматический штабелер, гидравлические тележки, комплект инструментов и до трёх матриц на выбор.
Комплекс автоматизирует основные операции: подачу бетонной смеси и поддонов в пресс, уплотнение смеси, формование изделий, вывод готовой продукции и укладку поддонов в штабель высотой 3–4 яруса.

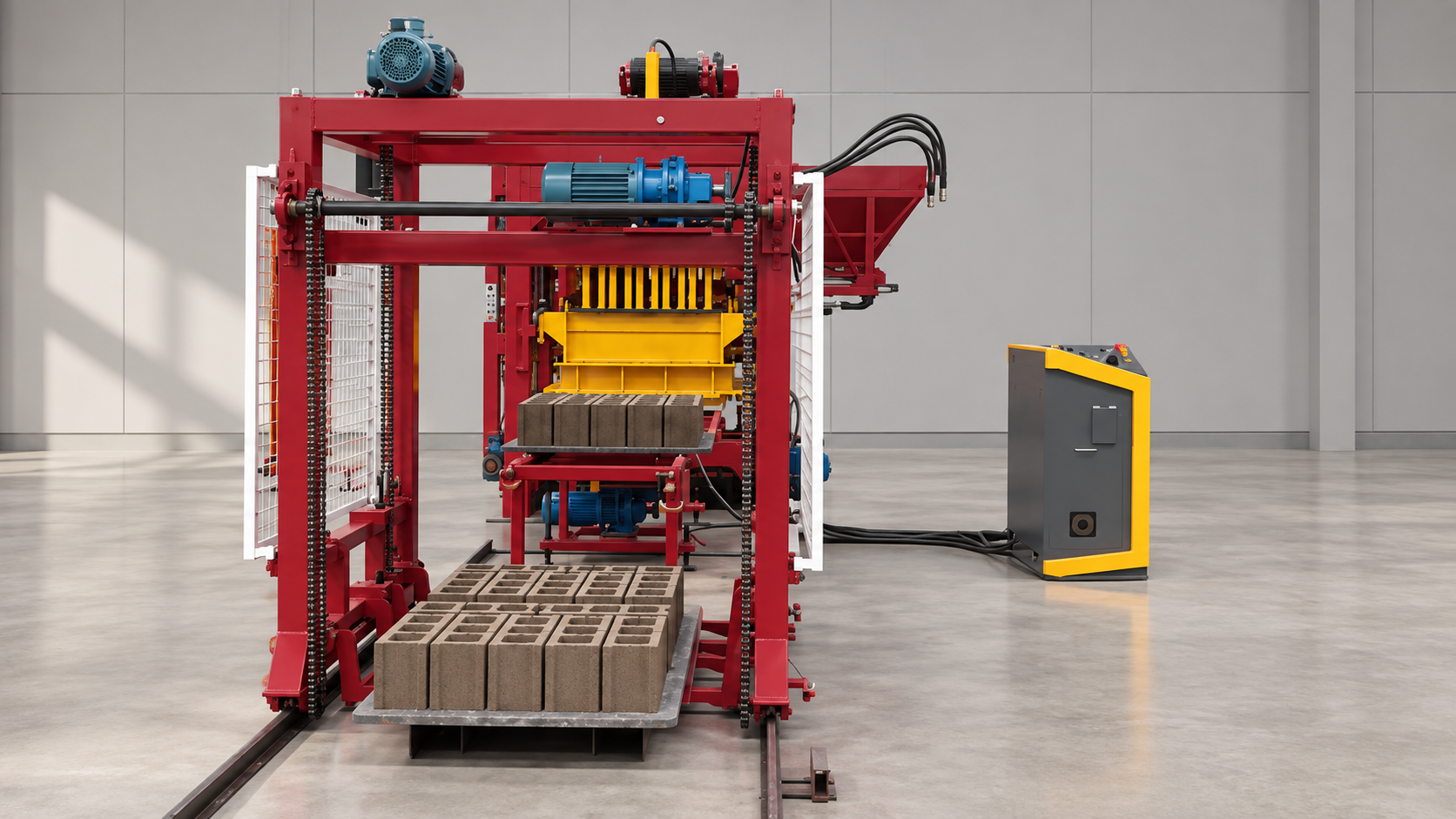

Вибропресс QT5-15
Основной блокоформовочный станок предназначен для серийного производства бетонных изделий методом вибропрессования.
Мощность основного двигателя — 33,5 кВт
Усилие вибрации — 80–100 кН
Продолжительность формования — 15 секунд
Частота вибрации — 2800–4500 об/мин
Размер рабочего поддона — 1100 × 550 × 25 мм
Масса оборудования — 6000 кг
Гидрораспределители — Yuken, Япония
Электрические реле — Schneider Electric
Интенсивная вибрация обеспечивает плотное уплотнение бетонной смеси и стабильную геометрию выпускаемых изделий. Управление рабочими процессами осуществляется системой PLC.
Автоматический штабелер
После формования поддоны с готовыми изделиями поступают на автоматический штабелер и укладываются в несколько ярусов для дальнейшего перемещения на участок выдержки.
Количество ярусов — 3–4
Мощность двигателя — 3 кВт
Габаритные размеры — 2500 × 1770 × 2400 мм
Масса оборудования — 1500 кг
Количество — 1 шт.
Матрицы для производства изделий
В стоимость комплекса включено до трёх матриц на выбор. Доступны следующие размеры:
400 × 200 × 200 мм;
400 × 150 × 200 мм;
520 × 120 × 200 мм;
400 × 100 × 200 мм;
800 × 200 × 80 мм — для бордюрного изделия;
200 × 100 × 60 мм;
250 × 250 × 60 мм.
При оформлении заказа можно выбрать до трёх подходящих матриц из представленного перечня. Точное назначение, конструкция и чертежи каждой формы согласовываются с поставщиком перед изготовлением. Дополнительные матрицы приобретаются отдельно.
Комплектация QT5-15
В состав комплекса входят:
Ленточный конвейер — 1 шт.
Основной блокоформовочный станок QT5-15 — 1 шт.
Гидравлическая станция — 1 шт.
Система управления PLC — 1 шт.
Устройство подачи поддонов — 1 шт.
Приёмный конвейер для изделий — 1 шт.
Матрицы выбранных размеров — до 3 шт.
Гидравлические тележки — 2 шт.
Комплект инструментов — 1 шт.
Автоматический штабелер поддонов — 1 шт.
Ленточный конвейер
Конвейер предназначен для равномерной подачи готовой бетонной смеси к вибропрессу.
Длина — 8000 мм
Мощность двигателя — 3 кВт
Количество — 1 шт.
Гидравлические тележки
В комплект включены две тележки для перемещения штабелей с поддонами.
Грузоподъёмность каждой тележки — 2500 кг
Количество — 2 шт.
Преимущества комплекса QT5-15
автоматизированный процесс вибропрессования;
продолжительность одного цикла — 15 секунд;
усилие вибрации до 100 кН;
автоматическая подача и приём поддонов;
укладка готовой продукции в 3–4 яруса;
до трёх матриц на выбор включено в стоимость;
возможность выпуска разных видов бетонных изделий;
гидрораспределители Yuken;
электрические компоненты Schneider Electric;
возможность заказать дополнительные матрицы под нужные размеры изделий.
Важно учитывать
QT5-15 в данной комплектации представляет собой формовочный участок. Дозатор заполнителей, бетоносмеситель, цементный силос, шнековый конвейер и оборудование для дозирования цемента и воды в указанный комплект не входят. При необходимости оборудование для приготовления бетонной смеси подбирается отдельно.
Производитель — Shandong Shiyue Intelligent Machinery Co., Ltd.
Компания «ТРЕЙД» организует поставку комплекса QT5-15 из Китая, поможет выбрать матрицы под планируемый ассортимент продукции и рассчитает условия доставки.
Свяжитесь с нами, чтобы получить коммерческое предложение на вибропресс QT5-15 со штабелером и комплектом до трёх матриц.
