Линия QT5-15 для производства бетонных блоков — основная секция
Компания «ТРЕЙД» предлагает автоматическую линию QT5-15 для производства стеновых блоков, тротуарной плитки, брусчатки и бордюрных изделий.
Основная секция объединяет оборудование для дозирования заполнителей, приготовления и подачи бетонной смеси, вибропрессования, автоматической подачи поддонов и штабелирования готовой продукции.
В состав линии входят дозатор PLD1200, бетоносмеситель JS500, ленточный конвейер, вибропресс QT5-15 с гидравлической станцией и системой управления PLC, семь форм, устройства подачи и приёма поддонов, гидравлические тележки и автоматический штабелер.
Принцип работы линии
Производственный процесс включает несколько последовательных операций:
дозирование заполнителей;
приготовление бетонной смеси;
подачу смеси к вибропрессу;
автоматическую подачу поддонов;
уплотнение и формование изделий;
вывод поддонов с готовой продукцией;
перемещение и укладку поддонов в штабель высотой 3–4 яруса.
Управление основными рабочими процессами осуществляется системой PLC.
Дозатор заполнителей PLD1200
Бункерный дозатор обеспечивает подготовку и точное взвешивание заполнителей перед их подачей в бетоносмеситель.
Объём весового бункера — 1200 л
Объём накопительных бункеров — 4 × 2,5 м³
Теоретическая производительность — 56 м³/ч
Точность дозирования — ±2%
Минимальная дозируемая масса — 3000 кг
Количество дозируемых компонентов — до 5
Высота загрузки материала — 2,8 м
Скорость конвейерной ленты — 1,25 м/с
Масса оборудования — 4500 кг
Количество — 1 шт.
Бетоносмеситель JS500
Бетоносмеситель предназначен для приготовления однородной жёсткой бетонной смеси, используемой при вибропрессовании.
Объём загрузки — 800 л
Объём готового замеса — 500 л
Производительность — не менее 25 м³/ч
Частота вращения лопастей — 20,5 об/мин
Мощность двигателя смесителя — 18,5 кВт
Мощность подъёмного механизма — 5,5 кВт
Мощность насоса подачи воды — 0,75 кВт
Габаритные размеры — 4490 × 3030 × 5280 мм
Масса — 2800 кг
Количество — 1 шт.
Ленточный конвейер
Конвейер подаёт приготовленную бетонную смесь от смесительного участка к формовочному оборудованию.
Длина — 8000 мм
Мощность двигателя — 3 кВт
Количество — 1 шт.

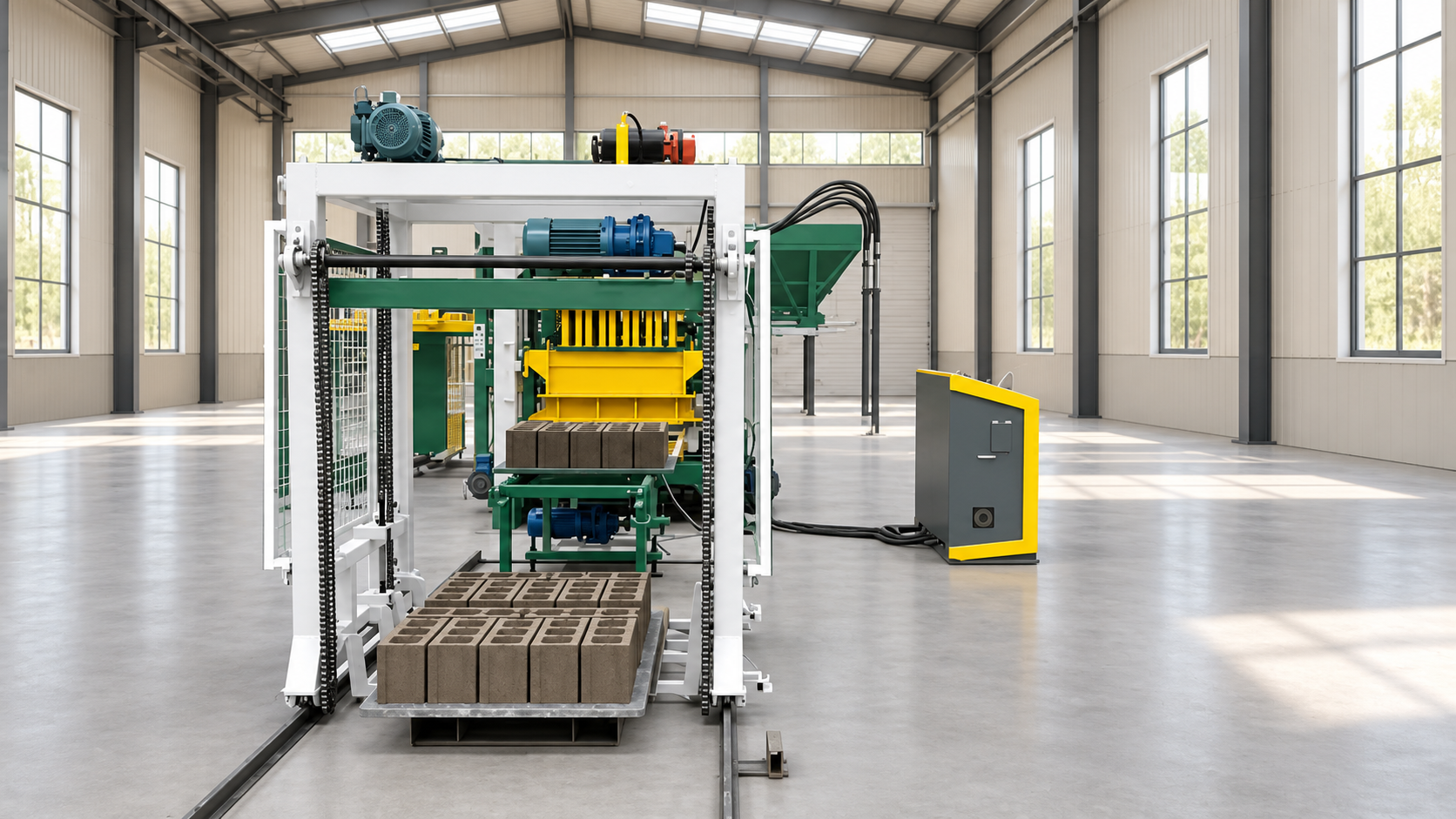

Вибропресс QT5-15
Основной блокоформовочный станок выполняет уплотнение бетонной смеси и формование изделий.
Мощность основного двигателя — 33,5 кВт
Усилие вибрации — 80–100 кН
Продолжительность формования — 15 секунд
Частота вибрации — 2800–4500 об/мин
Размер рабочего поддона — 1100 × 550 × 25 мм
Масса оборудования — 6000 кг
Гидрораспределители — Yuken, Япония
Электрические реле — Schneider Electric
Количество — 1 шт.
Интенсивное вибрационное воздействие обеспечивает уплотнение бетонной смеси и стабильную геометрию готовых изделий.
Автоматический штабелер
После формования поддоны с готовой продукцией поступают на автоматический штабелер. Оборудование укладывает их в несколько ярусов для последующего перемещения на участок выдержки.
Количество ярусов — 3–4
Мощность двигателя — 3 кВт
Габаритные размеры — 2500 × 1770 × 2400 мм
Масса оборудования — 1500 кг
Количество — 1 шт.
Комплект форм
В комплектацию линии входят семь форм:
400 × 200 × 200 мм;
400 × 150 × 200 мм;
520 × 120 × 200 мм;
400 × 100 × 200 мм;
800 × 200 × 80 мм — для бордюрного изделия;
200 × 100 × 60 мм;
250 × 250 × 60 мм.
Формы предназначены для выпуска стеновых блоков, тротуарной плитки, брусчатки и бордюрных изделий. Точное назначение, конструкция и чертежи каждой формы согласовываются с поставщиком перед покупкой.
Комплектация основной секции
В состав линии входят:
Бункерный дозатор PLD1200 — 1 шт.
Бетоносмеситель JS500 — 1 шт.
Ленточный конвейер длиной 8 м — 1 шт.
Основной вибропресс QT5-15 — 1 шт.
Гидравлическая станция — 1 шт.
Система управления PLC — 1 шт.
Устройство подачи поддонов — 1 шт.
Приёмный конвейер для изделий — 1 шт.
Комплект форм — 7 шт.
Гидравлические тележки грузоподъёмностью по 2500 кг — 2 шт.
Комплект инструментов — 1 шт.
Автоматический штабелер — 1 шт.
Преимущества линии QT5-15
единый комплекс для приготовления смеси и формования изделий;
автоматизированное управление производственными операциями;
продолжительность формования — 15 секунд;
усилие вибрации до 100 кН;
семь форм для производства разных видов продукции;
автоматическая подача поддонов;
укладка готовых изделий в 3–4 яруса;
точное дозирование заполнителей;
японские гидрораспределители Yuken;
электрические компоненты Schneider Electric;
возможность согласования дополнительных форм под продукцию заказчика.
Компания «ТРЕЙД» организует поставку основной секции QT5-15 из Китая. Перед оформлением заказа согласуем состав оборудования, назначение и чертежи форм, условия доставки и требования к выпускаемой продукции.
Свяжитесь с нами, чтобы получить коммерческое предложение и рассчитать поставку линии QT5-15.
