Автоматическая линия QT5-15 для производства бетонных блоков

Автоматическая линия QT5-15 для производства бетонных блоков и тротуарной плитки

Компания «ТРЕЙД» предлагает полностью автоматическую линию QT5-15 для изготовления бетонных стеновых блоков, тротуарной плитки, брусчатки и других вибропрессованных изделий.

Линия объединяет оборудование для дозирования компонентов, приготовления и подачи бетонной смеси, формования изделий, автоматической подачи поддонов и штабелирования готовой продукции. Управление основными рабочими процессами осуществляется централизованно с помощью системы PLC.

В комплектацию также входит оборудование для нанесения цветного лицевого слоя, хранения и дозирования цемента и воды, а также автоматической загрузки поддонов.

Как работает линия

Производственный цикл включает:

• дозирование заполнителей;

• подачу компонентов в бетоносмеситель;

• приготовление бетонной смеси;

• транспортировку смеси к вибропрессу;

• автоматическую подачу поддонов;

• уплотнение и формование изделий;

• вывод поддонов с готовой продукцией;

• укладку поддонов штабелером в 3–4 яруса.

Замена формы позволяет перенастраивать линию под выпуск разных видов и размеров бетонных изделий.

Основная линия

Дозатор заполнителей PLD1200

• Объём весового бункера — 1200 л

• Объём накопительных бункеров — 4 × 2,5 м³

• Теоретическая производительность — 56 м³/ч

• Точность дозирования — ±2%

• Минимальная дозируемая масса — 3000 кг

• Количество дозируемых компонентов — до 5

• Высота загрузки — 2,8 м

• Скорость конвейерной ленты — 1,25 м/с

• Масса оборудования — 4500 кг

• Количество — 1 шт.

Двухвальный бетоносмеситель JS500

• Объём загрузки — 800 л

• Объём готового замеса — 500 л

• Производительность — не менее 25 м³/ч

• Частота вращения лопастей — 20,5 об/мин

• Мощность двигателя смесителя — 18,5 кВт

• Мощность подъёмного механизма — 5,5 кВт

• Мощность насоса подачи воды — 0,75 кВт

• Габаритные размеры — 4490 × 3030 × 5280 мм

• Масса — 2800 кг

• Количество — 1 шт.

Ленточный конвейер

• Длина — 8000 мм

• Мощность двигателя — 3 кВт

• Количество — 1 шт.

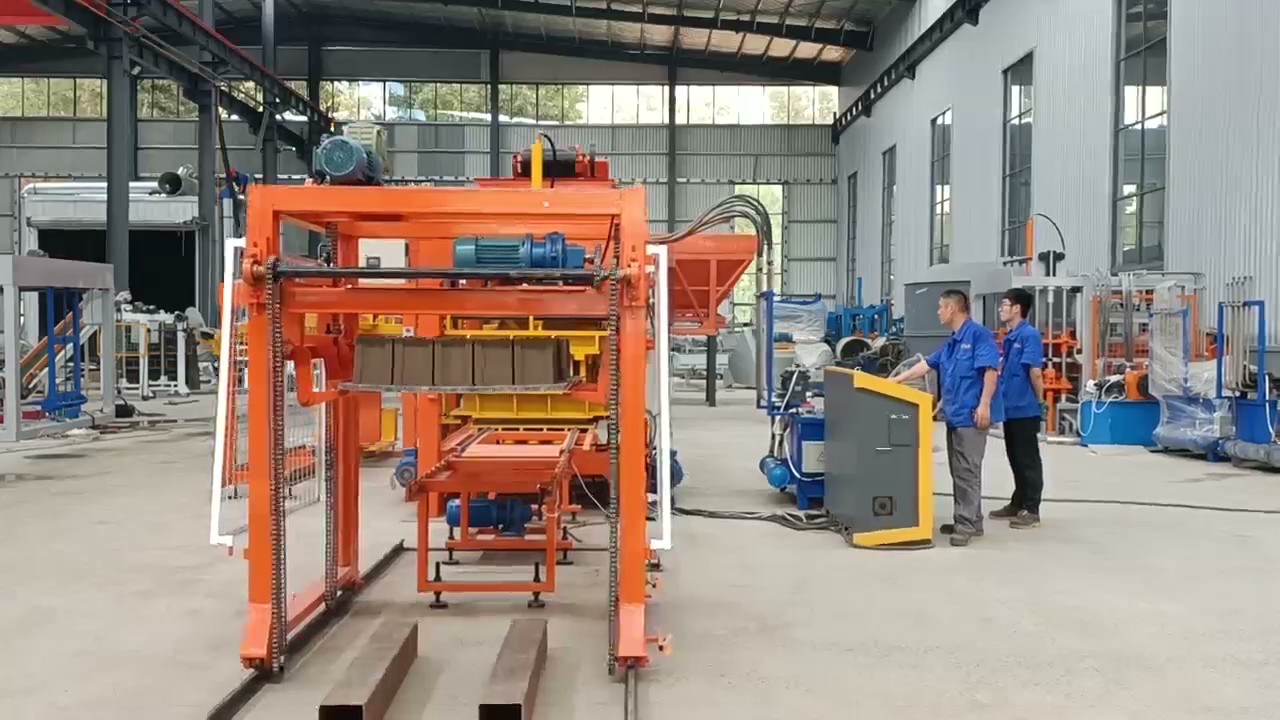

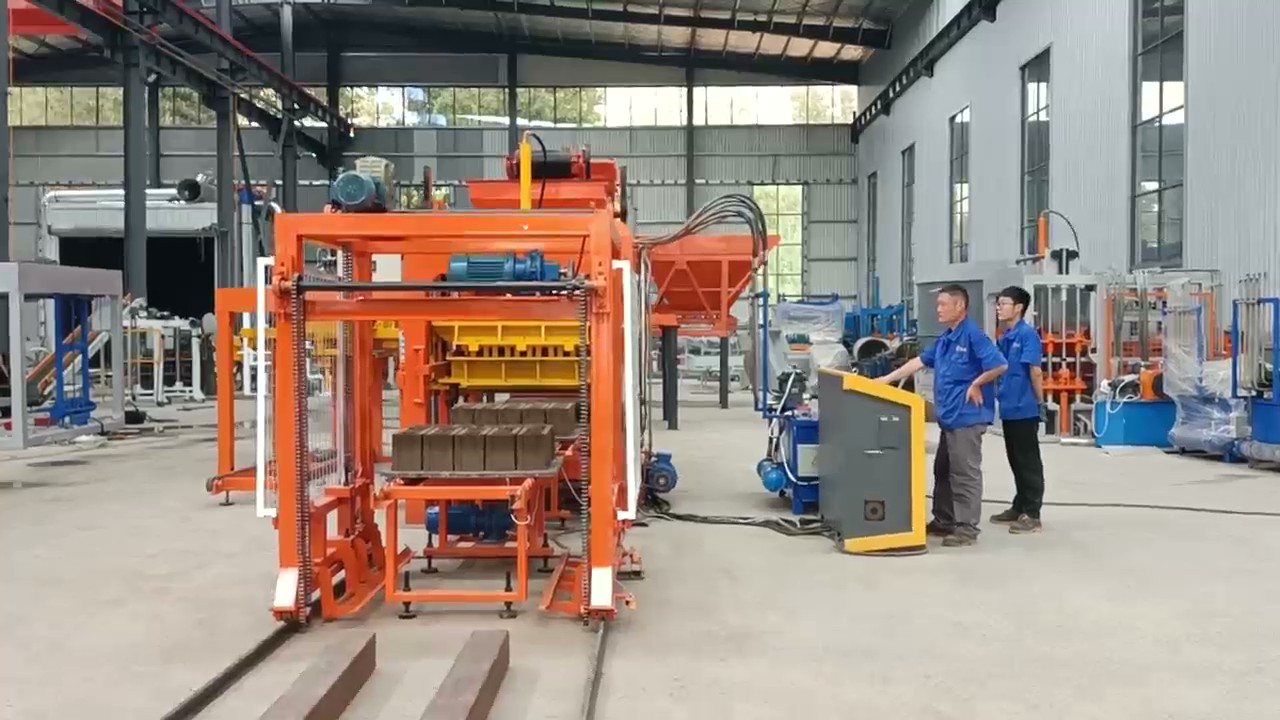

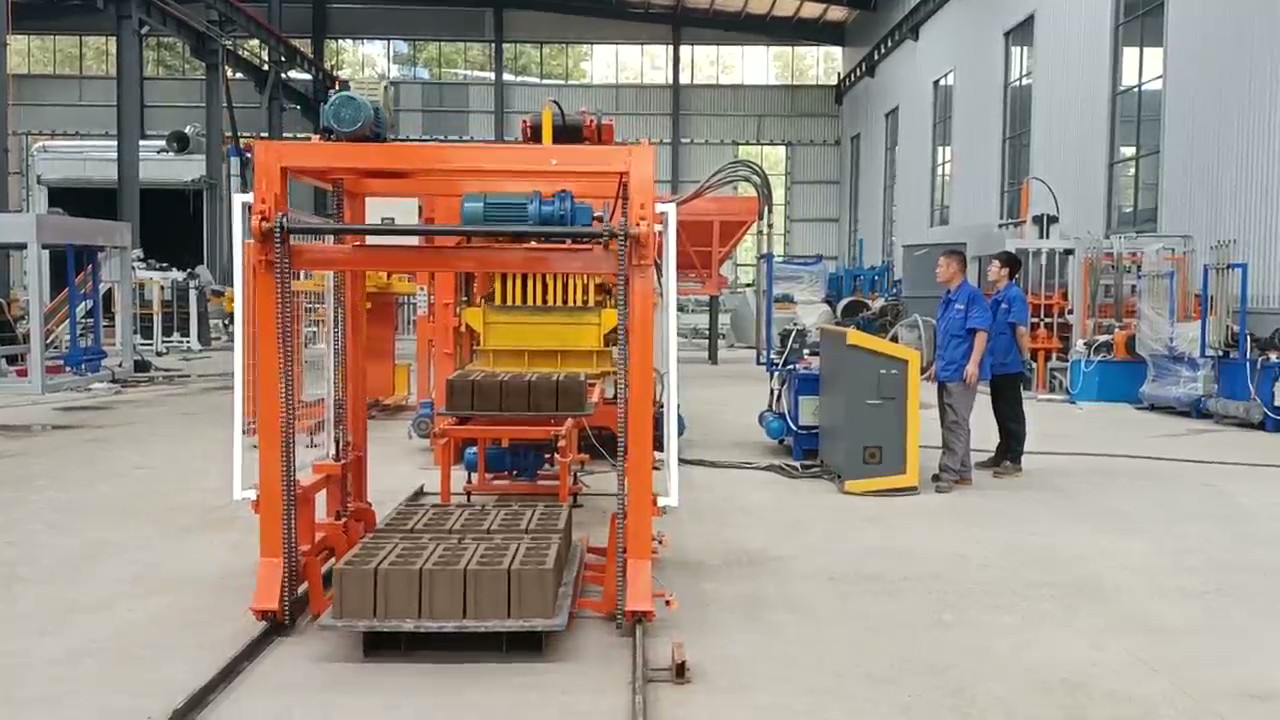

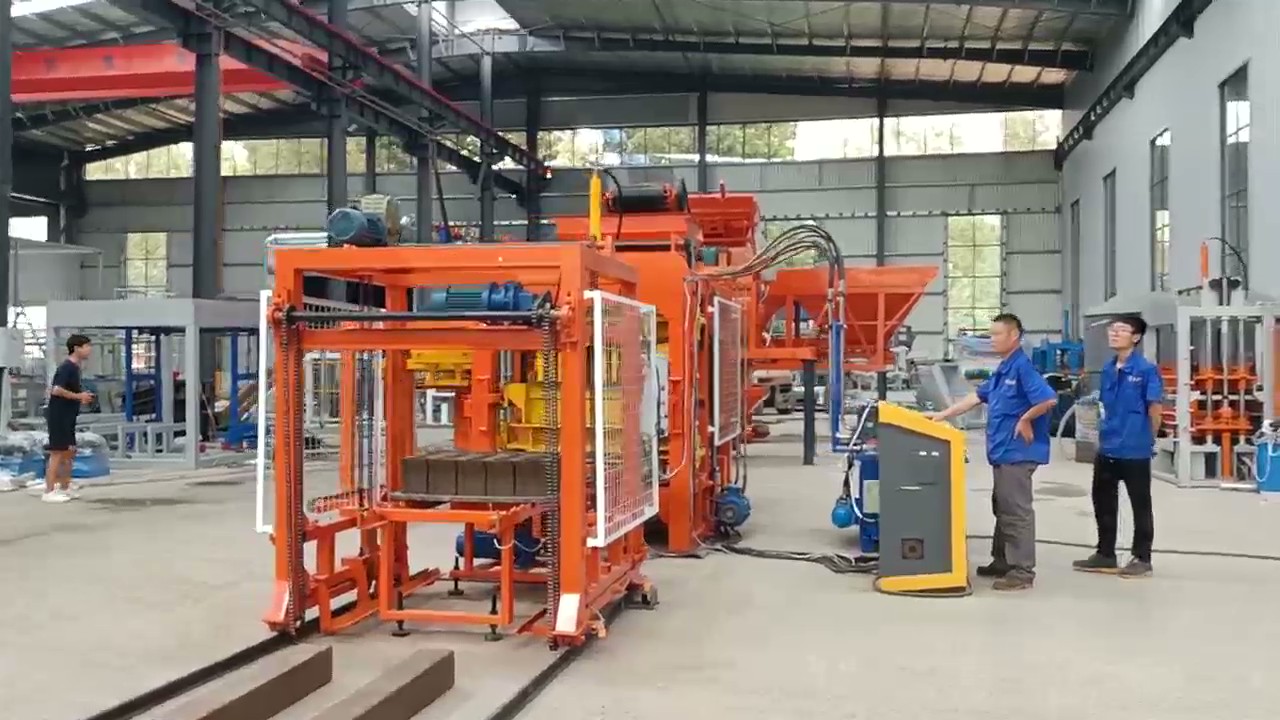

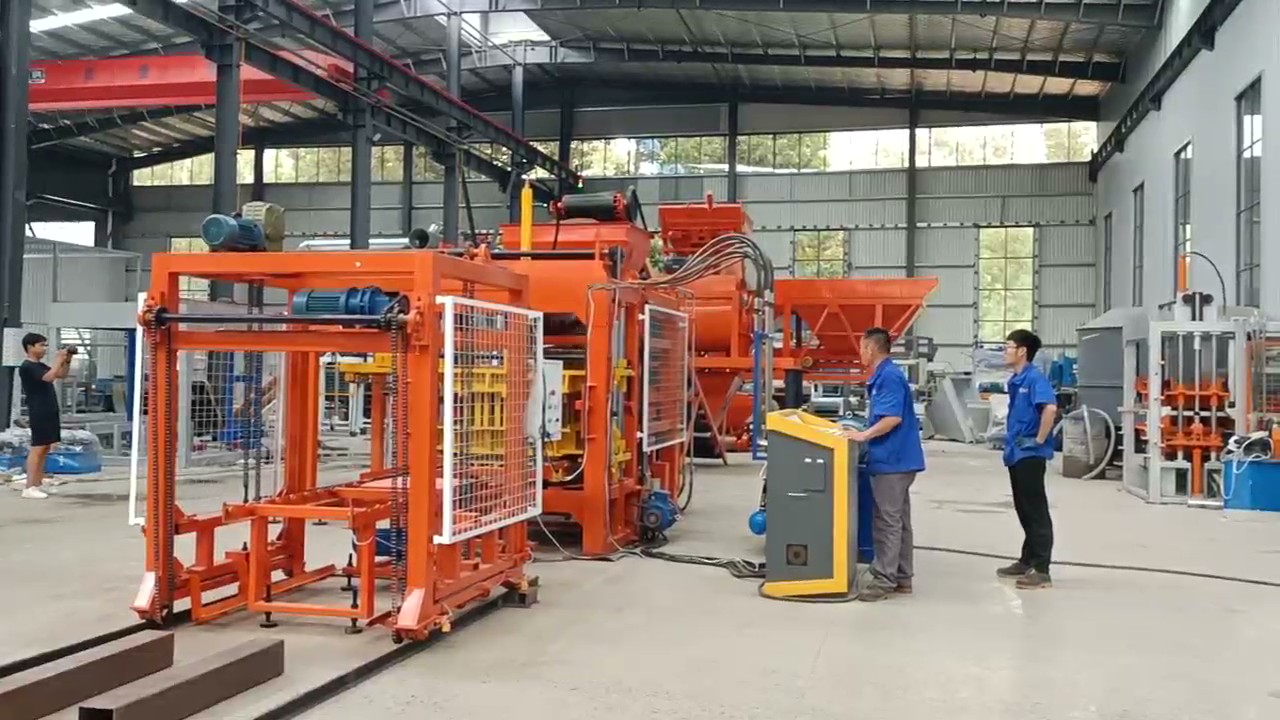

Вибропресс QT5-15

Основной формовочный станок выполняет уплотнение и формование бетонной смеси в автоматическом режиме.

• Мощность основного двигателя — 33,5 кВт

• Усилие вибрации — 80–100 кН

• Продолжительность формования — 15 секунд

• Частота вибрации — 2800–4500 об/мин

• Размер рабочего поддона — 1100 × 550 × 25 мм

• Масса оборудования — 6000 кг

• Гидрораспределители — Yuken, Япония

• Электрические реле — Schneider Electric

В состав формовочного участка входят:

• основной вибропресс QT5-15;

• гидравлическая станция;

• система управления PLC;

• устройство автоматической подачи поддонов;

• приёмный конвейер для готовых изделий;

• автоматический штабелер;

• две гидравлические тележки грузоподъёмностью по 2500 кг;

• комплект инструментов.

Автоматический штабелер

Штабелер принимает поддоны с отформованными изделиями и укладывает их в несколько ярусов для дальнейшего перемещения.

• Количество ярусов — 3–4

• Мощность двигателя — 3 кВт

• Габаритные размеры — 2500 × 1770 × 2400 мм

• Масса — 1500 кг

• Количество — 1 шт.

Линия для цветного лицевого слоя

Дополнительный участок предназначен для производства двухслойных изделий с декоративным цветным покрытием.

В состав входят:

• смеситель цветной смеси JQ350 диаметром 1200 мм;

• ленточный конвейер длиной 4 м и мощностью 0,75 кВт;

• устройство подачи цветной лицевой смеси в формовочную машину.

Наличие отдельного узла подачи позволяет выпускать цветную тротуарную плитку и брусчатку без окрашивания всего объёма бетонной смеси.

Оборудование для хранения и дозирования

Цементный силос на 50 тонн

• Вместимость — 50 т

• Диаметр — 3 м

• Высота цилиндрической части — 5,7 м

• Общая высота с конусной частью — 12 м

• Масса конструкции — 6000 кг

• Количество — 1 шт.

Шнековый конвейер Ø219 × 8000 мм

• Диаметр — 219 мм

• Длина — 8000 мм

• Толщина стенки — 8 мм

• Производительность — 20 м³/ч

• Мощность двигателя — 7,5 кВт

• Количество — 1 шт.

Комбинированный дозатор цемента и воды

• Объём весового бункера — 0,4 м³

• Точность дозирования — ±1%

• Максимальная масса цемента — 500 кг

• Максимальная масса воды — 180 кг

• Количество — 1 шт.

Работа оборудования объединена центральной системой управления.

Секция загрузки поддонов

Автоматическое устройство подаёт поддоны в производственную линию и сокращает объём ручных операций.

• Габаритные размеры — 3000 × 3000 мм

• Мощность двигателя — 3 кВт

• Масса оборудования — 1500 кг

• Количество — 1 шт.

Преимущества линии QT5-15

• автоматизация основных производственных процессов;

• выпуск нескольких видов бетонных изделий на одной линии;

• семь форм в комплекте;

• быстрое формование изделий — один цикл занимает около 15 секунд;

• мощная вибрационная система с усилием до 100 кН;

• автоматическая подача и штабелирование поддонов;

• возможность изготовления двухслойной цветной плитки;

• точное дозирование заполнителей, цемента и воды;

• комплект оборудования от хранения сырья до укладки готовых изделий;

• возможность согласования дополнительных форм под продукцию заказчика.

Компания «ТРЕЙД» организует поставку автоматической линии QT5-15 из Китая. Перед заключением договора согласуем требуемые виды продукции, размеры и чертежи форм, окончательную комплектацию, условия доставки и запуска оборудования.

Свяжитесь с нами, чтобы получить коммерческое предложение и подобрать комплектацию линии под планируемый ассортимент бетонных изделий.
