Линия QT5-15 для производства бетонных блоков (основная секция, до 3 матриц)

Линия QT5-15 для производства бетонных блоков — основная секция, до 3 матриц

Компания «ТРЕЙД» предлагает автоматическую линию QT5-15 для производства стеновых блоков, тротуарной плитки, брусчатки и бордюрных изделий.

Основная секция объединяет оборудование для дозирования заполнителей, приготовления и подачи бетонной смеси, вибропрессования, автоматической подачи поддонов и штабелирования готовой продукции.

В состав линии входят дозатор PLD1200, бетоносмеситель JS500, ленточный конвейер, вибропресс QT5-15 с гидравлической станцией и системой управления PLC, устройства подачи и приёма поддонов, автоматический штабелер, гидравлические тележки, комплект инструментов и до трёх матриц на выбор.

Как работает линия

Производственный цикл включает:

• дозирование заполнителей;

• приготовление бетонной смеси;

• подачу смеси к формовочной машине;

• автоматическую подачу поддонов в пресс;

• уплотнение и формование изделий;

• вывод поддонов с готовой продукцией;

• укладку поддонов штабелером в 3–4 яруса.

Управление основными рабочими процессами осуществляется системой PLC.

Дозатор заполнителей PLD1200

Бункерный дозатор обеспечивает взвешивание заполнителей и их последовательную подачу в бетоносмеситель.

• Объём весового бункера — 1200 л

• Объём накопительных бункеров — 4 × 2,5 м³

• Теоретическая производительность — 56 м³/ч

• Точность дозирования — ±2%

• Минимальная дозируемая масса — 3000 кг

• Количество дозируемых компонентов — до 5

• Высота загрузки материала — 2,8 м

• Скорость конвейерной ленты — 1,25 м/с

• Масса оборудования — 4500 кг

• Количество — 1 шт.

Бетоносмеситель JS500

Бетоносмеситель предназначен для приготовления однородной бетонной смеси перед её подачей на участок формования.

• Объём загрузки — 800 л

• Объём готового замеса — 500 л

• Производительность — не менее 25 м³/ч

• Частота вращения лопастей — 20,5 об/мин

• Мощность двигателя смесителя — 18,5 кВт

• Мощность подъёмного механизма — 5,5 кВт

• Мощность насоса подачи воды — 0,75 кВт

• Габаритные размеры — 4490 × 3030 × 5280 мм

• Масса — 2800 кг

• Количество — 1 шт.

Ленточный конвейер

Конвейер обеспечивает подачу приготовленной бетонной смеси от смесительного участка к вибропрессу.

• Длина — 8000 мм

• Мощность двигателя — 3 кВт

• Количество — 1 шт.

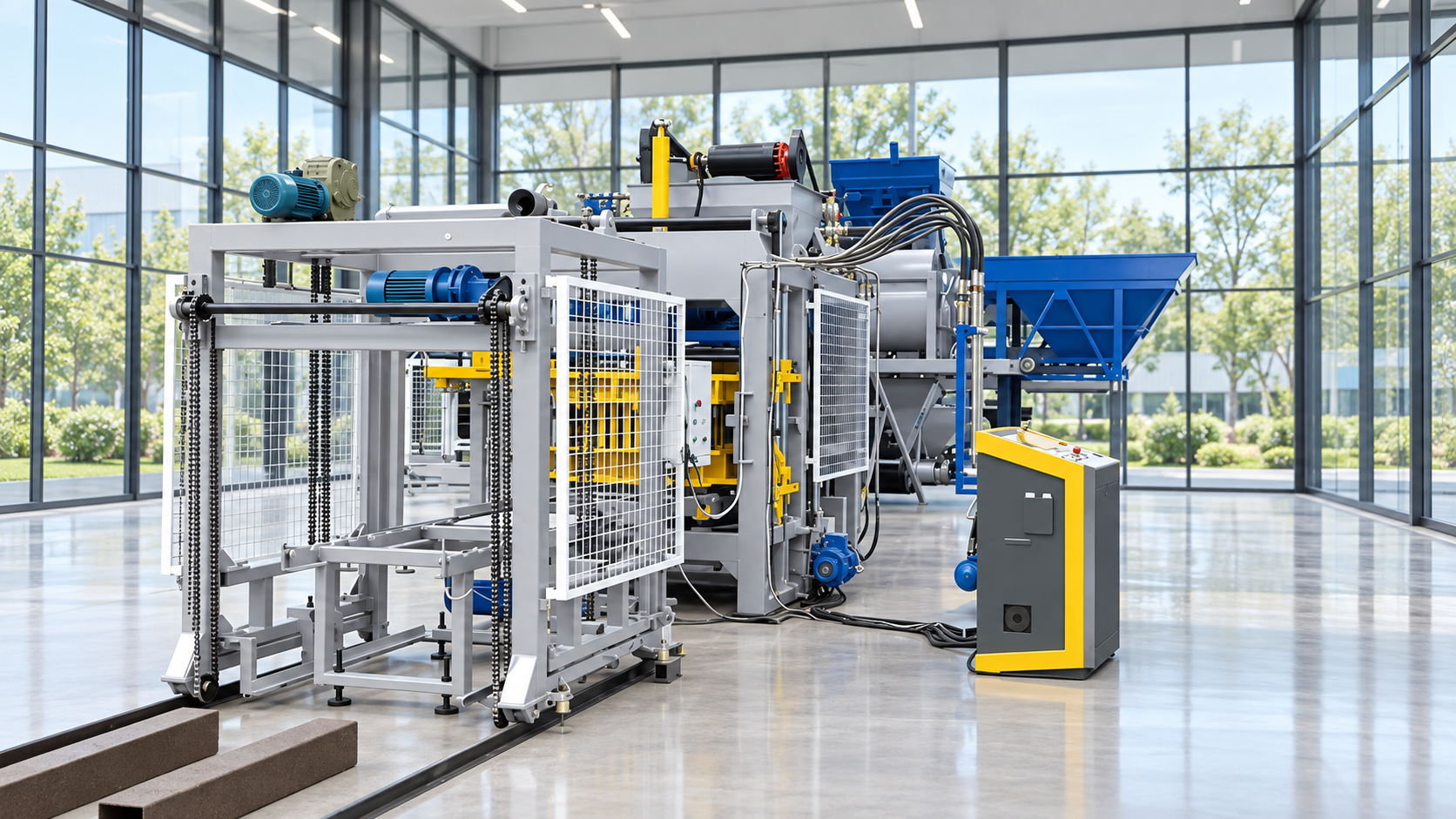

Вибропресс QT5-15

Основной блокоформовочный станок выполняет уплотнение бетонной смеси и формование изделий.

• Мощность основного двигателя — 33,5 кВт

• Усилие вибрации — 80–100 кН

• Продолжительность формования — 15 секунд

• Частота вибрации — 2800–4500 об/мин

• Размер рабочего поддона — 1100 × 550 × 25 мм

• Масса оборудования — 6000 кг

• Гидрораспределители — Yuken, Япония

• Электрические реле — Schneider Electric

• Количество — 1 шт.

Интенсивное вибрационное воздействие позволяет уплотнять бетонную смесь и получать изделия со стабильной геометрией.

Автоматический штабелер

После формования поддоны с готовыми изделиями поступают на автоматический штабелер и укладываются в несколько ярусов для последующего перемещения на участок выдержки.

• Количество ярусов — 3–4

• Мощность двигателя — 3 кВт

• Габаритные размеры — 2500 × 1770 × 2400 мм

• Масса оборудования — 1500 кг

• Количество — 1 шт.

Матрицы для производства изделий

В стоимость линии включено до трёх матриц на выбор. Доступны следующие размеры:

• 400 × 200 × 200 мм;

• 400 × 150 × 200 мм;

• 520 × 120 × 200 мм;

• 400 × 100 × 200 мм;

• 800 × 200 × 80 мм — для бордюрного изделия;

• 200 × 100 × 60 мм;

• 250 × 250 × 60 мм.

Выбранные матрицы позволяют настроить линию на выпуск стеновых блоков, тротуарной плитки, брусчатки или бордюрных изделий.

Точное назначение, конструкция и чертежи каждой матрицы согласовываются с поставщиком перед покупкой. Дополнительные матрицы приобретаются отдельно.

Комплектация основной секции

В состав линии входят:

1. Бункерный дозатор PLD1200 — 1 шт.

2. Бетоносмеситель JS500 — 1 шт.

3. Ленточный конвейер длиной 8 м — 1 шт.

4. Основной вибропресс QT5-15 — 1 шт.

5. Гидравлическая станция — 1 шт.

6. Система управления PLC — 1 шт.

7. Устройство подачи поддонов — 1 шт.

8. Приёмный конвейер для изделий — 1 шт.

9. Матрицы выбранных размеров — до 3 шт.

10. Гидравлические тележки грузоподъёмностью по 2500 кг — 2 шт.

11. Комплект инструментов — 1 шт.

12. Автоматический штабелер — 1 шт.

Преимущества линии QT5-15

• приготовление смеси и формование изделий в составе одной линии;

• автоматизированное управление рабочими процессами;

• продолжительность формования — 15 секунд;

• усилие вибрации до 100 кН;

• до трёх матриц на выбор включено в стоимость;

• возможность выпуска разных видов бетонных изделий;

• автоматическая подача поддонов;

• укладка готовой продукции в 3–4 яруса;

• точное дозирование заполнителей;

• гидрораспределители Yuken;

• электрические компоненты Schneider Electric;

• возможность заказать дополнительные матрицы.

Компания «ТРЕЙД» организует поставку основной секции QT5-15 из Китая. Перед оформлением заказа согласуем комплектацию линии, виды выпускаемой продукции, размеры и чертежи матриц, а также условия доставки.

Свяжитесь с нами, чтобы получить коммерческое предложение и рассчитать поставку линии QT5-15 с комплектом до трёх матриц.
