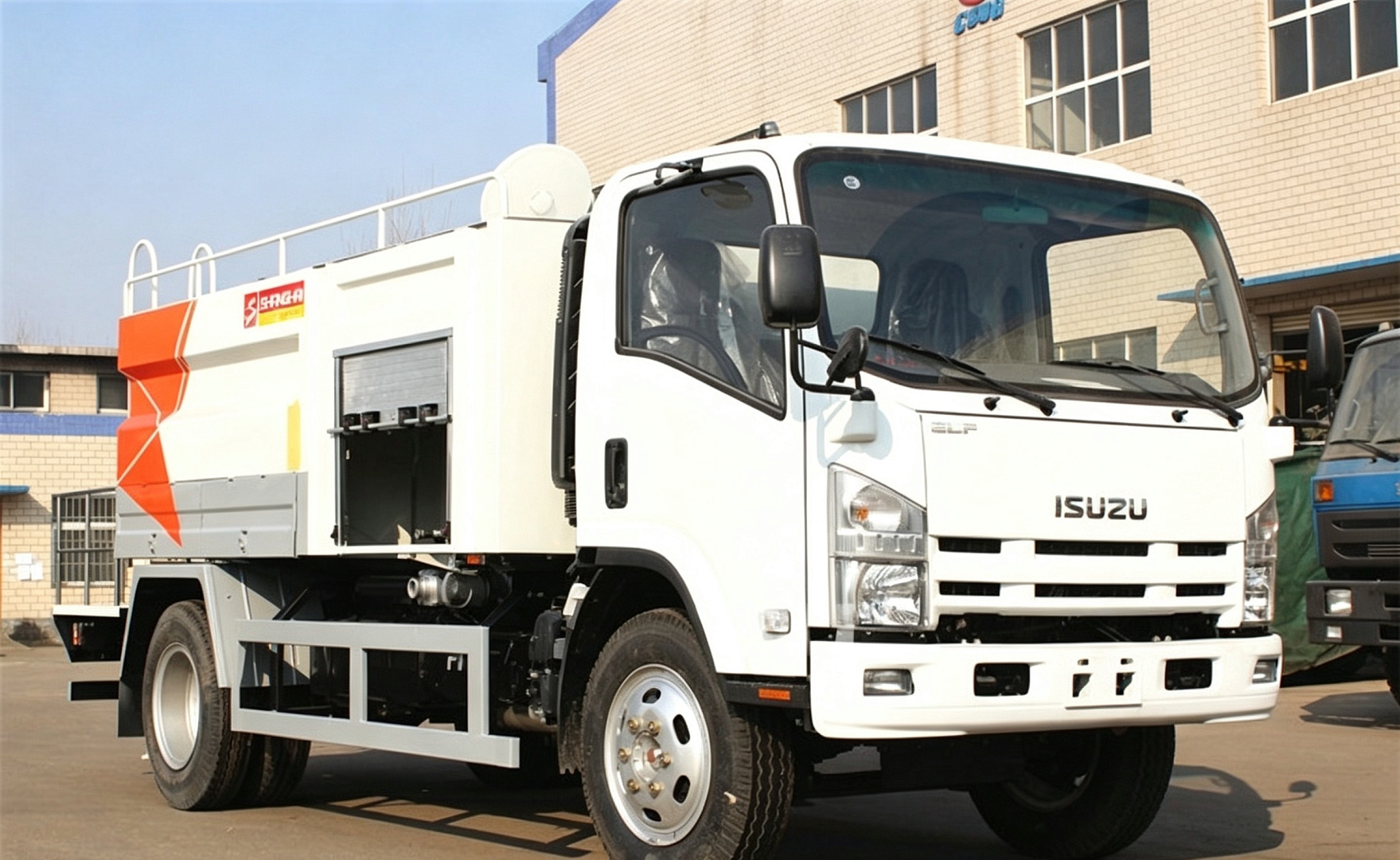

Каналопромывочная машина ISUZU 100P, 4 м³, 4×2, 130 л.с.
Каналопромывочная машина ISUZU 100P с баком на 4 м³ — специализированный автомобиль для гидродинамической очистки канализационных трубопроводов, удаления засоров и профилактического обслуживания систем водоотведения. Оборудование предназначено для коммунальных предприятий, аварийных служб, обслуживающих организаций и подрядчиков, выполняющих выездные промывочные работы.
Автомобиль построен на шасси ISUZU 100P с колёсной формулой 4×2 и дизельным двигателем мощностью 130 л.с. Надстройка объединяет резервуар чистой воды вместимостью 4000 литров, насос высокого давления PINF170, промывочный рукав длиной 60 метров и поворотную заднюю катушку.
Основное назначение машины — очистка трубопроводов водой под высоким давлением без необходимости механического демонтажа участков канализационной сети.
Гидродинамическая очистка канализационных трубопроводов
Принцип работы каналопромывочной машины основан на подаче воды под высоким давлением через специальный рукав с промывочным соплом.
Вода поступает из накопительного бака к насосу высокого давления, после чего направляется через рукав к рабочей насадке. Струи воды воздействуют на загрязнения внутри трубопровода, способствуя их разрушению, отделению от стенок и перемещению по канализационной системе.
Гидродинамическая промывка применяется для удаления:
Иловых и песчаных отложений.
Жировых загрязнений на внутренних стенках труб.
Скоплений грязи и бытовых отложений.
Осадка в системах водоотведения.
Засоров, доступных для удаления струями воды высокого давления.
Эффективность очистки зависит от характера загрязнений, диаметра и состояния трубопровода, характеристик насоса и используемого промывочного сопла.
Насос высокого давления PINF170
В составе каналопромывочной установки используется насос высокого давления PINF170, предназначенный для подачи воды в промывочную систему.
Привод рабочего оборудования осуществляется через коробку отбора мощности (КОМ) sandwich-типа, обеспечивающую передачу механической энергии от силовой установки автомобиля к специальному оборудованию.
Насос формирует поток воды, необходимый для гидродинамической очистки трубопроводов.
Преимущества такой системы:
Использование мощности автомобильного двигателя для работы промывочного оборудования.
Подача воды через специализированный рукав высокого давления.
Возможность применения различных промывочных сопел.
Выполнение очистки непосредственно на объекте обслуживания.
Работа без подключения к внешнему источнику электроэнергии для привода насоса.
Рабочее давление и производительность насоса определяются его техническими характеристиками и режимом эксплуатации.
Бак чистой воды вместимостью 4000 литров
Каналопромывочная машина оснащена резервуаром для чистой воды объёмом 4 м³.
Запас воды позволяет выполнять промывочные работы на объектах, где отсутствует возможность постоянного подключения к централизованному водоснабжению.
Особенности конструкции бака:
Вместимость — 4000 литров.
Материал — углеродистая сталь WISCO.
Толщина стали — 5 мм.
Внутренние волнорезы.
Гидравлическое открывание задней крышки.
Внутренние волнорезы предназначены для ограничения перемещения воды внутри резервуара во время движения автомобиля. Это помогает уменьшать динамическое воздействие жидкости на конструкцию ёмкости.
Стальной бак рассчитан на размещение запаса воды, необходимого для работы промывочной системы.
Продолжительность непрерывной промывки на одной заправке зависит от фактического расхода воды насосом и выбранного режима работы.
Промывочный рукав высокого давления длиной 60 метров
Машина комплектуется рукавом высокого давления диаметром 19 мм и длиной 60 метров.
Рукав предназначен для подачи воды от насоса к промывочному соплу и размещается на задней катушке автомобиля.
Преимущества рукава длиной 60 метров:
Возможность обслуживания удалённых участков трубопровода.
Выполнение промывки без постоянного перемещения автомобиля.
Удобство подачи рукава к канализационным колодцам.
Организация очистки протяжённых участков системы водоотведения.
Фактическая рабочая длина зависит от расположения автомобиля, конфигурации трубопровода, количества поворотов и условий прохождения промывочного сопла.

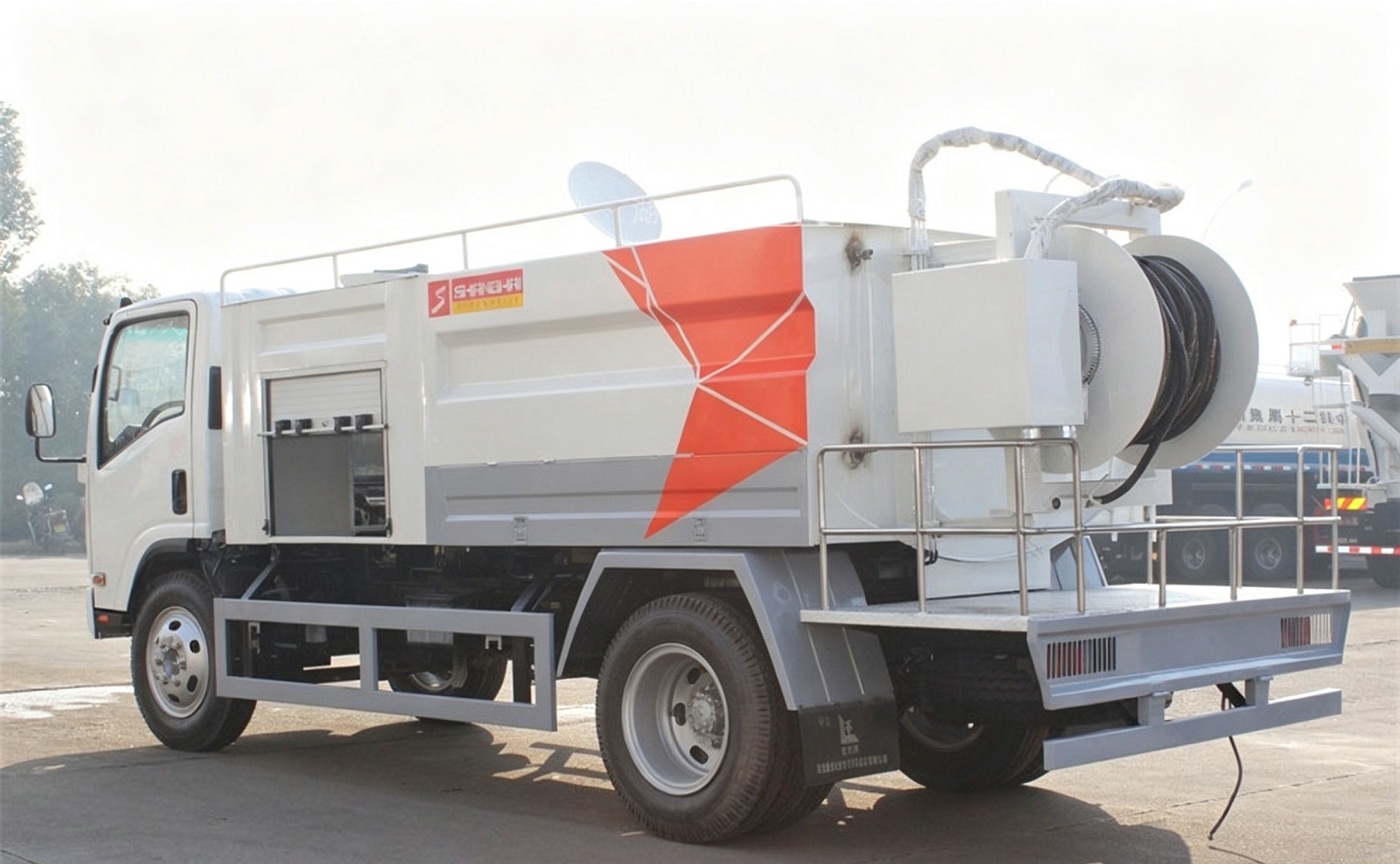

Поворотная задняя катушка
Промывочный рукав размещается на специальной катушке, установленной в задней части автомобиля.
Конструкция предусматривает возможность поворота катушки влево и вправо, что позволяет направлять рукав к месту проведения работ.
Поворотный механизм особенно удобен при обслуживании канализационных колодцев, расположенных сбоку от автомобиля, а также при работе в условиях ограниченного пространства.
Размещение рукава на катушке упрощает его хранение, подачу и укладку после завершения промывки.
Комплект из 10 промывочных сопел
В комплект поставки входят 10 стандартных промывочных сопел.
Сопла предназначены для формирования направленных струй воды, которые воздействуют на загрязнения внутри трубопровода.
В зависимости от конструкции насадки и расположения отверстий струи могут использоваться для разрушения отложений, продвижения рукава по трубе и вымывания загрязнений.
Наличие комплекта сопел позволяет выбирать подходящую насадку с учётом характера выполняемых работ.
Конкретное назначение каждого сопла определяется его конструкцией и техническими характеристиками.
Дизельное шасси ISUZU 100P
В качестве базового автомобиля используется ISUZU 100P с колёсной формулой 4×2.
Машина оснащена дизельным двигателем 4KB1-TCG60 рабочим объёмом 2,5 литра и мощностью 130 л.с.
Передача крутящего момента на ведущие колёса осуществляется через пятиступенчатую механическую коробку передач ISUZU MSB.
Основные особенности шасси:
Дизельный двигатель 4KB1-TCG60.
Рабочий объём — 2,5 л.
Мощность — 130 л.с.
Колёсная формула — 4×2.
Пятиступенчатая механическая КПП ISUZU MSB.
Антиблокировочная система тормозов ABS.
Пневматическая тормозная система по спецификации.
Гидроусилитель рулевого управления.
Опрокидывающаяся кабина для доступа к двигателю.
Автомобильное шасси позволяет перемещаться между объектами обслуживания и использовать промывочное оборудование непосредственно на месте проведения работ.
Оснащение кабины и удобство обслуживания
Кабина ISUZU 100P предусматривает оборудование, необходимое для повседневной эксплуатации автомобиля.
В комплектацию входят:
Кондиционер.
Гидроусилитель рулевого управления.
Электрические стеклоподъёмники.
Центральный замок.
Система ABS.
Опрокидывающаяся кабина.
Возможность опрокидывания кабины облегчает доступ к двигателю и основным узлам автомобиля при проведении технического обслуживания.
Дополнительное оборудование надстройки
Помимо основной промывочной системы, автомобиль оснащается вспомогательными элементами для организации работы на объекте.
Система продувки воздухом
Предусмотрена для выполнения технологических операций с использованием сжатого воздуха в соответствии с конструкцией оборудования.
Гидравлическое открывание задней крышки
Позволяет выполнять открывание крышки резервуара с помощью гидравлического механизма.
Инструментальный ящик
Предназначен для хранения рабочего инструмента, принадлежностей и вспомогательного оборудования.
Умывальник
Обеспечивает дополнительное удобство обслуживающего персонала при выполнении выездных работ.
Патрубок забора воды
Предназначен для подключения предусмотренного конструкцией оборудования при заполнении резервуара водой.
Основные технические характеристики
Базовый автомобиль:
Марка: ISUZU.
Модель шасси: 100P.
Колёсная формула: 4×2.
Двигатель: 4KB1-TCG60.
Тип двигателя: дизельный.
Рабочий объём: 2,5 л.
Мощность: 130 л.с.
Коробка передач: ISUZU MSB.
Количество передач: 5.
Тип КПП: механическая.
Гидроусилитель руля: предусмотрен.
ABS: предусмотрена.
Кондиционер: предусмотрен.
Каналопромывочная надстройка:
Тип оборудования: гидродинамическая каналопромывочная установка.
Объём бака чистой воды: 4 м³.
Материал бака: углеродистая сталь WISCO.
Толщина стенки бака: 5 мм.
Внутренние волнорезы: предусмотрены.
Насос высокого давления: PINF170.
Привод насоса: КОМ sandwich-типа.
Диаметр промывочного рукава: 19 мм.
Длина промывочного рукава: 60 м.
Количество сопел: 10 шт.
Катушка: задняя, поворотная.
Направление поворота катушки: влево / вправо.
Гидравлическое открывание задней крышки: предусмотрено.
Система продувки воздухом: предусмотрена.
Комплектация каналопромывочной машины
В комплект поставки входят:
Каналопромывочная машина на шасси ISUZU 100P — 1 шт.
Бак чистой воды объёмом 4 м³.
Насос высокого давления PINF170.
Коробка отбора мощности sandwich-типа.
Промывочный рукав Ø19 мм длиной 60 м.
Комплект стандартных промывочных сопел — 10 шт.
Поворотная задняя катушка.
Система продувки воздухом.
Гидравлический механизм открывания задней крышки.
Внутренние волнорезы.
Инструментальный ящик.
Умывальник.
Патрубок забора воды.
Окончательная комплектация согласовывается при оформлении заказа.
Области применения
Коммунальные предприятия
Профилактическая промывка канализационных сетей, удаление отложений и обслуживание городской инфраструктуры водоотведения.
Аварийные службы
Выполнение работ по устранению засоров в канализационных трубопроводах с применением воды высокого давления.
Управляющие и обслуживающие организации
Очистка канализационных сетей жилых комплексов, коммерческих зданий и других объектов недвижимости.
Промышленные предприятия
Обслуживание трубопроводов и систем водоотведения с учётом их конструкции, материала и допустимых параметров гидродинамической очистки.
Выездные сервисные бригады
Оказание услуг по промывке канализационных трубопроводов на объектах заказчиков.
Преимущества каналопромывочной машины ISUZU 100P
Запас воды 4000 литров
Позволяет выполнять выездные промывочные работы без необходимости постоянного подключения к внешнему источнику воды.
Промывочный рукав длиной 60 метров
Обеспечивает доступ к удалённым участкам трубопроводов в пределах технических возможностей оборудования.
Поворотная задняя катушка
Упрощает направление промывочного рукава к месту проведения работ.
Комплект из 10 сопел
Позволяет использовать различные промывочные насадки с учётом характера загрязнений и условий очистки.
Дизельный двигатель мощностью 130 л.с.
Обеспечивает передвижение автомобиля и работу специального оборудования через предусмотренную систему привода.
Стальной бак толщиной 5 мм
Конструкция из углеродистой стали WISCO с внутренними волнорезами предназначена для перевозки запаса воды.
Оснащение для ежедневной эксплуатации
Кондиционер, гидроусилитель руля, электрические стеклоподъёмники и опрокидывающаяся кабина повышают удобство работы и обслуживания автомобиля.
Поставка и подбор спецтехники
Компания «ТРЕЙД» организует поставку каналопромывочных автомобилей из Китая и помогает подобрать оборудование с учётом условий эксплуатации, характеристик насосов и особенностей обслуживаемых трубопроводов.
При выборе машины необходимо учитывать диаметр и протяжённость канализационных сетей, характер загрязнений, необходимое рабочее давление, расход воды и требования к автономности оборудования.
Свяжитесь с нами, чтобы получить коммерческое предложение на каналопромывочную машину ISUZU 100P с баком 4 м³, колёсной формулой 4×2 и дизельным двигателем мощностью 130 л.с.
