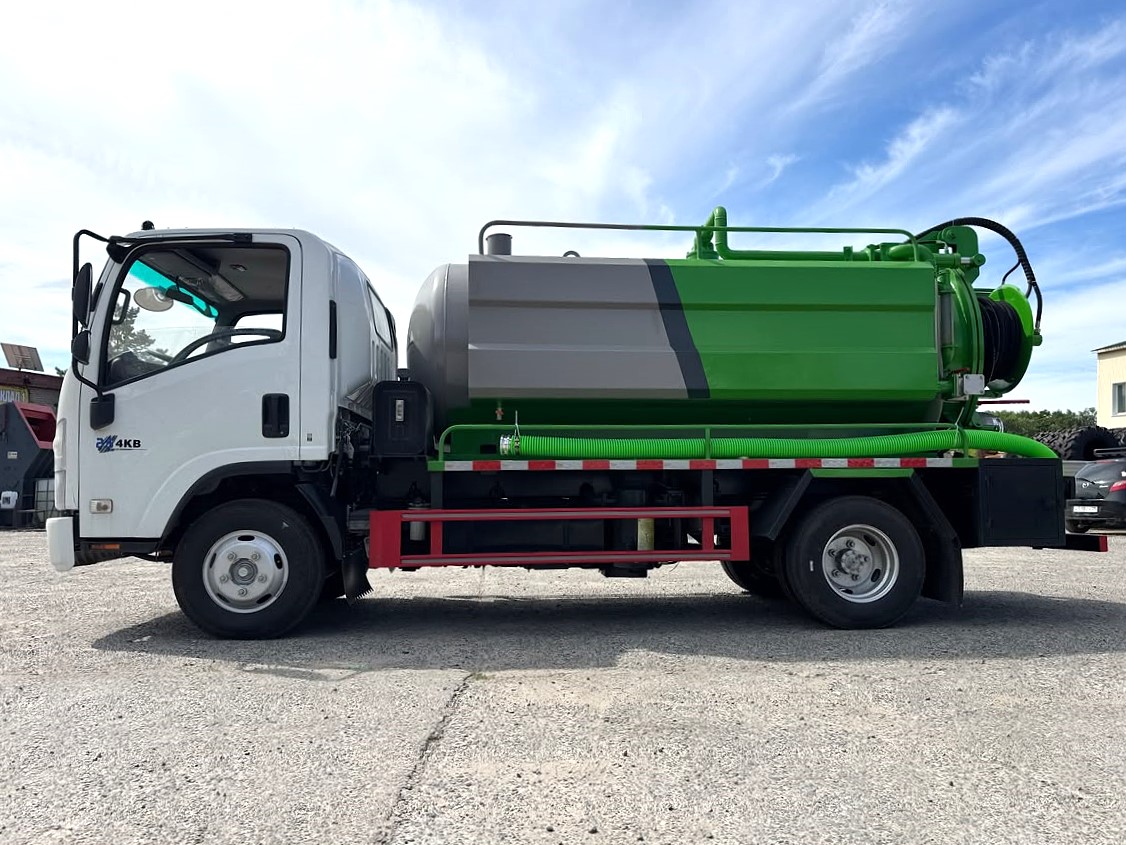

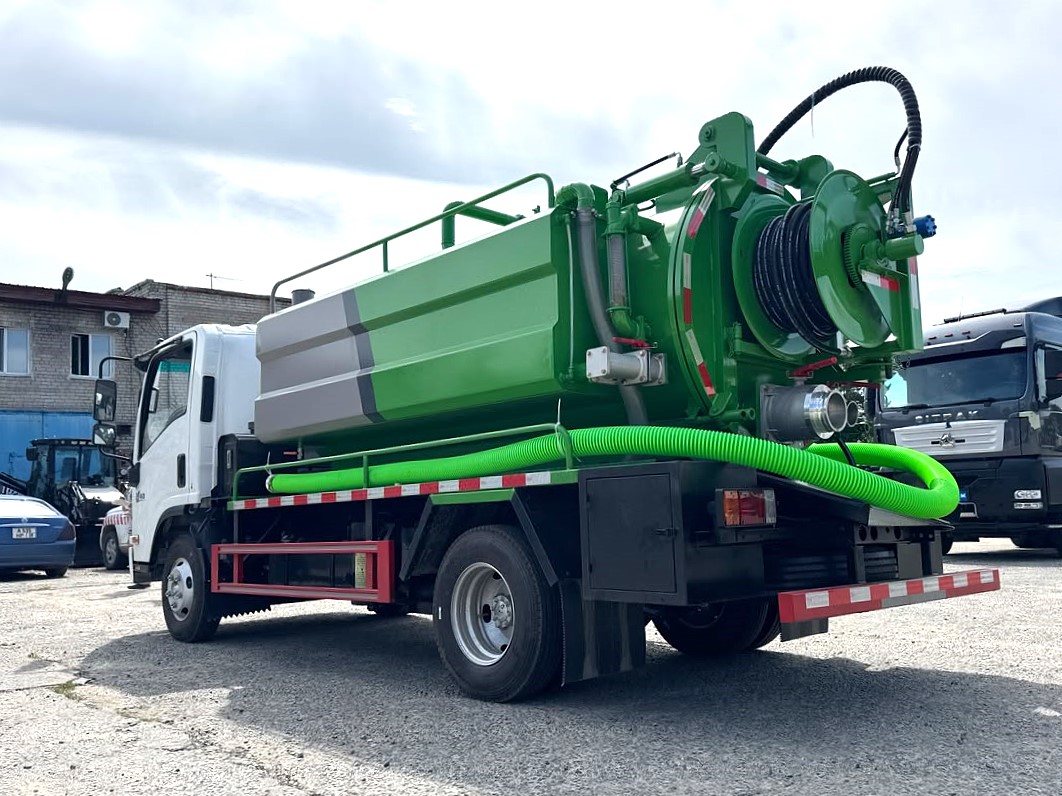

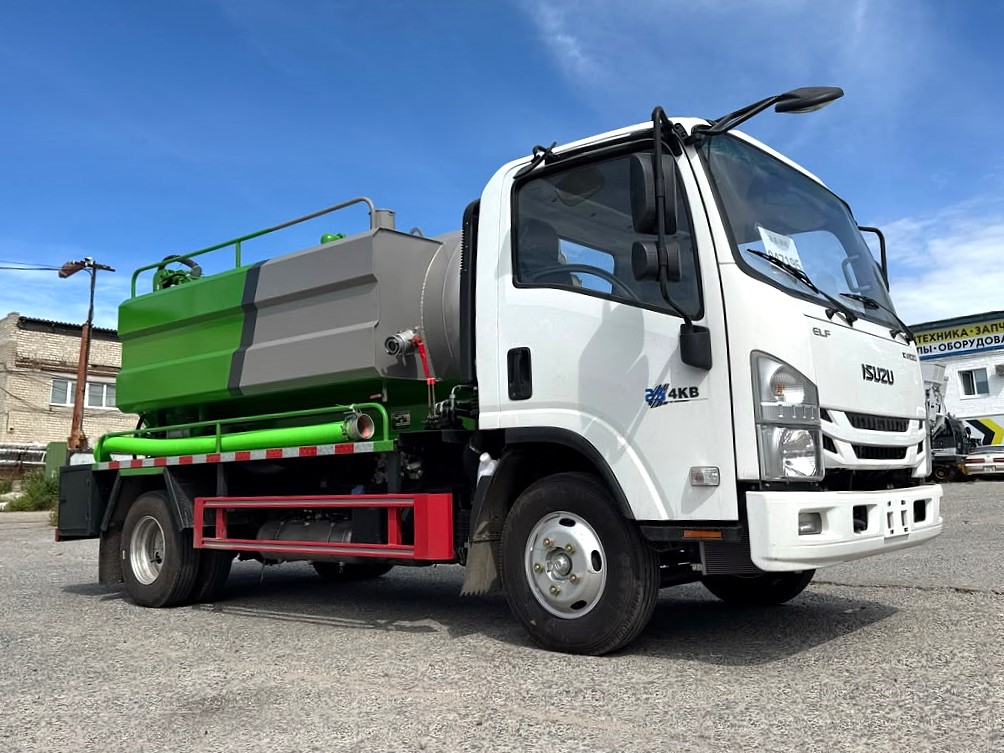

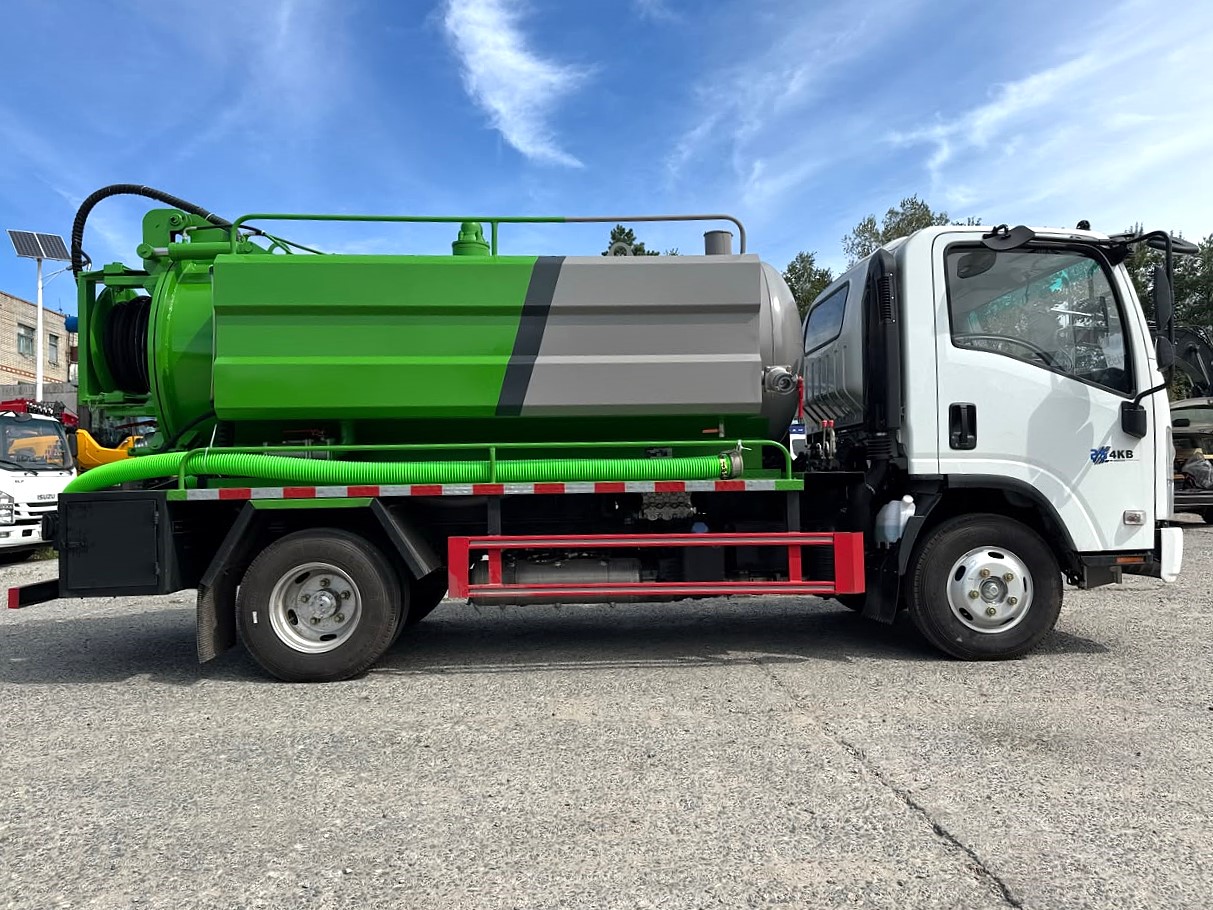

Комбинированная каналопромывочная машина ISUZU KV100P 4+1,5 м³, 4×2, 130 л.с.
Комбинированная каналопромывочная машина ISUZU KV100P предназначена для комплексного обслуживания канализационных и водоотводных систем: гидродинамической промывки трубопроводов под высоким давлением, удаления засоров, откачки и транспортировки иловых отложений, сточных вод и загрязнений.

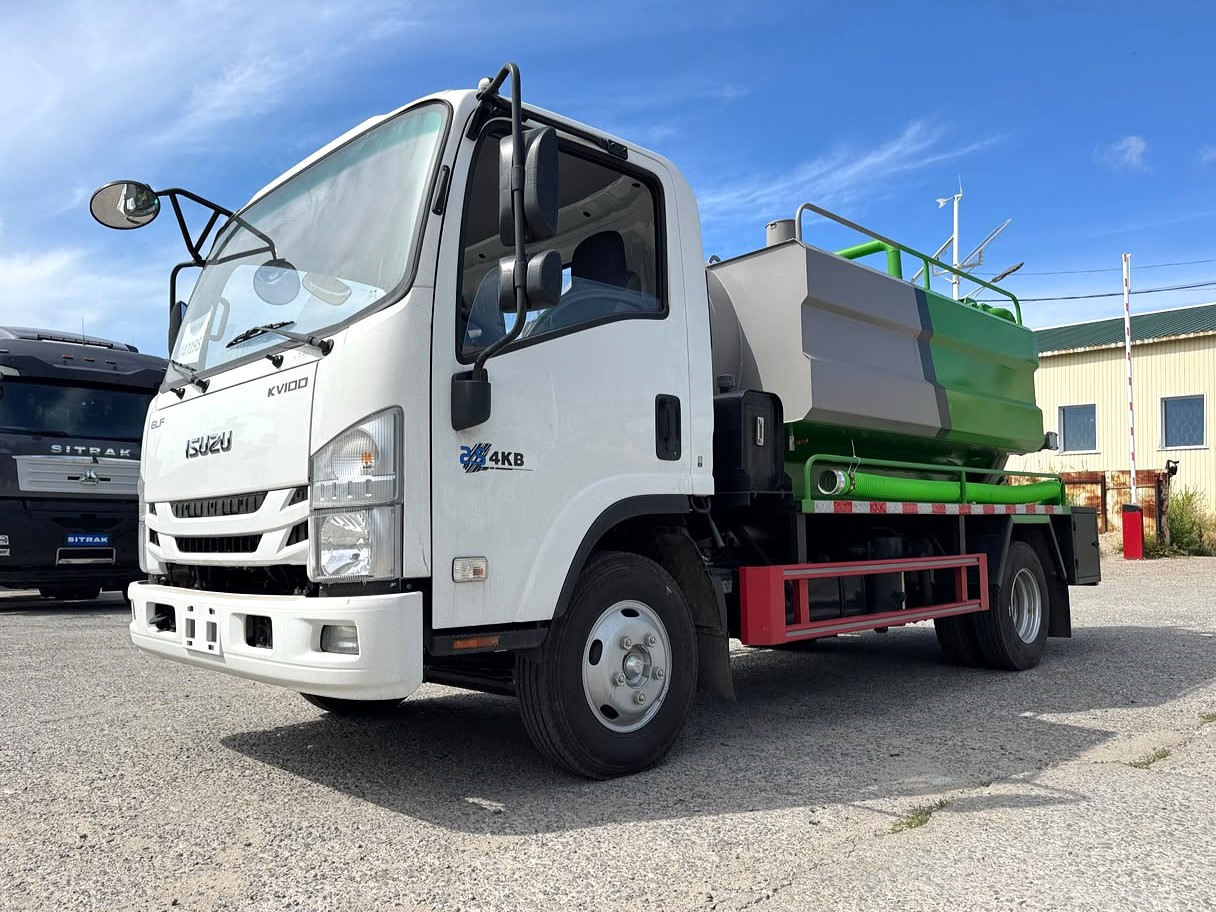

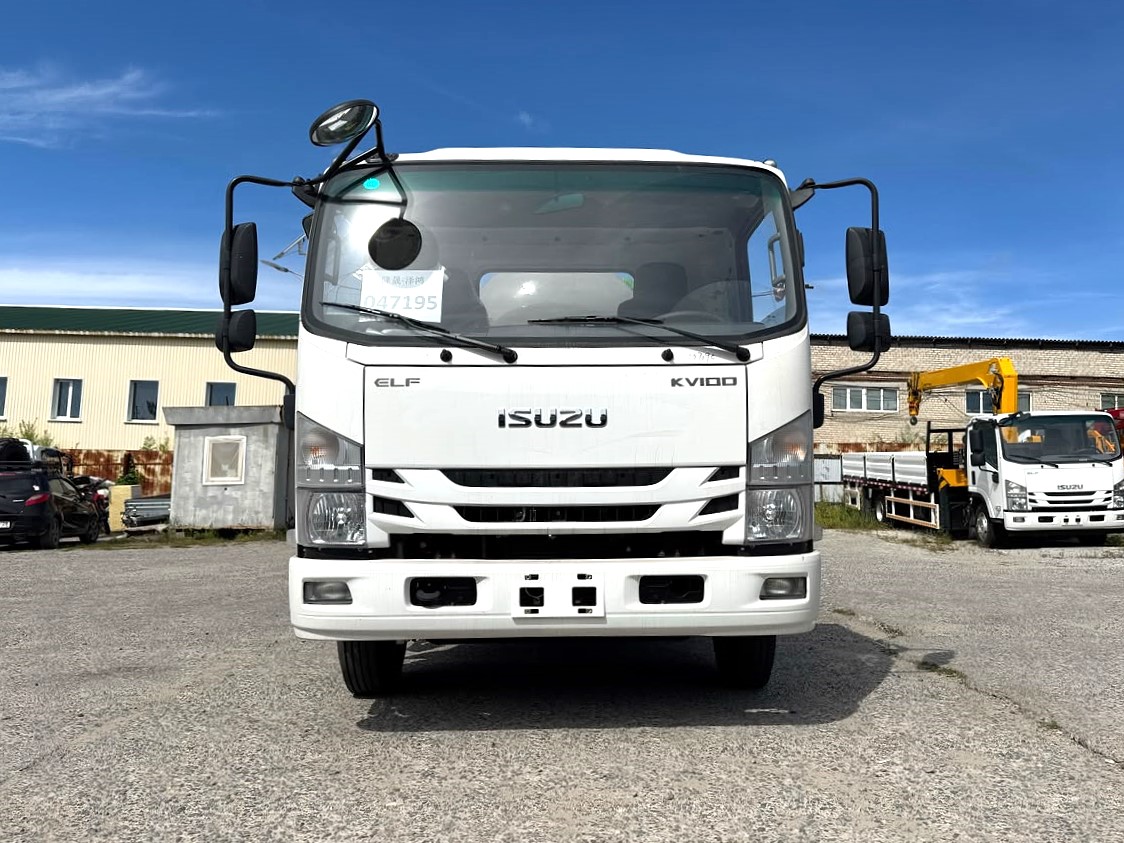

Машина построена на шасси ISUZU KV100P 4×2 с двигателем мощностью 130 л.с. и оснащена двумя рабочими резервуарами общим объёмом 5,5 м³: 4 м³ + 1,5 м³.
Сочетание высоконапорного насоса производительностью 215 л/мин при давлении до 22 МПа (220 бар) и мощного вакуумного оборудования позволяет выполнять промывку и откачку одной машиной.
Основные преимущества
• Комбинированная конструкция — промывка и откачка одной машиной
• Шасси ISUZU KV100P с колёсной формулой 4×2

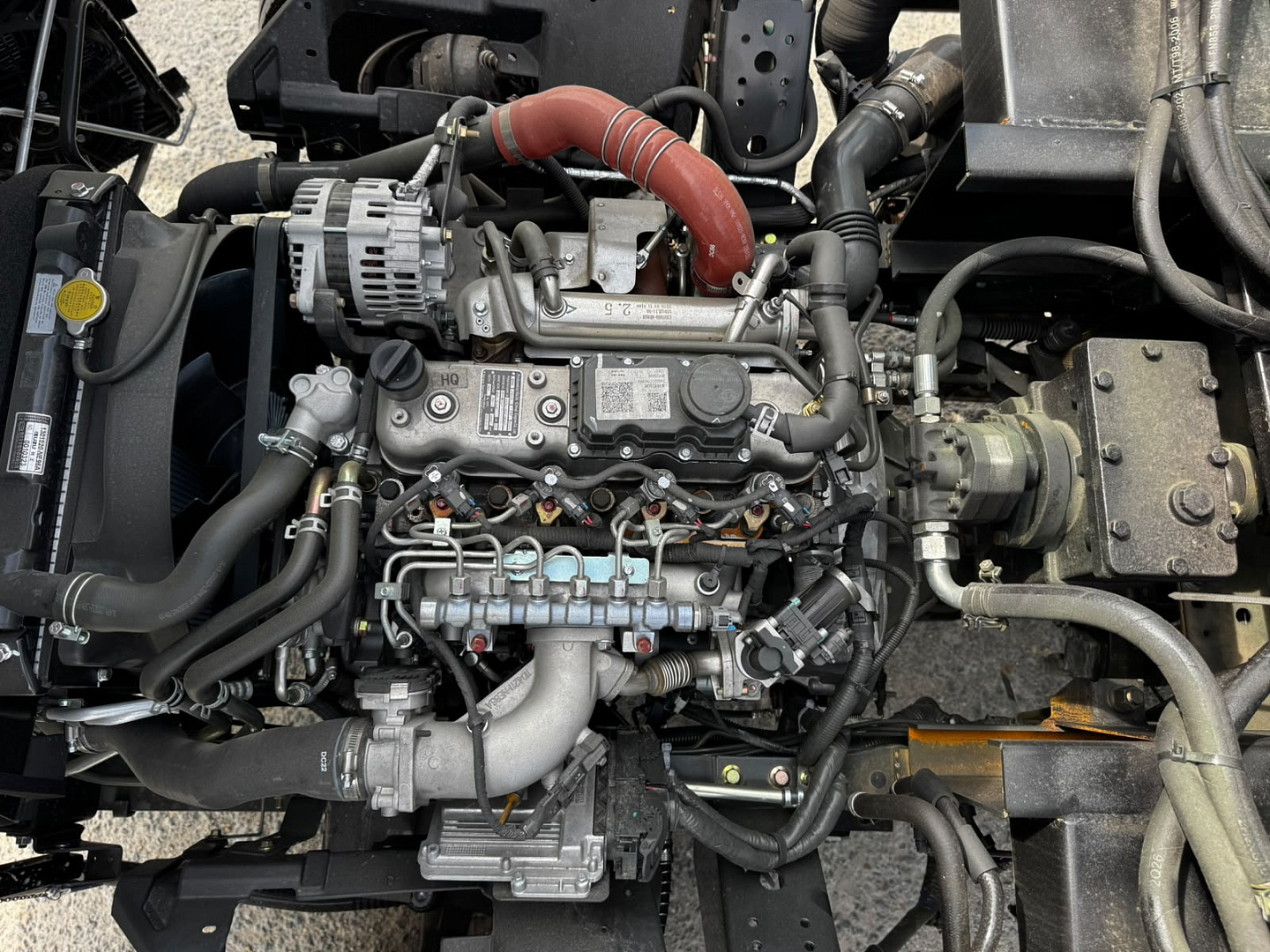

• Двигатель мощностью 130 л.с.
• Рабочие резервуары объёмом 4 + 1,5 м³
• Высоконапорный насос Pinfl 215L
• Рабочее давление — до 22 МПа / 220 бар
• Производительность насоса — 215 л/мин
• Вакуумный илососный насос Weiye SK-15
• Усиленный задний барабан высоконапорного шланга
• Система промывки шланга непосредственно при его сматывании
• Функция продувки системы сжатым воздухом для эксплуатации зимой
• Системы фильтрации и защиты насосного оборудования
• Виброустойчивые манометры диаметром 100 мм
• Площадки для размещения и перевозки шлангов
• Централизованное и понятное управление рабочим оборудованием

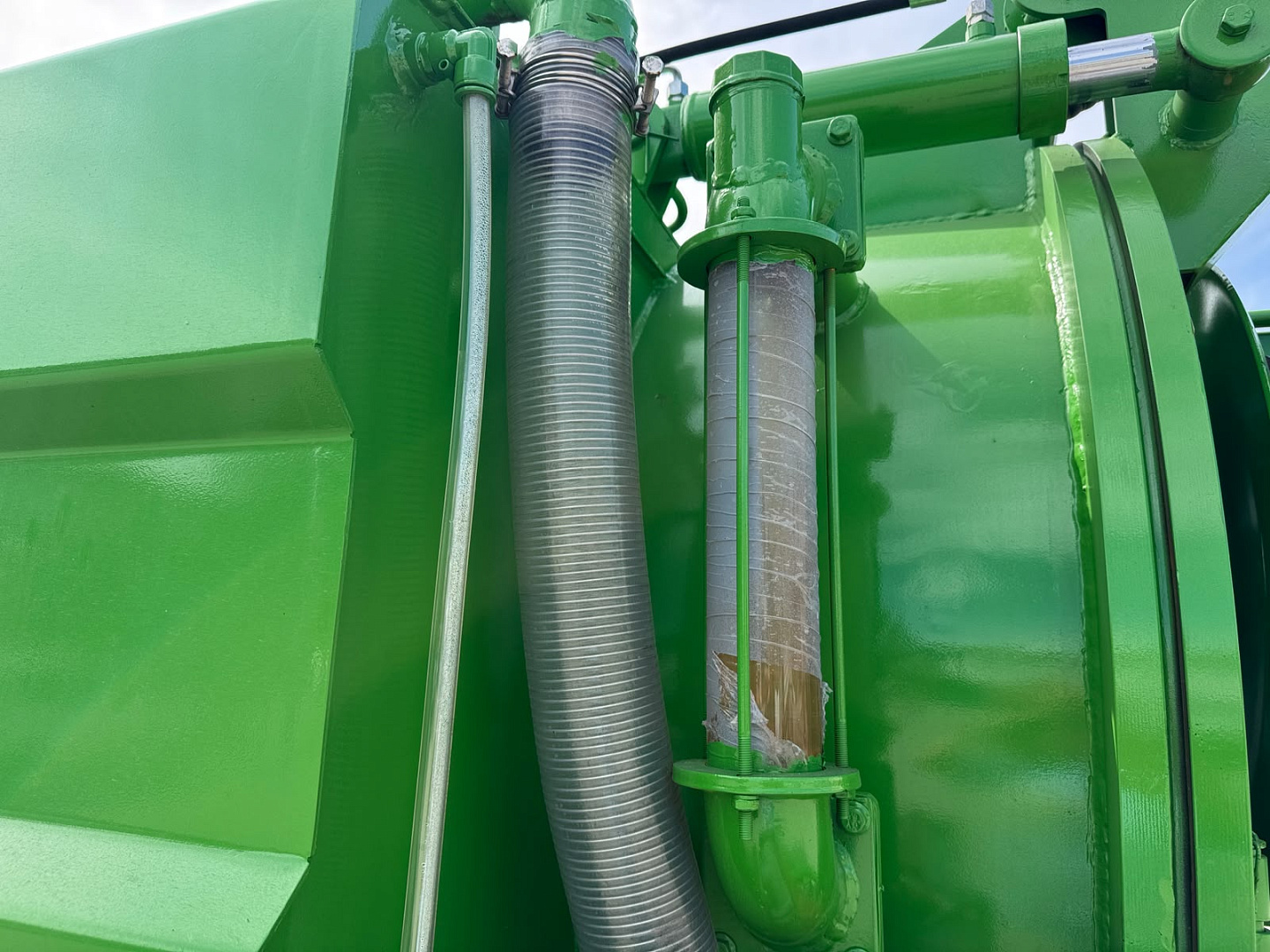

Цистерна
Цистерна изготовлена из высококачественной стали Wuhan Steel толщиной 6 мм. Внутренняя конструкция предусматривает перегородки для гашения колебаний жидкости во время движения автомобиля.
Предусмотрена возможность взаимосвязи между резервуарами. Для защиты оборудования от попадания загрязнений используются фильтрующие элементы из нержавеющей стали.
Цистерна оборудована защитным клапаном от переполнения. На впускном патрубке вакуумного насоса установлены две нержавеющие фильтрующие сетки, дополнительно защищающие насос от загрязнений.

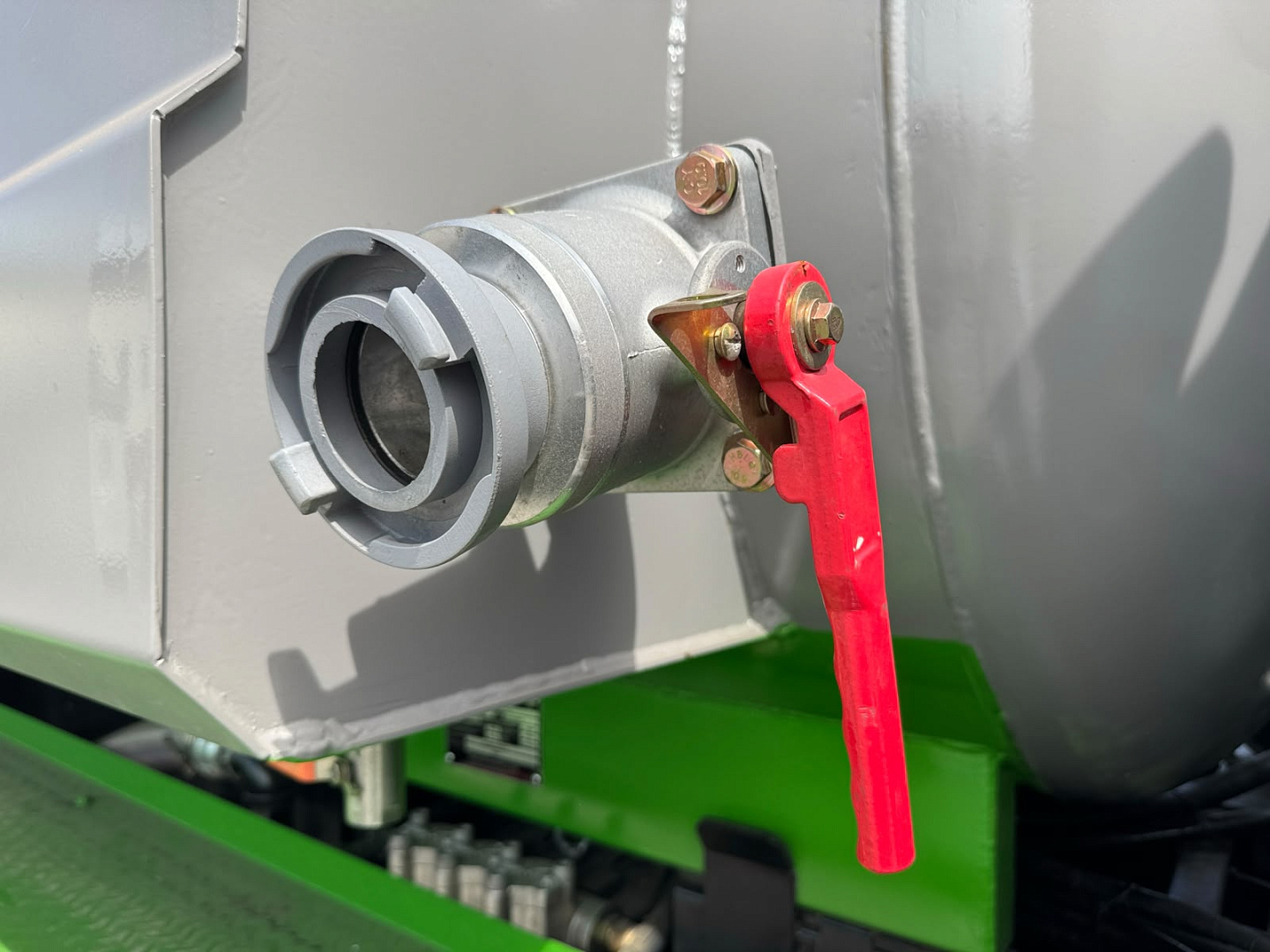

Впускной патрубок водяной цистерны выполнен по типу шарового пожарного гидранта и оснащён пожарным соединением и клапаном для мойки.
Оборудование для промывки
В составе каналопромывочной системы установлен высоконапорный насос Pinfl 215L.
Максимальное давление — 22 МПа (220 бар).
Производительность — 215 л/мин.
Высокое давление и большой расход воды позволяют эффективно разрушать и вымывать плотные загрязнения и отложения из трубопроводов.
Насос оснащён двумя нержавеющими фильтрами увеличенного сечения, защищающими рабочую систему от загрязнений.

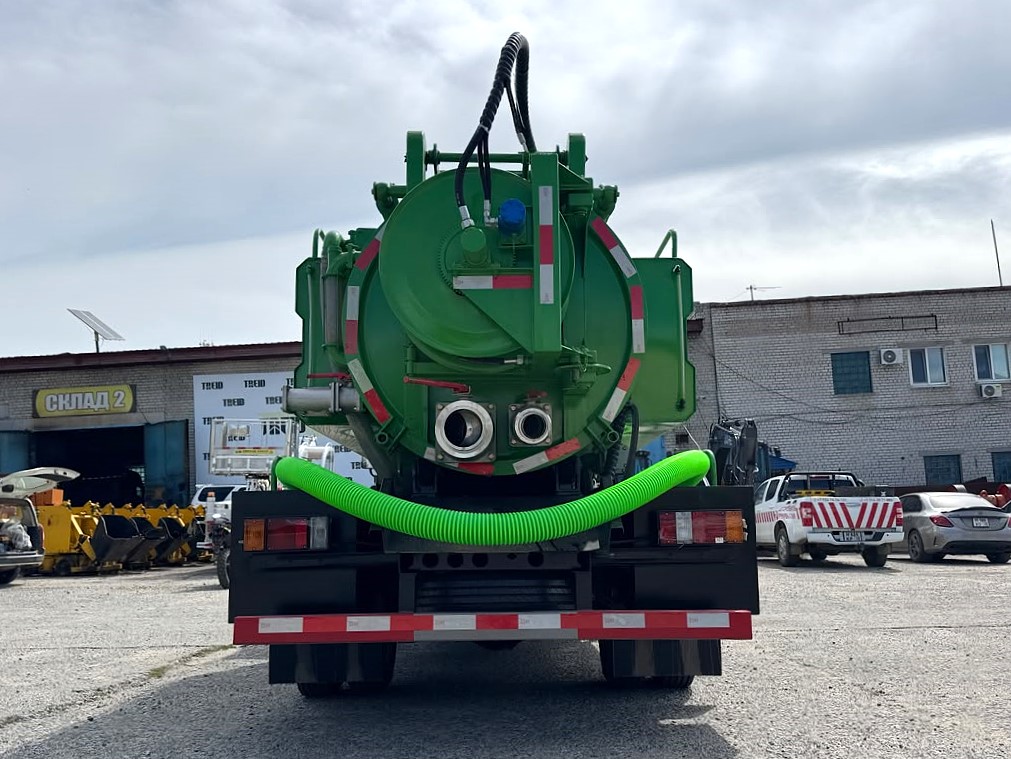

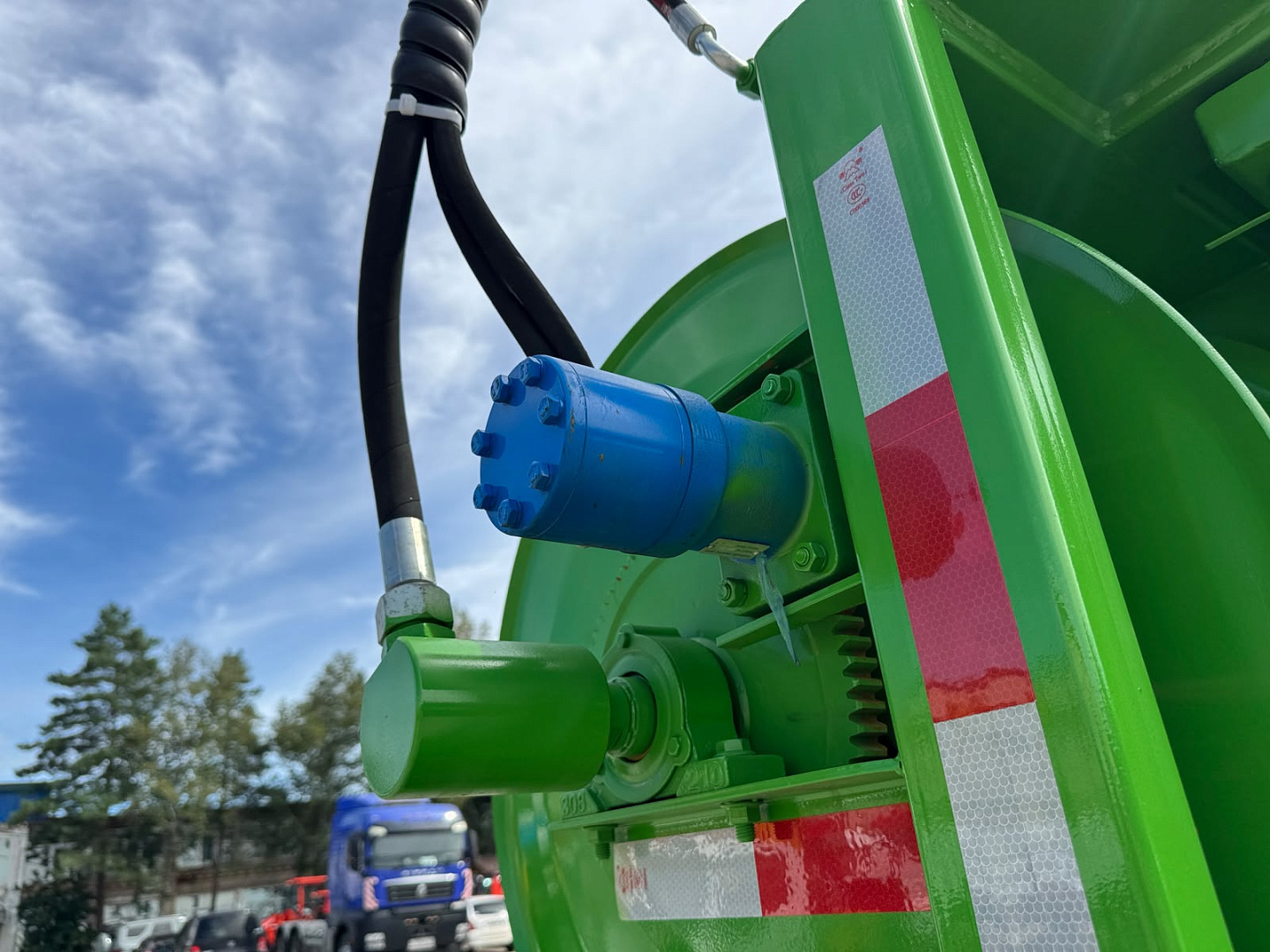

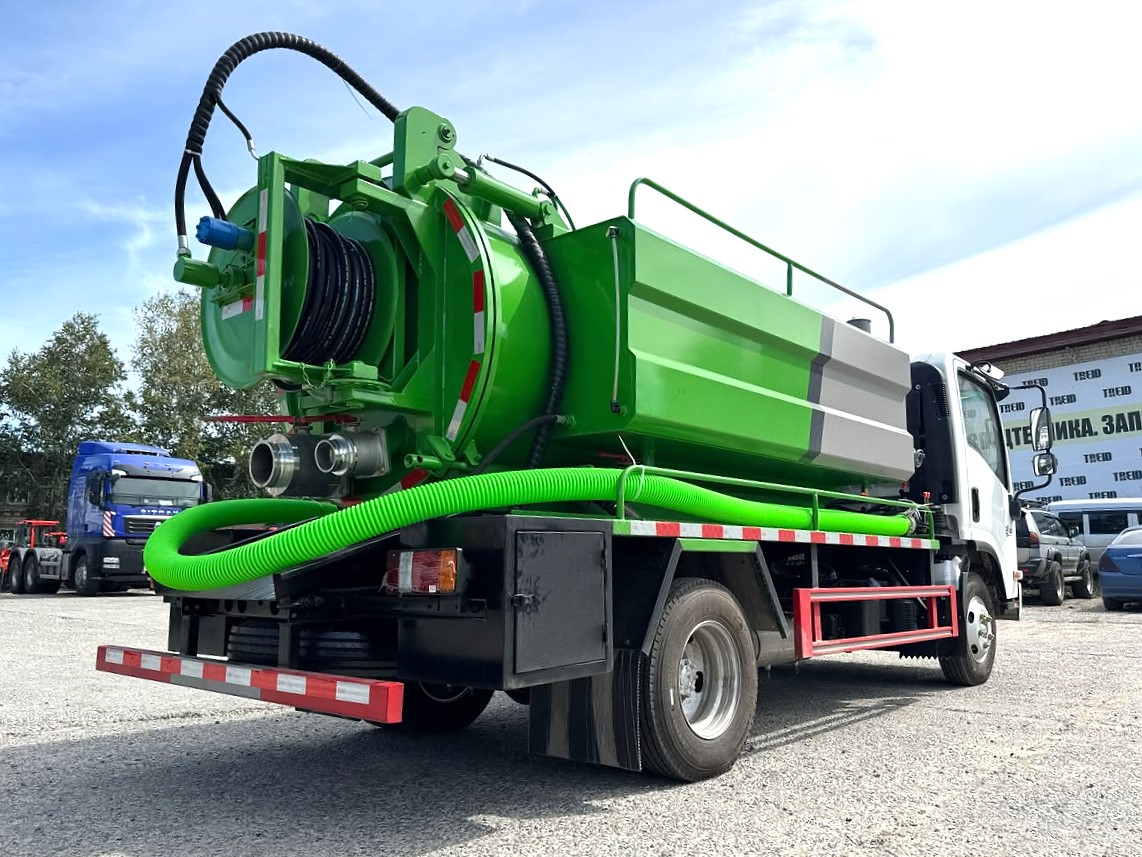

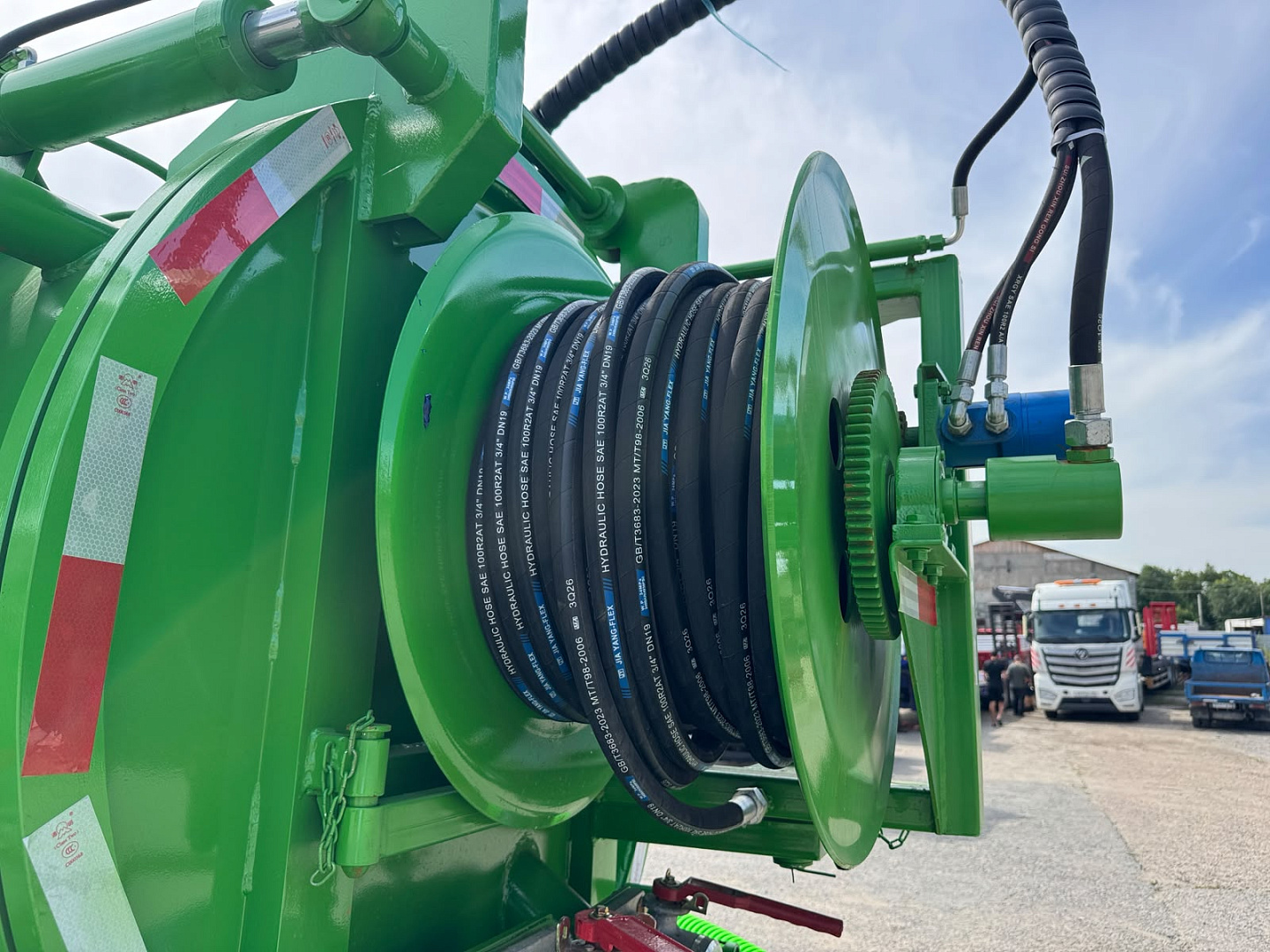

В задней части машины установлен усиленный барабан для высоконапорного шланга. Конструкция барабана имеет увеличенную толщину и дополнительно усилена треугольными фиксаторами.
Предусмотрен ороситель для автоматической промывки шланга при его сматывании, благодаря чему оператору не требуется отдельно очищать загрязнённый шланг после работы.
На водяной цистерне также установлен пожарный гидрант и предусмотрена пистолетная мойка.
Оборудование для откачки — илосос

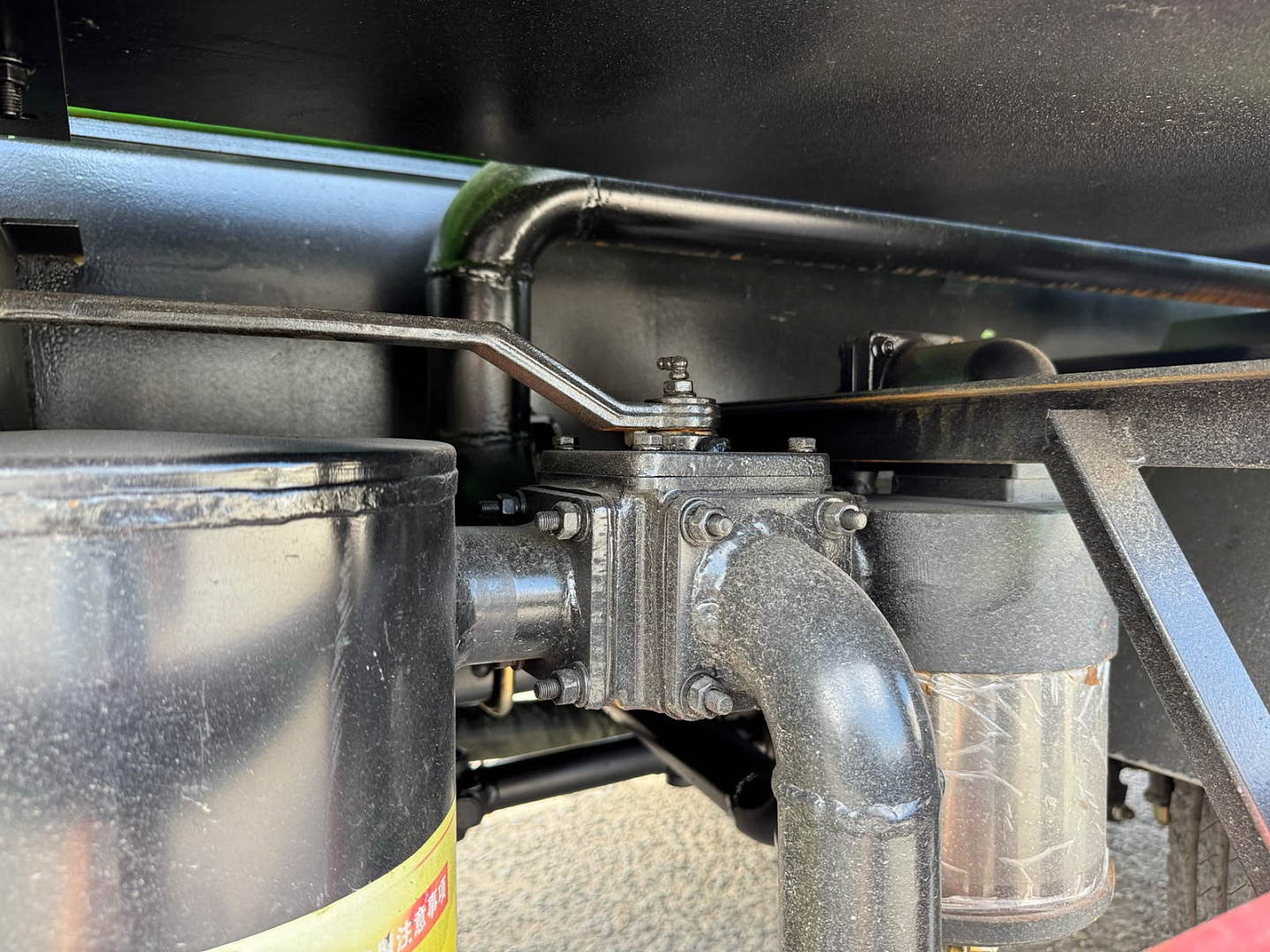

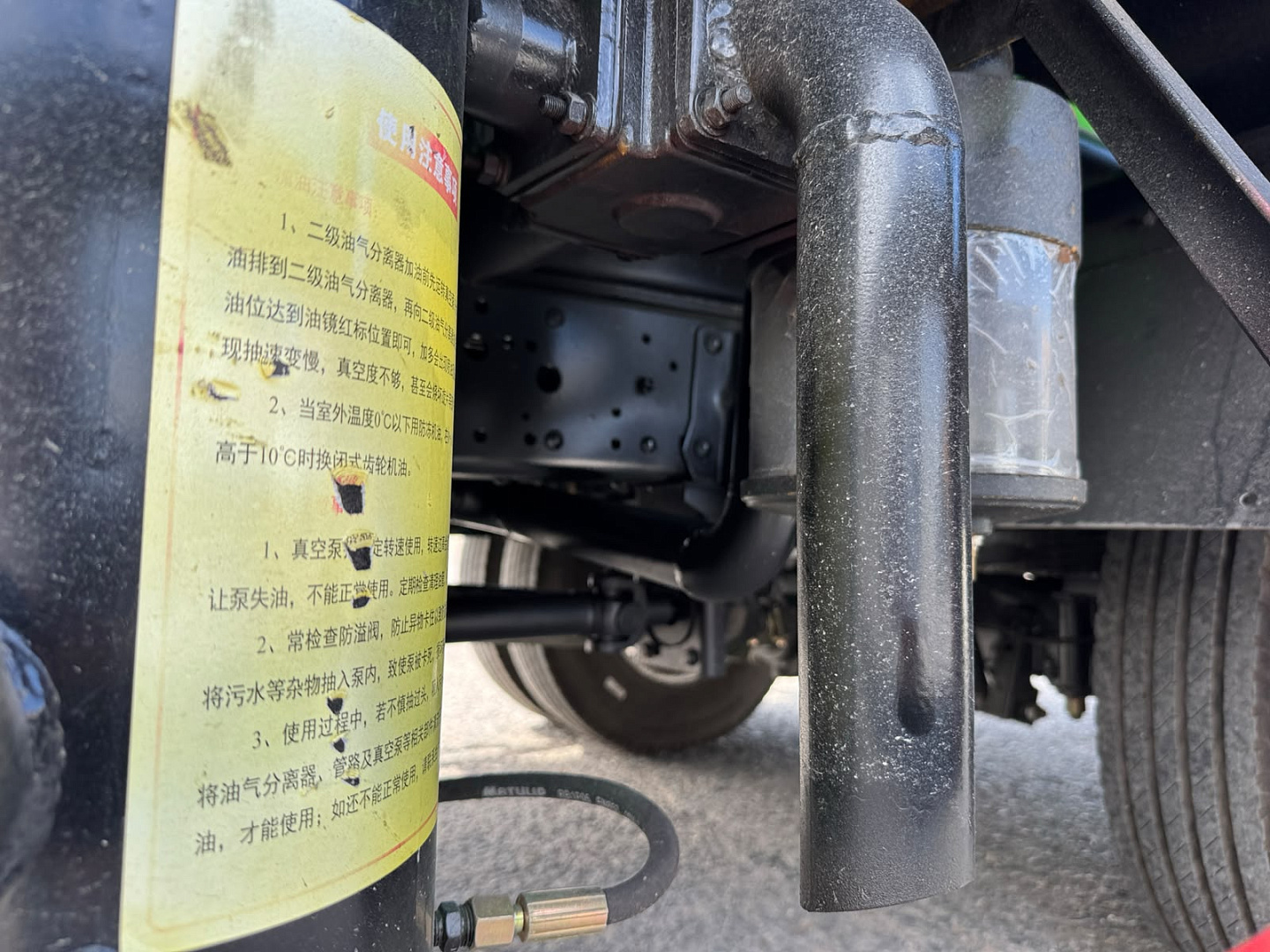

Для откачки жидких отходов, ила и загрязнений установлен вакуумный насос Weiye SK-15 с мощным всасыванием.
Насос оснащён дренажным клапаном. Высота его установки относительно поверхности земли составляет более 260 мм, что снижает вероятность повреждения оборудования при движении по неровным дорогам и рабочим площадкам.
На впуске установлены две фильтрующие сетки из нержавеющей стали, предназначенные для защиты вакуумного насоса от попадания крупных загрязнений.
Грязевой резервуар оборудован предохранительным клапаном от переполнения.
Система для эксплуатации зимой
Машина оснащена функцией продувки системы сжатым воздухом, что особенно важно при эксплуатации в северных регионах и при отрицательных температурах.
После завершения работы система позволяет удалить остатки воды из высоконапорного насоса и шланга. Это снижает риск замерзания воды, разрыва шлангов и повреждения насосного оборудования зимой.
Контроль рабочего давления

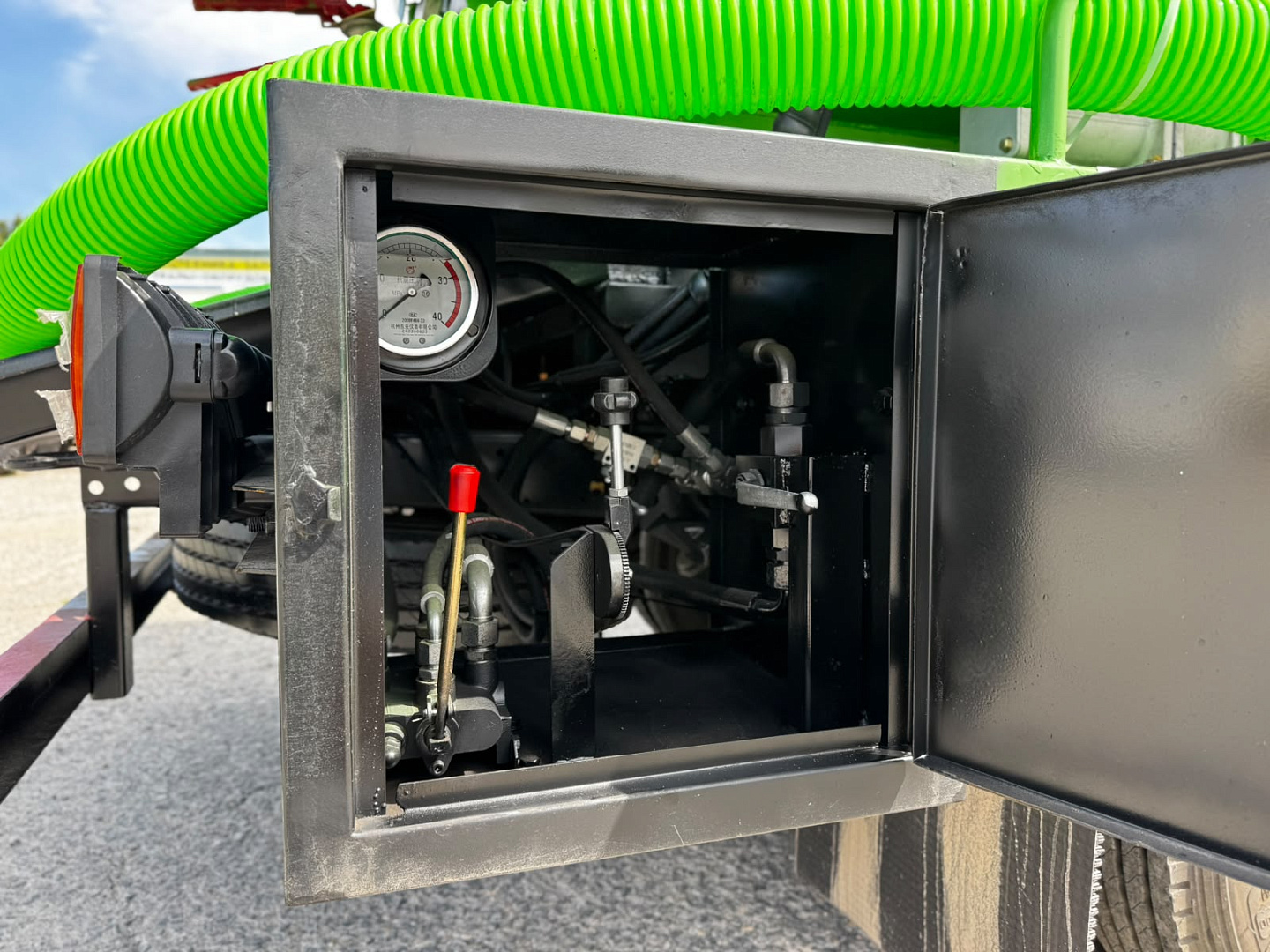

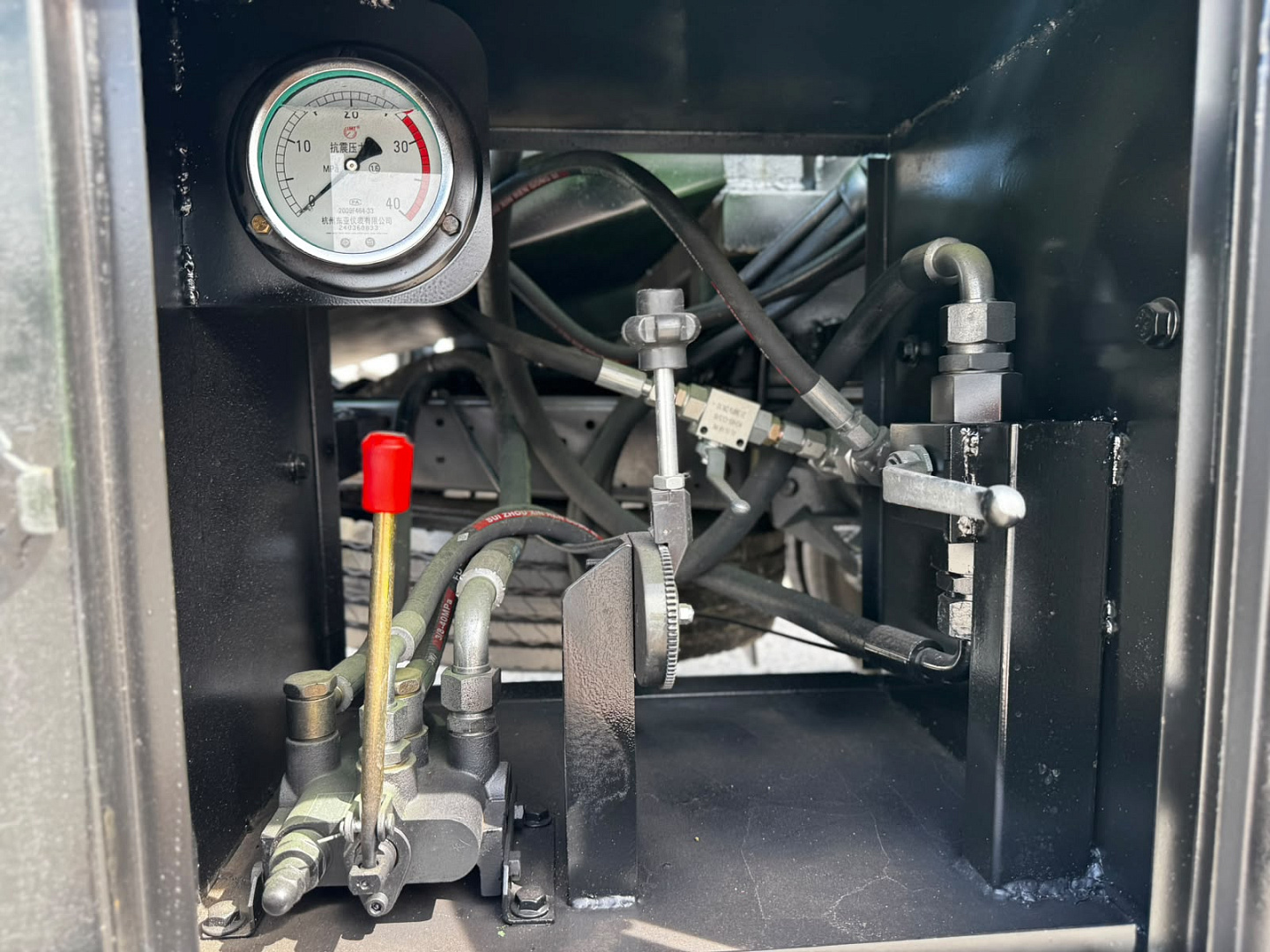

Трёхходовой высоконапорный клапан и четырёхходовой ассенизационный клапан оснащены антивибрационными манометрами диаметром 100 мм.
Манометры устойчивы к вибрациям и пульсациям давления, что позволяет оператору контролировать параметры оборудования непосредственно во время выполнения работ.
Рабочие площадки и хранение шлангов
По бокам машины предусмотрены площадки для размещения и перевозки рабочих шлангов.
Площадки выполнены с рифлёным противоскользящим покрытием и оснащены оцинкованными защитными сетками и ограждениями. Такая конструкция обеспечивает удобное размещение оборудования и рассчитана на длительную эксплуатацию.

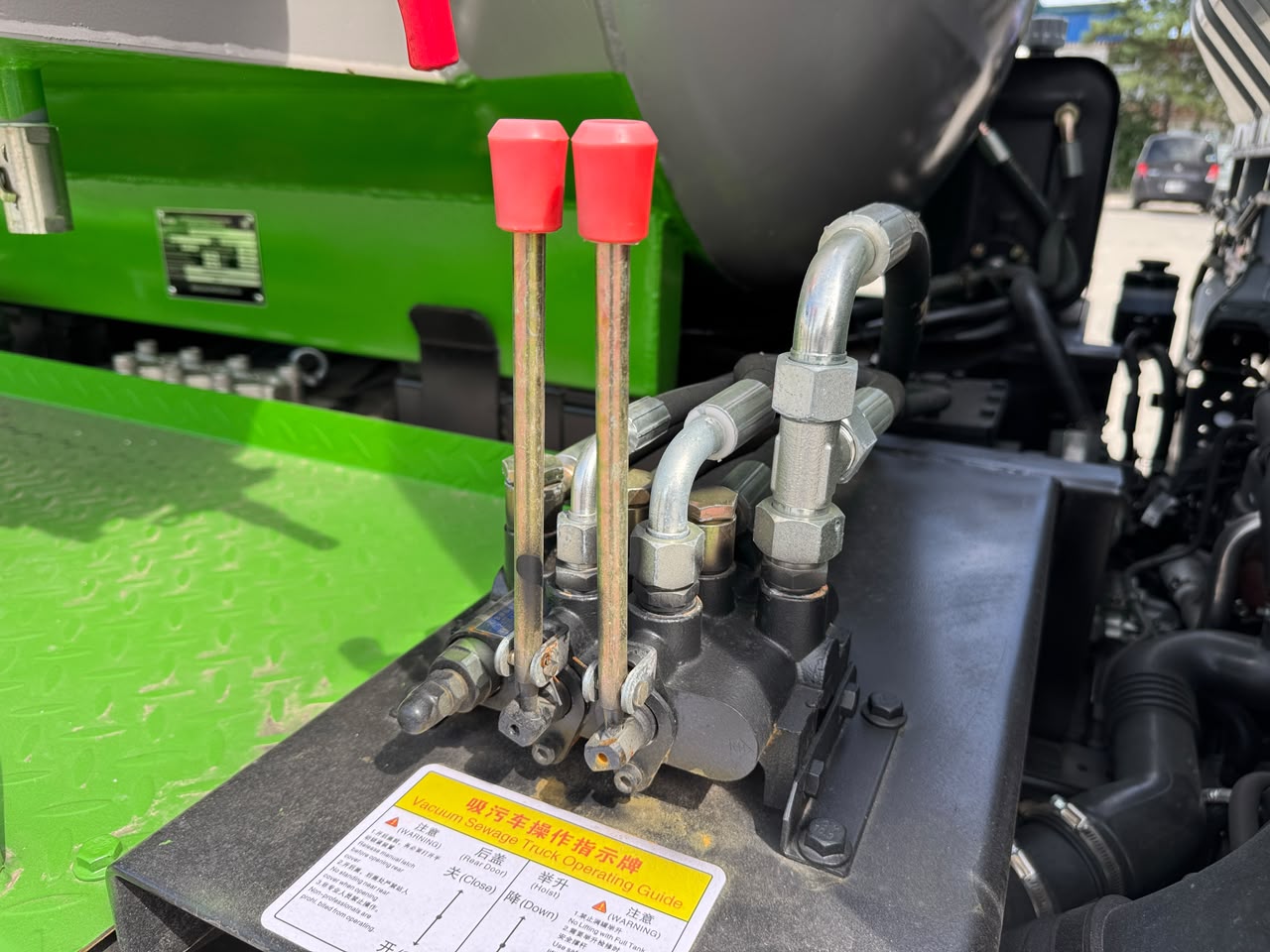

Система управления рабочим оборудованием компактно размещена в отдельном контрольном блоке. На панели нанесены инструкции и предупреждения, позволяющие снизить вероятность ошибок оператора.
Стандартная комплектация
Инструментальный ящик — 1 комплект
Всасывающий патрубок DN100

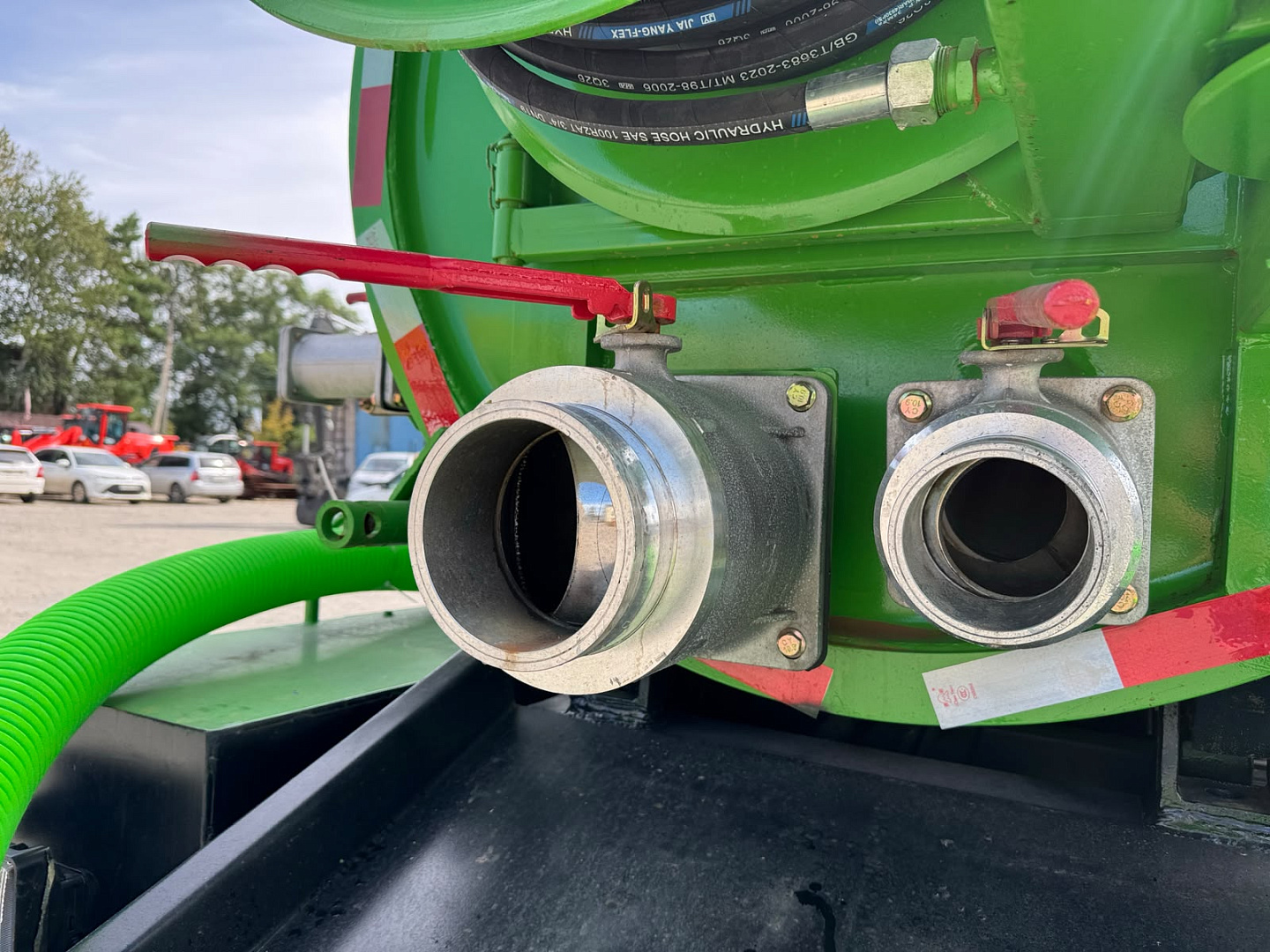

Сливной патрубок DN150 с шаровым клапаном и усилителем
Гидравлический задний сливной патрубок диаметром 600 мм
Высоконапорный насос Pinfl 215L
Вакуумный насос Weiye SK-15
Усиленный барабан высоконапорного шланга
Система промывки шланга при сматывании
Пожарный гидрант
Пистолетная мойка
Система фильтрации насосного оборудования
Антивибрационные манометры диаметром 100 мм
Боковые площадки для размещения шлангов
Система продувки оборудования сжатым воздухом
Область применения
Комбинированная каналопромывочная машина ISUZU KV100P 4+1,5 м³ подходит для обслуживания городской и промышленной канализации, ливневых систем, колодцев, трубопроводов и водоотводных сетей.
Машина позволяет выполнять полный рабочий цикл: размыть засор водой под давлением до 220 бар, удалить загрязнения из трубопровода, откачать образовавшийся ил и сточные воды и транспортировать их к месту выгрузки.
Благодаря функции продувки водой и воздухом оборудование адаптировано для эксплуатации в условиях низких температур и может использоваться коммунальными, строительными, промышленными и специализированными обслуживающими организациями.
