Насосный земснаряд JM 8 дюймов
Насосный земснаряд JM 8 дюймов предназначен для добычи песка, дноуглубительных работ и разработки донных отложений. Оборудование применяется при очистке рек и водоёмов, намыве территорий, строительстве гидротехнических сооружений и разработке песчано-гравийных месторождений.
Корпус судна выполнен из высококачественной судостроительной стали, что обеспечивает прочность конструкции и устойчивость к нагрузкам при работе в сложных условиях. Благодаря модульной конструкции земснаряд может транспортироваться автомобильным транспортом и быстро монтироваться на месте эксплуатации.
Принцип работы
Земснаряд работает по принципу гидроразмыва и всасывания грунта. Струя воды под высоким давлением размывает песок и донные отложения. Полученная пульпа всасывается грунтовым насосом и по трубопроводу подается в зону намыва или складирования материала.
Такая технология позволяет эффективно добывать песок и очищать водоёмы от ила и наносов.
Область применения
Оборудование используется для выполнения следующих работ:
• добыча песка в реках, озёрах и водохранилищах
• дноуглубительные работы
• очистка водоемов от ила и донных отложений
• намыв территорий и гидронамыв
• разработка песчано-гравийных месторождений
• строительство и обслуживание гидротехнических сооружений
Основные характеристики
Длина судна — 10 м
Ширина судна — 3,5 м
Высота борта — 1,3 м
Осадка — 0,6 м
Глубина разработки — до 10 м
Дальность транспортировки пульпы — до 500 м
Производительность — 80–100 м³/ч
Концентрация пульпы — 15–20 %
Общая установленная мощность — 456 кВт
Силовая установка
Главный дизельный двигатель
модель 6126
мощность 225 кВт
частота вращения 1800 об/мин
Двигатель насоса высокого давления
модель 4105
мощность 60 кВт
частота вращения 1800 об/мин
Грунтовый насос
Модель — WN-200G-G
Материал — высокохромистый износостойкий сплав
Производительность — до 500 м³/ч
Напор — до 45 м
Диаметр всасывающего патрубка — 200 мм
Диаметр напорного патрубка — 200 мм
Оснащение
Земснаряд комплектуется необходимым оборудованием для работы:
• лебедка с ручным тормозом грузоподъемностью 3 т
• папильонажные лебедки для перемещения судна
• якорная система позиционирования
• всасывающий грунтовый рукав длиной 18 м
• рукав высокого давления для гидроразмыва

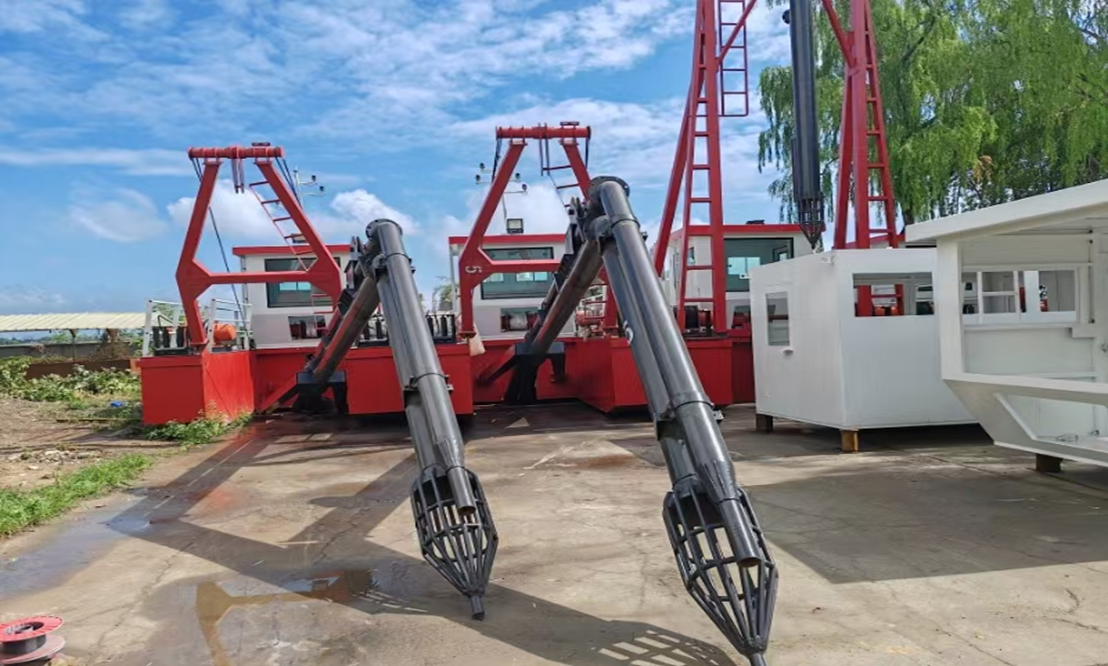

• рыхлитель длиной 4 м
Также предусмотрены операторская рубка и машинное отделение.
Трубопроводы
В комплект поставки входит напорный трубопровод длиной около 100 м.
Используются полиэтиленовые трубы диаметром 8 дюймов с рабочим давлением 8 кг. Трубопровод оснащается поплавками для работы на воде.
Электрооборудование
На оборудовании используются компоненты известных производителей, включая Omron и CHINT. Система оснащена защитой от перегрузки и обеспечивает безопасную эксплуатацию.
В комплект также входит дизель-генераторная установка мощностью 20 кВт.
Защитное покрытие корпуса
Корпус проходит пескоструйную обработку и окрашивается в несколько слоев:
• эпоксидно-цинковая грунтовка
• промежуточный защитный слой
• финишное антикоррозионное покрытие
Такая система защиты увеличивает срок службы корпуса и устойчивость к воздействию воды.
Транспортировка
Благодаря компактным размерам и разборной конструкции земснаряд может перевозиться одним низкорамным тралом.
