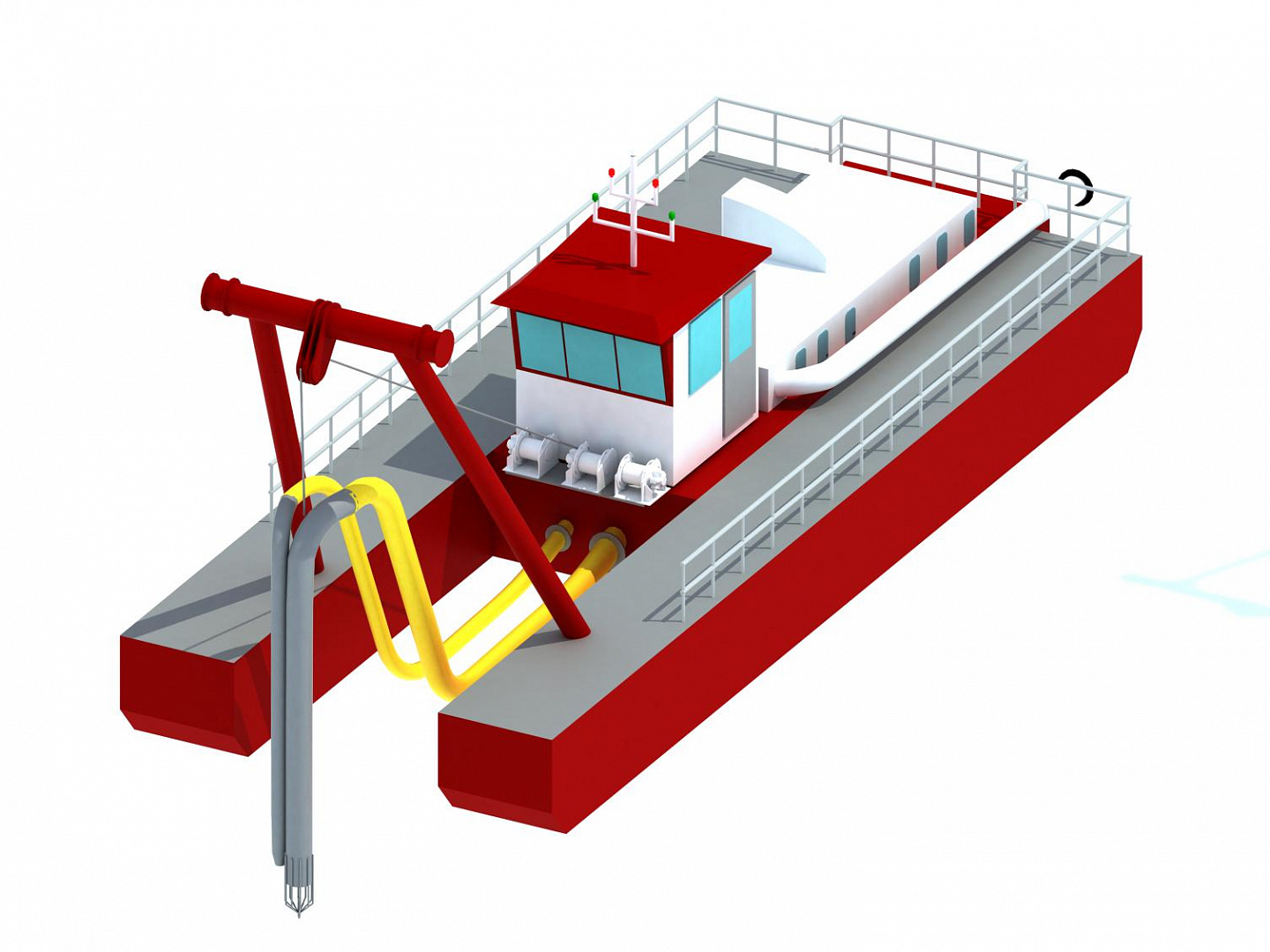

Насосно-реактивный земснаряд JM14
Насосно-реактивный земснаряд JM14 — модульное судно для добычи песка, дноуглубительных работ и гидронамыва. Конструкция выполнена из полностью сварной судостроительной стали, что обеспечивает прочность, надежность и длительный срок эксплуатации в сложных условиях работы.
Корпус изготовлен из судовой стали CCSB, соответствующей государственным стандартам качества. После дробеструйной обработки поверхность покрывается двумя слоями эпоксидной цинконаполненной грунтовки, а финишное покрытие выполняется хлоркаучуковой краской. Такая защита эффективно предотвращает коррозию и увеличивает срок службы корпуса.
Земснаряд имеет модульную конструкцию, благодаря чему может транспортироваться автомобильным транспортом и быстро собираться на месте эксплуатации.
Принцип работы
Насосно-реактивный земснаряд использует высоконапорный водяной насос для создания мощной струи воды. Эта струя размывает песок, ил и донные отложения, превращая их в водно-песчаную пульпу.
Полученная смесь всасывается грунтовым насосом и по трубопроводам транспортируется на необходимое расстояние к месту выгрузки или намыва.
Такой способ работы позволяет эффективно разрабатывать донные отложения, добывать песок и выполнять дноуглубительные работы.
Область применения
Земснаряд JM14 используется для выполнения различных гидротехнических и добычных работ:
• добыча и промывка песка в реках, озёрах и водохранилищах
• дноуглубление портов, каналов и судоходных путей
• очистка водоемов от ила и донных отложений
• намыв территорий и гидронамывные работы
• укрепление берегов и строительство дамб
• строительство и обслуживание гидротехнических сооружений
• работы на водохозяйственных объектах и мелиоративных системах
Также оборудование применяется в угольных карьерах с водонасыщенными участками и на соляных промыслах.
Конструкция земснаряда
Земснаряд включает несколько основных систем:
• корпус и понтонную платформу
• систему гидроразмыва грунта
• грунтовый насос и систему транспортировки пульпы
• систему перемещения и позиционирования
• машинное отделение и операторскую рубку
На борту предусмотрены помещения для экипажа и удобное рабочее место оператора.
Основные характеристики
Длина судна — 16 м
Ширина судна — 6,2 м
Высота корпуса — 1,5 м
Осадка — 0,8 м
Глубина черпания — до 25 м
Дальность транспортировки пульпы — до 500 м
Производительность — до 300 м³/ч
Суммарная мощность установки — 1040 кВт
Силовая установка
Главный дизельный двигатель:
модель 8170ZC
мощность 735 кВт
частота вращения 1500 об/мин
расход топлива около 90 л/ч
Двигатель насоса высокого давления:
модель WD10C312
мощность 230 кВт
частота вращения 1800 об/мин
расход топлива около 25 л/ч
Песочный насос
Модель — 300WN
Диаметр — 14 дюймов
Производительность — до 2000 м³/ч
Напор — до 70 м
Материал — высокохромистый износостойкий сплав.
Оснащение
Земснаряд комплектуется:
• электрическими лебедками для перемещения и подъема стрелы
• якорной системой позиционирования
• всасывающими рукавами и трубопроводами
• операторской кабиной с пультом управления
• комплектом стальных тросов
• электрооборудованием с защитой от перегрузки
Все электрические компоненты используются от известных производителей.
Транспортировка
Благодаря модульной конструкции земснаряд может перевозиться автомобильным транспортом и собирается непосредственно у водоема.
Для транспортировки требуется два грузовых автомобиля.
