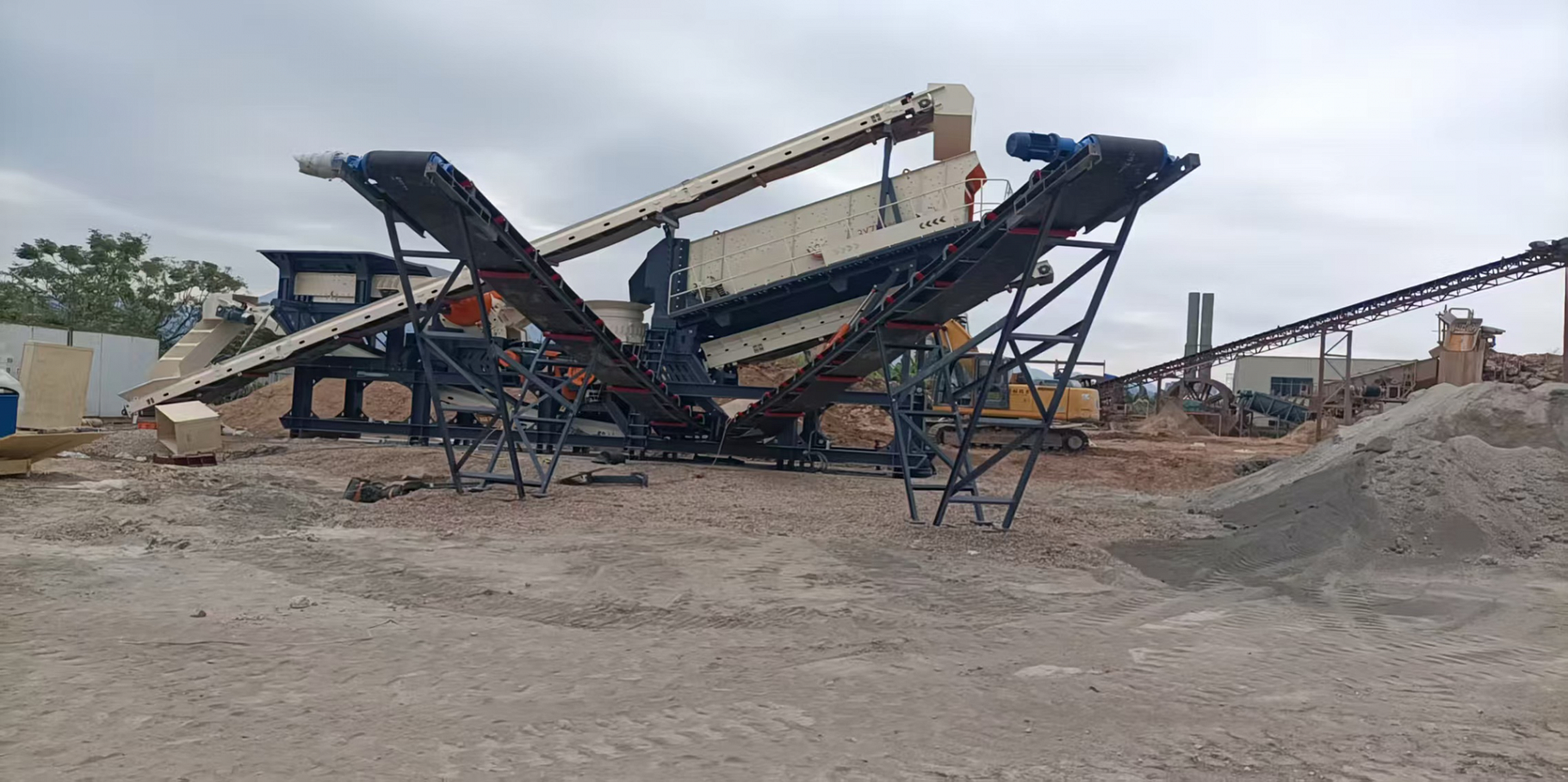

Каркасная дробильная станция SK69-CH430-4C
Комплексное решение для эффективного двухстадийного дробления
SK69-CH430-4C — это стационарная дробильная станция, выполненная на прочной каркасной конструкции. Установка включает полный цикл обработки материала: от подачи и первичного дробления — до сортировки и выдачи готовой продукции. Подходит для переработки природного камня, строительного мусора и других твёрдых материалов.
Данная модель совмещает щековую и конусную дробилки, грохот и систему ленточных конвейеров, а также полностью укомплектована гидравликой и электрикой для быстрого запуска.
Конструктивные особенности:
В основе станции — вибрационный питатель ZSW960×3800 с приёмным бункером. Максимальный размер загружаемого материала — до 500 мм. Привод — электродвигатель мощностью 15 кВт.
Первичная переработка материала осуществляется через щековую дробилку PE600×900 с литой рамой, размер загрузочного окна — 600×900 мм, мощность двигателя — 75 кВт.
Для вторичного дробления применяется одиночная гидравлическая конусная дробилка CH430. Максимальный размер загружаемого материала — до 185 мм, минимальный размер щели — 13 мм. Привод — 160 кВт. В составе также предусмотрена полноценная гидростанция.
Грохочение и сортировка:
Для сортировки материала используется трёхдечный вибрационный грохот 3YZK1860 с площадью просева 1800×6000 мм. Привод грохота — два двигателя по 7,5 кВт. Комплектуется приёмным бункером и течкой.
Конвейерное оборудование:
Установка оснащена четырьмя ленточными конвейерами:
Главный конвейер — ширина 1000 мм, длина 12 м, привод 11 кВт
Конвейер подачи на грохот — ширина 800 мм, длина 22 м, привод 15 кВт
Конвейер под грохотом — ширина 800 мм, длина 8 м, привод 5,5 кВт
Два конвейера готовой продукции с опорами — ширина 650 мм, длина 12 м, приводы по 5,5 кВт каждый
Все конвейеры оснащены приводными барабанами с резиновой футеровкой для устойчивой и надёжной работы в тяжёлых условиях.
Каркас и силовая конструкция:
Каркас выполнен из стали Q345B, со сваркой по двутавровым балкам и листами толщиной от 6 до 16 мм. Все элементы (бункеры, воронки, лестницы, ограждения) усилены и рассчитаны на длительную эксплуатацию.
Гидравлическая система:
В составе — гидростанция мощностью 5,5 кВт, рабочее давление 20 МПа, объём бака — 130 л. Гидроцилиндры обеспечивают подъём грохота и управление ключевыми компонентами. Система рассчитана на эксплуатацию при температуре от -20°C до +40°C и на высоте до 2000 метров.
Электрооборудование:
Управление системой осуществляется через электрошкаф с компонентами бренда Chint. Главный двигатель запускается через автотрансформатор, вспомогательные — прямым пуском. Электропитание подключается через комплект силовых кабелей. Система устойчива к внешним воздействиям и рассчитана на эксплуатацию в различных климатических зонах.
Производительность и габариты:
Производительность установки: от 90 до 120 тонн в час
Общий вес: 60 тонн
Габариты в собранном виде: 17,5 × 3 × 4 м
Преимущества SK69-CH430-4C:
Полноценный цикл переработки в одном корпусе
Совмещение щекового и конусного дробления
Надёжная сортировка и транспортировка готового продукта
Усиленная конструкция и качественные комплектующие
Простота в обслуживании и управлении
Нужны чертежи, технико-коммерческое предложение или консультация по проекту?
Оставьте заявку или свяжитесь с отделом поставок. Мы подберём решение под вашу задачу, рассчитаем срок поставки и организуем логистику.
Гарантия. Поддержка. Работаем по всей России.
