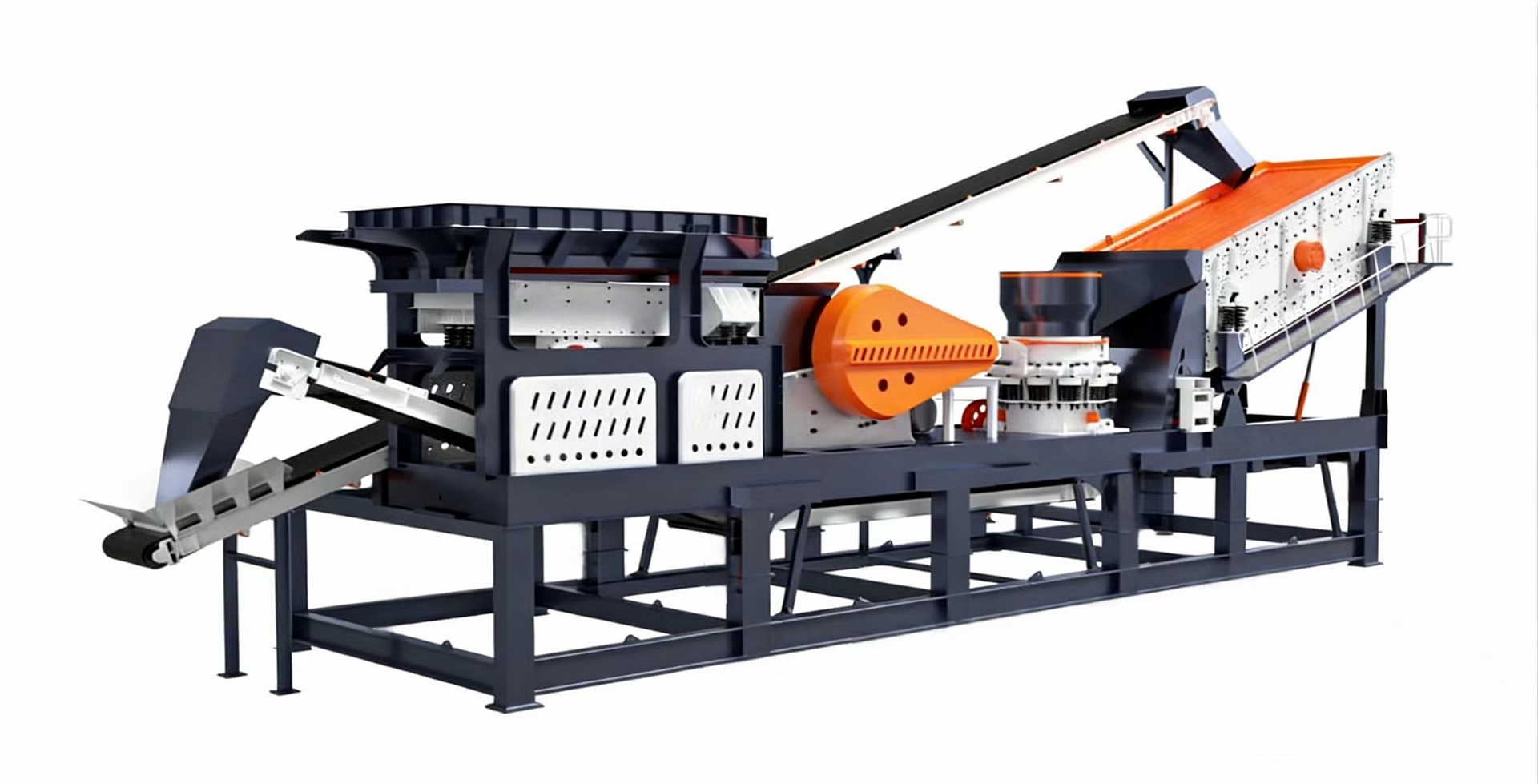

Рамная дробильно-сортировочная установка в четырёхмодульной компоновке SK-E69CS1200-4C с ДГУ WP12-450
Рамная ДСК SK-E69CS1200-4C — это стационарный комплекс на прочной сварной раме, предназначенный для переработки нерудных материалов с производительностью 90–180 т/ч. Оборудование спроектировано для эксплуатации в промышленных условиях с высокими требованиями к надёжности, энергоэффективности и автоматизации.
Состав и технические характеристики:
1. Бункер
Объём: 4 м²
Высота загрузки: 4.8 м
Толщина плиты: 10 мм — 1 шт.
2. Вибрационный питатель GZD960×3800
Размеры лотка: 960×3800 мм
Макс. размер питания: 500 мм
Мощность двигателей: 5.5 кВт × 2 шт. (380 В, 50 Гц)
С колосниковой решеткой — 1 шт.
3. Щековая дробилка PE600×900
Приемное отверстие: 600×900 мм
Макс. размер питания: 500 мм
Диапазон разгрузочного отверстия: 65–125 мм
Мощность двигателя: 75 кВт — 1 шт.
4. Комбинированная конусная дробилка CS1200
Камера дробления: M
Диаметр подвижного конуса: 1200 мм
Макс. размер питания: 156 мм
Крупность продукта: 13–38 мм
Мощность двигателя: 110 кВт
С воздушно-охлаждаемой гидростанцией — 1 шт.
5. Вибрационный грохот 4YZK1848
Размер сита: 1800×4800 мм
Количество дек: 4
Мощность двигателя: 22 кВт — 1 шт.
6. Главный ленточный конвейер B800×11.6 м
Привод: электробарабан с обрезиниванием
Мощность: 15 кВт — 1 шт.
7. Конвейер подачи на грохот B800×18.8 м
Электробарабан
Мощность: 18.5 кВт — 1 шт.
8. Конвейер под грохотом B800×6.5 м
Электробарабан
Мощность: 5.5 кВт — 1 шт.
9. Боковой конвейер от питателя B500×3.3 м
Электробарабан
Мощность: 3 кВт — 1 шт.
10. Внешние ленточные конвейеры для готового продукта B500×15 м
Количество: 3 шт.
Мощность каждого: 5.5 кВт
Включают опорные стойки
11. Главная рама
Прямоугольная рама: сталь Q345B, толщина 10–20 мм
Распределительный бункер: толщина 8 мм
Лестницы, кожухи: 6 мм
Остальные элементы: ≥8 мм
Гидравлические опоры включены
12. Электрическая система
Шкаф управления: частотный пуск основного привода, прямой пуск вспомогательных
Общая установленная мощность: 279.5 кВт
Кабельный комплект: силовые кабели и соединение со шкафом управления
Диапазон эксплуатации: высота до 1000 м, температура –30°C…+40°C
13. Гидравлическая система
Гидроцилиндры подъёма виброгрохота: 2 шт.
Гидростанция: 3 кВт, 20 МПа, 100 л
Полный комплект трубопроводов и арматуры
14. Рабочие габариты: 20.121 × 5.731 × 7.598 м
15. Вес установки: ~60 тонн
16. Производительность: 90–180 т/ч
