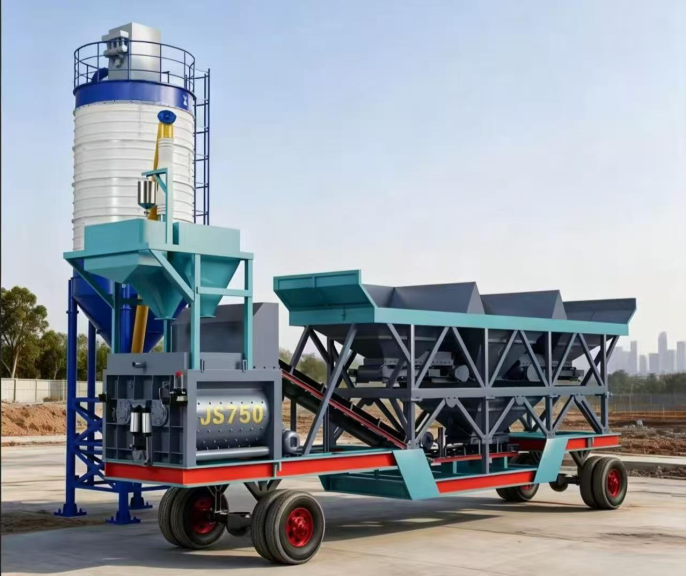

Мобильный бетонный завод YHZS25 с силосом 50 тонн
YHZS25 — мобильный бетонный завод производительностью до 25 м³/ч, предназначенный для приготовления бетонных смесей непосредственно на строительной или производственной площадке.
Завод построен на мобильном шасси и комплектуется двухвальным бетоносмесителем JS750, трёхсекционным накопительным бункером PLD1200, системами весового дозирования компонентов, автоматическим компьютерным управлением и горизонтальным цементным силосом вместимостью 50 тонн.
Мобильное исполнение позволяет перевозить установку между объектами и организовывать производство бетона там, где строительство стационарного РБУ нецелесообразно.
Основные преимущества YHZS25
• Производительность — до 25 м³/ч
• Двухвальный бетоносмеситель JS750
• Три бункера для заполнителей
• Цементный силос вместимостью 50 тонн
• Автоматическое весовое дозирование компонентов
• Отдельные системы дозирования цемента, воды и добавок
• Компьютерная система управления
• Интерфейс управления на русском языке
• Операторская кабина с кондиционером
• Источник бесперебойного питания
• Шнековый конвейер для подачи цемента
• Мобильное шасси с тягово-сцепным устройством
• Возможность перемещения завода между строительными объектами
Производительность и приготовление бетона
Максимальная производительность мобильного бетонного завода YHZS25 составляет 25 м³ готовой бетонной смеси в час.

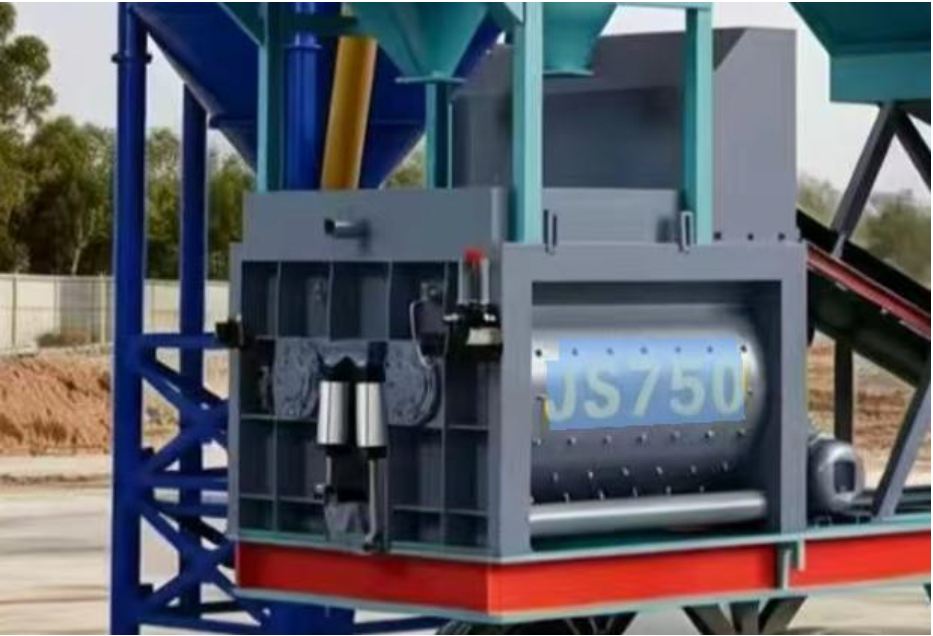

В качестве основного смесительного узла используется двухвальный бетоносмеситель JS750 с электродвигателем мощностью 30 кВт.
Принудительная двухвальная система обеспечивает интенсивное перемешивание компонентов внутри смесительной камеры.
Смеситель оснащён системой смазки, пневматической разгрузочной заслонкой и комплектом высокомарганцовистых литых футеровочных плит, предназначенных для защиты рабочих поверхностей от абразивного износа.

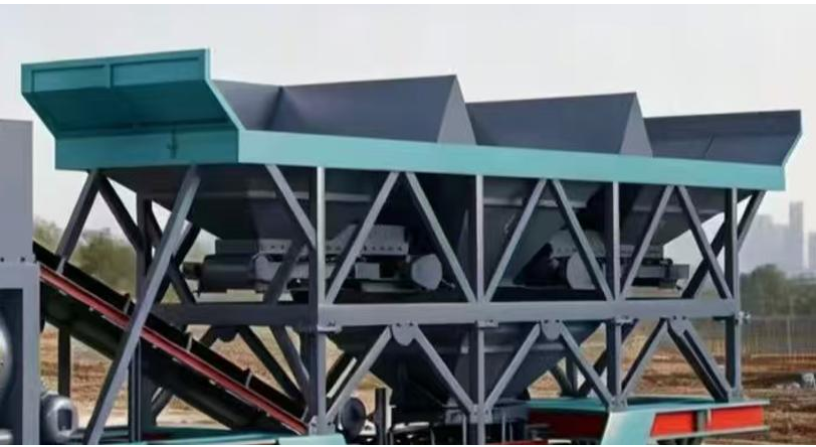

Система хранения и дозирования заполнителей
Для загрузки и предварительного дозирования инертных материалов используется накопительный бункер PLD1200.
Система включает три отдельных бункера объёмом 3,5 м³ каждый. Суммарный объём составляет около 10 м³.
Такая компоновка позволяет раздельно загружать различные виды или фракции заполнителей.
В состав системы входят:
Бункер заполнителей 3,5 м³ — 3 шт.
Дозировочный бункер — 1 шт.
Пневматический цилиндр — 3 шт.
Тензодатчик 1000 кг — 3 шт.
Вибратор — 3 комплекта
Электробарабан 4 кВт — 3 шт.
Горизонтальный ленточный конвейер B500 — 3 комплекта
Диапазон взвешивания заполнителей составляет 600–2500 кг, точность дозирования — ±2 %.
Максимальный допустимый размер заполнителя — 80 мм.

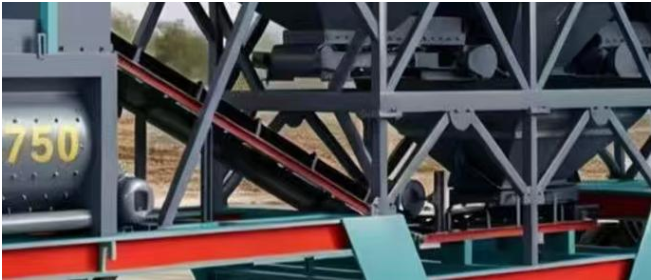

Система подачи заполнителей
Для транспортировки отдозированных заполнителей к смесительному узлу используется система механизированной подачи.
Ленточная система имеет ширину 650 мм и длину 10 метров. Мощность электродвигателя составляет 3 кВт.
Организованная механическая подача позволяет объединить дозирование и загрузку компонентов в единый технологический цикл производства бетонной смеси.

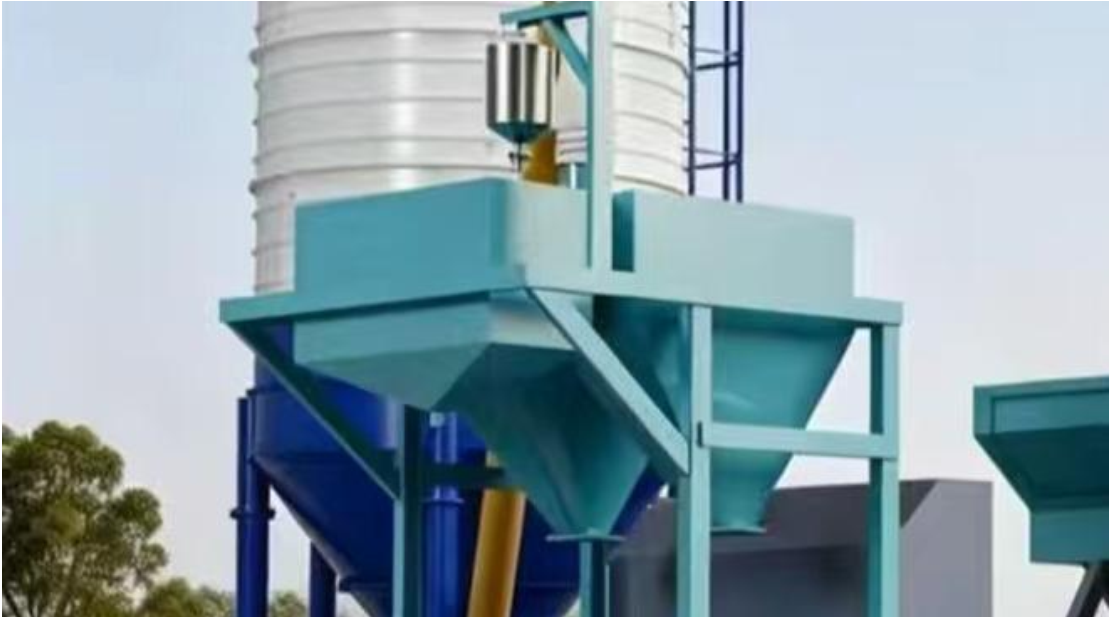

Система взвешивания цемента
Цемент перед поступлением в смеситель проходит отдельное весовое дозирование.
В состав системы входят:
Мерный бункер для цемента — 260 кг
Тензодатчики 1000 кг — 3 шт.
Поворотный затвор Ø300 мм — 1 комплект
Диапазон измерения цемента составляет 300–1800 кг, заявленная точность — ±2 %.
Система дозирования воды
Вода также дозируется по массе перед подачей в смесительный узел.
Система включает:
Мерный бункер для воды — 140 кг
Тензодатчик 1000 кг — 3 шт.
Водяной насос 2,2 кВт — 1 комплект
Диапазон измерения воды составляет 200–500 кг с точностью ±2 %.
Система дозирования добавок
Для приготовления различных рецептур бетона завод оборудован отдельной системой дозирования добавок.
В её состав входят:
Мерный бункер для добавок объёмом 0,1 м³
Насос мощностью 2,2 кВт
Весовой датчик 50 кг
Поворотный затвор Ø65 мм
Наличие отдельного контура позволяет вводить необходимые добавки непосредственно в процессе приготовления бетонной смеси.
Цементный силос 50 тонн
В комплектацию YHZS25 входит горизонтальный цементный силос вместимостью 50 тонн.
Силос предназначен для хранения запаса цемента непосредственно на производственной площадке и его последующей подачи в систему дозирования бетонного завода.
В комплектацию силоса входят:
• фильтр
• предохранительный клапан
• опорные элементы
• устройство для улучшения сыпучести цемента
• необходимые элементы для работы системы хранения и подачи
Горизонтальное исполнение хорошо сочетается с концепцией мобильного бетонного завода и позволяет организовать комплекс без строительства высокого стационарного силосного сооружения.

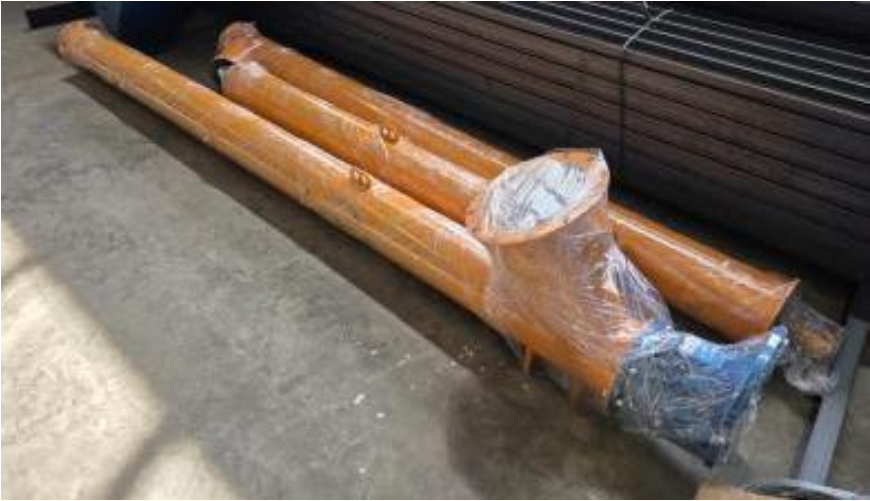

Шнековая подача цемента
Для транспортировки цемента используется шнековый конвейер Ø219 мм длиной 9 метров.
Мощность электродвигателя шнека составляет 11 кВт.
В составе оборудования предусмотрены бункер и устройство для вскрытия мешков, что позволяет организовать загрузку цемента в систему.
Пневматическая система
Для управления исполнительными механизмами используется отдельная пневматическая система.
В комплектацию входят:

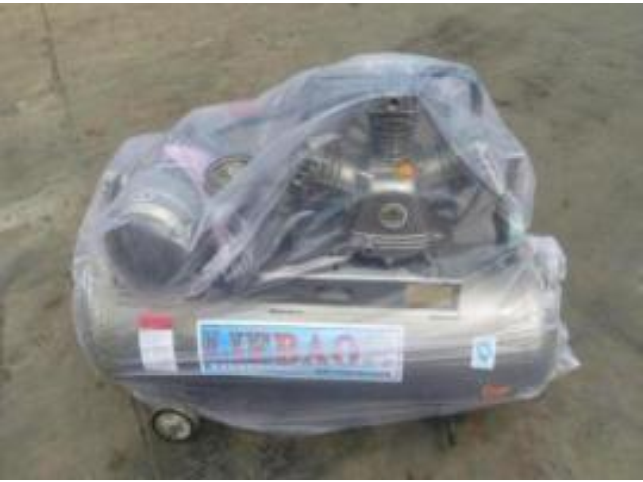

Воздушный компрессор 5,5 кВт — 1 шт.
Электромагнитные клапаны — 1 комплект
Система пневматических трубопроводов — 1 комплект
Пневматика используется для управления заслонками и другими исполнительными механизмами бетонного завода.

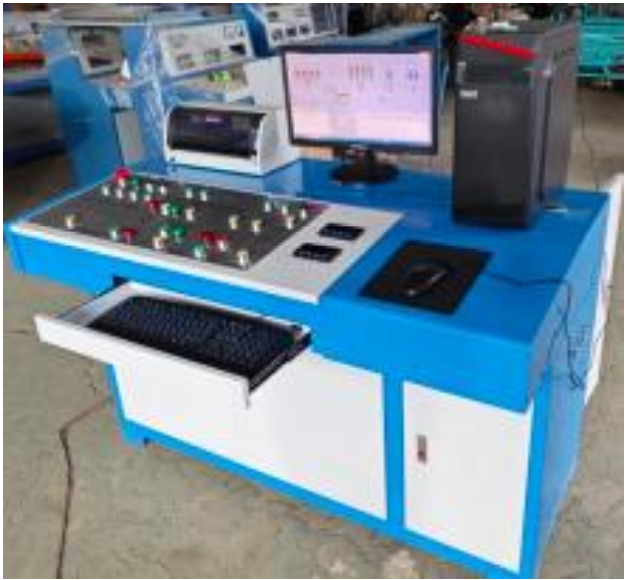

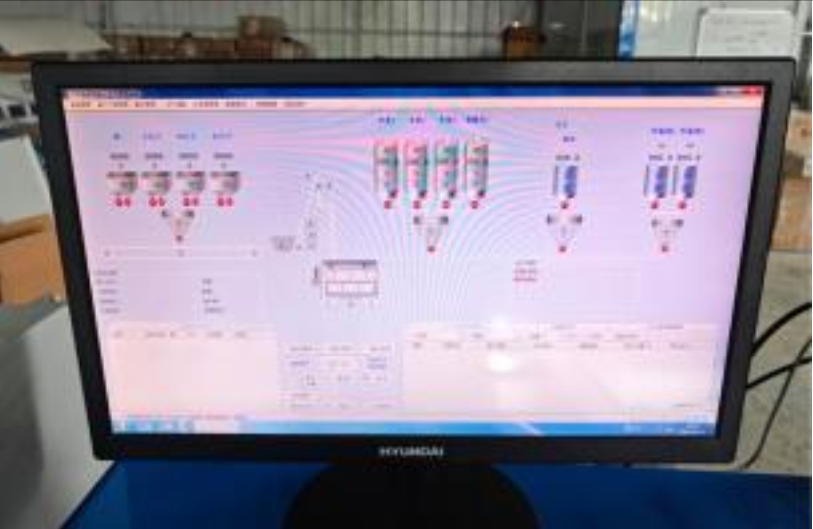

Полностью автоматическая система управления
YHZS25 оборудован компьютерной системой управления, позволяющей контролировать технологический процесс производства бетонной смеси.
Для оператора предусмотрена отдельная кабина.
В состав системы управления входят:
• управляющий компьютер
• интерфейс на русском языке
• система управления Chenge
• операторская кабина
• контакторы Delixi
• автоматические выключатели Delixi
• мини-реле Delixi
• тепловые реле Delixi
• весовой передатчик
• источник бесперебойного питания
• кондиционер
• игольчатый принтер
• комплект электрических кабелей и принадлежностей
Автоматизация позволяет контролировать дозирование компонентов и последовательность технологических операций при приготовлении бетонной смеси.

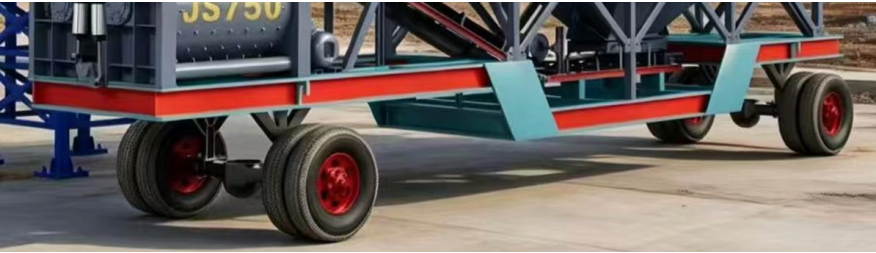

Мобильное исполнение
Одна из главных особенностей YHZS25 — мобильная конструкция.
Основное оборудование размещается на шасси из стали 250# и комплектуется тягово-сцепным устройством.
Ходовая часть оснащена 8 колёсами.
Такая конструкция предназначена для упрощения транспортировки оборудования и его перемещения между строительными объектами по сравнению с классическими стационарными бетонными заводами.
Основные технические характеристики
Модель: YHZS25
Тип: мобильный бетонный завод
Производительность: 25 м³/ч
Бетоносмеситель: JS750
Мощность двигателя смесителя: 30 кВт
Накопительный бункер: PLD1200
Количество бункеров заполнителей: 3
Объём одного бункера: 3,5 м³
Система подачи заполнителей: механизированная
Цементный силос: 50 тонн
Шнековый конвейер: Ø219 мм
Максимальный размер заполнителя: 80 мм
Точность дозирования заполнителей: ±2 %
Точность дозирования цемента: ±2 %
Точность дозирования воды: ±2 %
Высота выгрузки: 1,2 м
Общая мощность: 55 кВт
Система управления: компьютерная, автоматическая
Язык интерфейса: русский
Габаритные размеры: 10500 × 2000 × 3800 мм
Область применения
Мобильный бетонный завод YHZS25 подходит для организации собственного производства бетона непосредственно рядом с местом его использования.
Оборудование может применяться:
• на строительных площадках
• при возведении жилых и коммерческих объектов
• при строительстве складских и промышленных зданий
• при устройстве фундаментов и монолитных конструкций
• при дорожном строительстве
• на удалённых объектах
• при реализации проектов, где требуется перенос производства бетона между площадками
Главное преимущество такой компоновки — возможность получить комплекс для производства бетона с собственным смесительным узлом, дозированием компонентов, автоматическим управлением и запасом цемента до 50 тонн, сохранив при этом мобильность оборудования.
YHZS25 — мобильный бетонный завод производительностью до 25 м³/ч для организации собственного производства бетонной смеси непосредственно на объекте.
