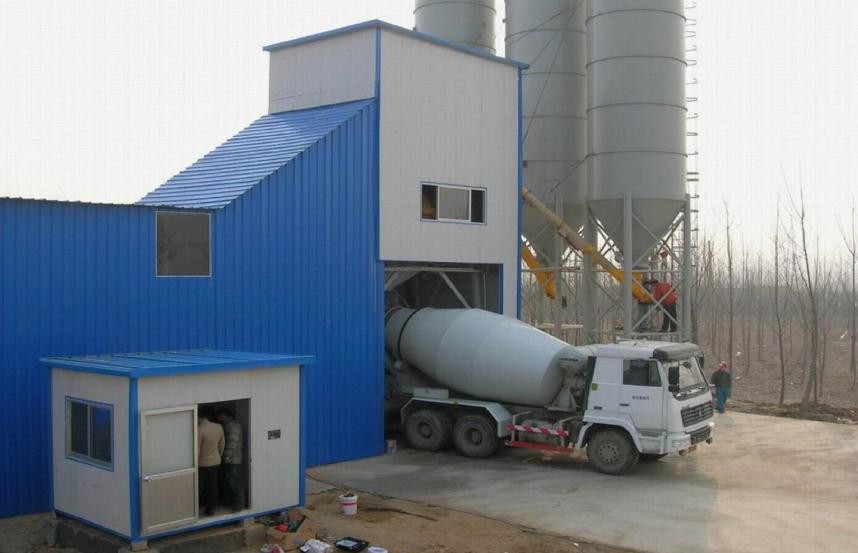

Бетонный завод HZS35 с силосом 100 тонн — зимнее исполнение без сэндвич-панелей
Бетонный завод HZS35 предназначен для производства товарного бетона и строительных смесей с теоретической производительностью до 35 м³/ч. Комплекс оснащён бетоносмесителем JS750, трёхсекционным дозатором заполнителей PLD1200, автоматической системой управления на русском языке и сборным цементным силосом вместимостью 100 тонн.
Зимняя комплектация включает газовый отопительный котёл, теплообменник, коллектор, тепловентилятор, радиатор и систему трубопроводов. При этом сэндвич-панели для наружной обшивки в данную комплектацию не входят.
Дозирование заполнителей

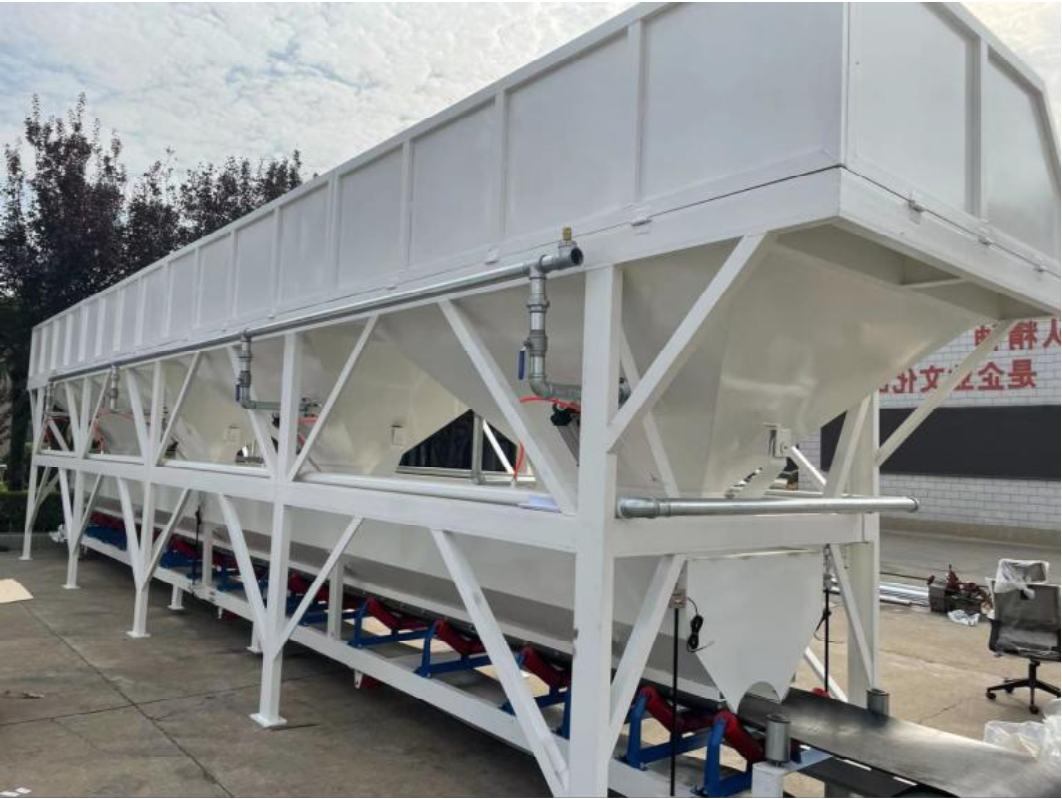

Накопительный бункер PLD1200 состоит из трёх секций общим объёмом до 15 м³. Такая конструкция позволяет раздельно загружать песок и щебень разных фракций.
Для подачи материалов используется конвейерная лента шириной 650 мм с электробарабаном мощностью 5,5 кВт. Заполнители поступают в весовой бункер объёмом 3 м³, после чего в заданной пропорции направляются в смесительную систему.
Смесительная система JS750
Основой завода является принудительный бетоносмеситель JS750 с главным двигателем мощностью 30 кВт. Подача компонентов выполняется подъёмным скипом с отдельным приводом мощностью 7,5 кВт.
Футеровка и лопасти изготовлены из износостойкого сплава, рассчитанного на интенсивную эксплуатацию. Для обслуживания предусмотрен ручной масляный насос. Пневматические цилиндры SC100×200-CA управляют механизмом разгрузки готовой смеси.
Высота выгрузки составляет 3,8 м, что позволяет подавать бетон непосредственно в автобетоносмеситель или другую принимающую технику.

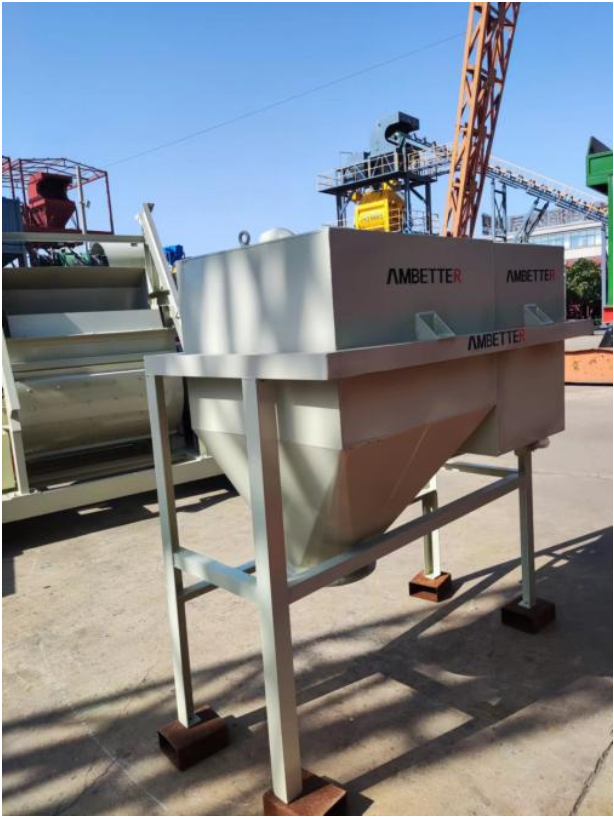

Взвешивание компонентов
Каждый компонент бетонной смеси дозируется отдельно:
весовой бункер для воды — 200 кг;
весовой бункер для цемента — 400 кг;
весовой бункер для химических добавок — 50 кг;
тензодатчики воды — 3 шт. по 500 кг;
тензодатчики цемента — 3 шт. по 500 кг;
тензодатчики добавок — 3 шт. по 50 кг;
водяной насос — 1,1 кВт;
затвор цементного бункера — Ø300 мм;
затвор системы добавок — Ø65 мм.
Раздельное весовое дозирование помогает точно соблюдать заданную рецептуру и поддерживать стабильные характеристики выпускаемого бетона.
Пневматическая система
Пневматическая система включает воздушный компрессор мощностью 2,2 кВт, электромагнитные клапаны и комплект трубопроводов. Она обеспечивает работу затворов, дозирующих устройств и механизма выгрузки смесителя.
Автоматическая система управления
Завод оборудован полностью автоматической системой управления. Оператор контролирует дозирование, загрузку компонентов, смешивание и выгрузку готового бетона из отдельной кабины, расположенной параллельно смесителю.
В комплектацию входят:
электрический шкаф управления;
компьютер и принтер;
русскоязычное программное обеспечение;
основные электрические компоненты;
кабина оператора.
Автоматизация сокращает влияние человеческого фактора и позволяет сохранять заданные рецептуры производства. Для наладки и обслуживания оборудования предусмотрено ручное управление отдельными операциями.
Цементный силос 100 тонн
Сборный вертикальный силос вместимостью 100 тонн предназначен для хранения и подачи цемента. В его комплектацию входят:
фильтр;
предохранительный клапан;
система аэрации;
опорные стойки;
лестница;
соединительные и обслуживающие элементы.
Сборная конструкция упрощает перевозку силоса и его монтаж на месте эксплуатации.
Зимняя система отопления
Для эксплуатации завода в холодное время года предусмотрена система отопления на природном газе. В её состав входят:
корпус газового котла;
контроллер Y2021;
теплообменник из нержавеющей стали 304 площадью 12 м²;
распределительный коллектор DN159;
тепловентилятор;
двухрядный радиатор на 20 секций;
комплект бесшовных труб;
профильная труба 100×100 и 40×80 мм.
Отопительная система предназначена для поддержания рабочих условий внутри будущего защитного контура завода. Сэндвич-панели и устройство наружной обшивки необходимо предусмотреть отдельно.
Основные характеристики
Модель: HZS35
Теоретическая производительность: до 35 м³/ч
Бетоносмеситель: JS750
Мощность двигателя смесителя: 30 кВт
Подача материалов в смеситель: подъёмный скип
Мощность двигателя скипа: 7,5 кВт
Высота выгрузки: 3,8 м
Дозатор заполнителей: PLD1200
Количество бункеров: 3
Общий объём бункеров: до 15 м³
Объём весового бункера: 3 м³
Ширина конвейерной ленты: 650 мм
Мощность электробарабана: 5,5 кВт
Вместимость цементного силоса: 100 т
Система управления: полностью автоматическая
Язык системы управления: русский
Отопительный котёл: газовый, на природном газе
Наружная обшивка сэндвич-панелями: не входит в комплектацию
HZS35 подходит для строительных организаций и производственных площадок, которым необходим собственный источник бетона с автоматическим дозированием компонентов. Зимний комплект позволяет подготовить завод к работе в холодный период, а силос на 100 тонн обеспечивает необходимый запас цемента.
Чтобы уточнить стоимость, сроки поставки, условия монтажа и окончательную комплектацию бетонного завода HZS35, свяжитесь с нашими специалистами.
