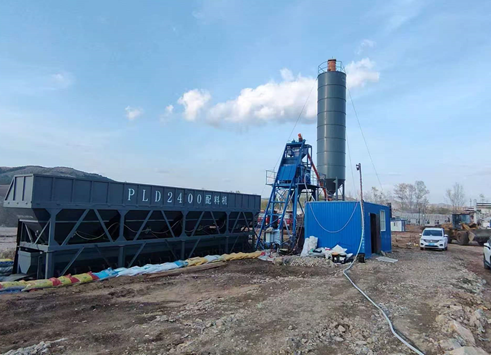

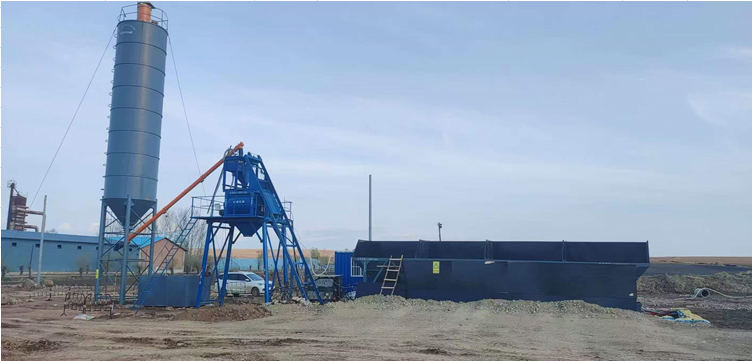

Бетонный завод HLS60 с силосом 100 тонн — зимняя комплектация без сэндвич-панелей
Бетонный завод HLS60 предназначен для автоматизированного производства товарного бетона и строительных растворов. Производительность комплекса составляет до 50 м³ готовой смеси в час.
Завод оснащён двухвальным бетоносмесителем JS1000, трёхсекционным накопительным бункером PLD1600, ленточной системой подачи заполнителей, автоматическими дозаторами воды, цемента и химических добавок, цементным силосом на 100 тонн и компьютерной системой управления.
Для работы при отрицательных температурах в комплектацию включена система отопления с котлом, газовой горелкой, циркуляционным насосом горячей воды и тепловентилятором. Сэндвич-панели для утепления конструкции в поставку не входят.
Основные характеристики HLS60
Производительность — до 50 м³/ч
Бетоносмеситель — JS1000
Мощность двигателей смесителя — 2 × 18,5 кВт
Подача заполнителей — ленточный конвейер
Накопительный бункер — PLD1600
Количество секций бункера — 3
Объём одной секции — 10 м³
Общий объём бункеров — 30 м³
Максимальный размер заполнителя — 80–100 мм
Точность взвешивания заполнителей — ±2%
Высота выгрузки — 3,8 м
Цементный силос — 100 т
Общая установленная мощность — 95 кВт
Общая масса оборудования — около 15 000 кг
Напряжение — 380 В
Частота — 50 Гц
Количество фаз — 3
Управление — полностью автоматическое, компьютерное

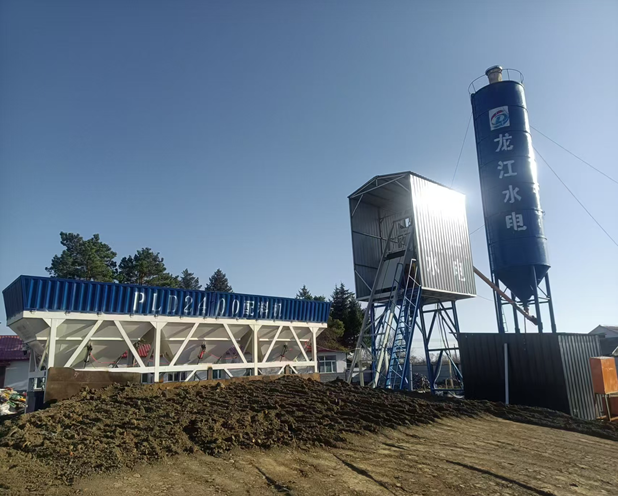

Накопительный бункер PLD1600
Трёхсекционный бункер позволяет раздельно хранить и дозировать разные виды заполнителей.
В комплектацию входят:
три накопительные секции по 10 м³;
шесть дозировочных бункеров;
шесть пневмоцилиндров;
шесть тензодатчиков грузоподъёмностью по 1 т;
два вибратора мощностью по 0,75 кВт;
электробарабан мощностью 7,5 кВт;
горизонтальный ленточный конвейер B650.
Общий объём накопительных бункеров составляет 30 м³.

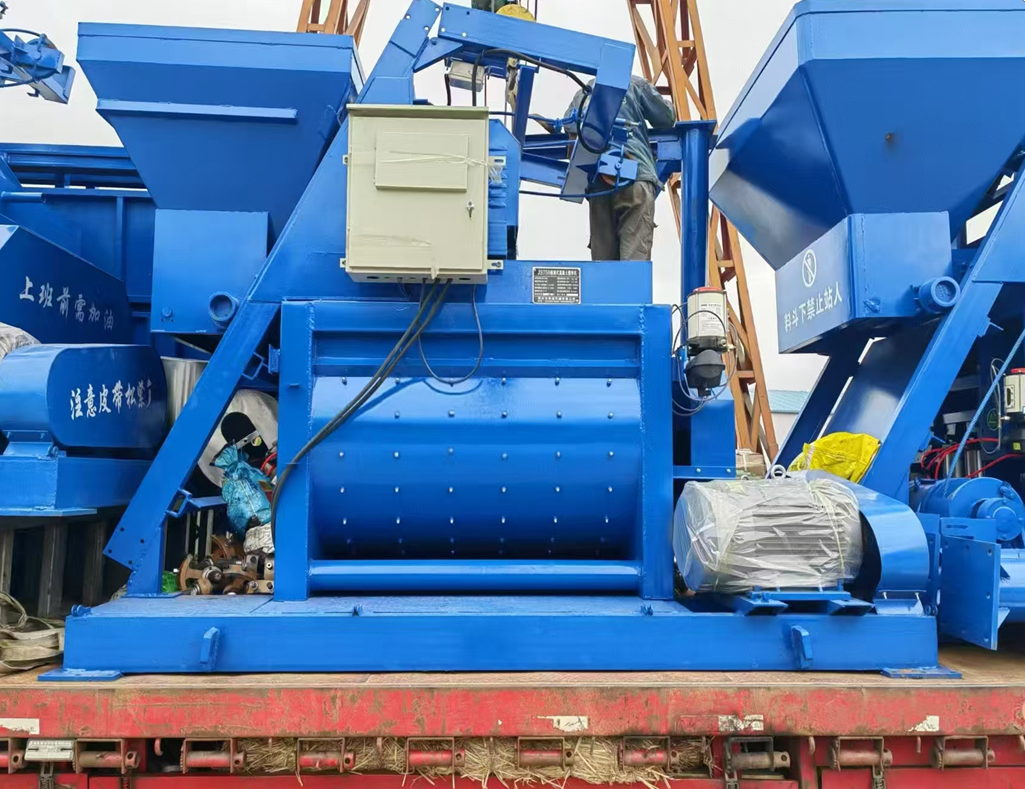

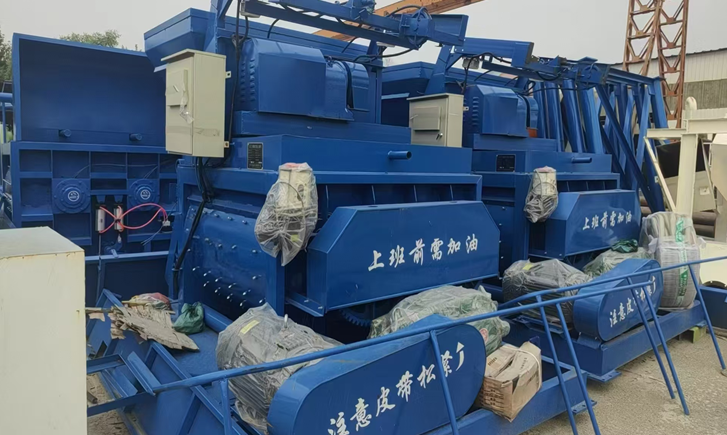

Смесительная система JS1000
Двухвальный бетоносмеситель JS1000 обеспечивает интенсивное перемешивание компонентов и получение однородной бетонной смеси.
Мощность двигателей — 2 × 18,5 кВт
Мощность подъёмного двигателя — 3 кВт
Выгрузка смеси — через пневматическую заслонку
Футеровка — литые высокомарганцовистые плиты
Централизованная система смазки
В комплекте — колонны, лестницы, рабочие площадки и защитные перила

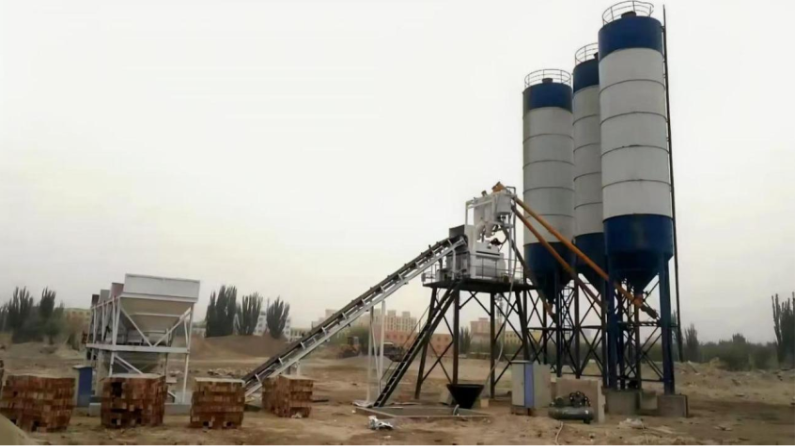

Ленточная система подачи заполнителей
Заполнители поступают от дозирующего комплекса PLD1600 к смесителю по наклонному ленточному конвейеру.
Тип конвейера — B650
Ширина ленты — 650 мм
Длина — 18 м
Мощность электробарабана — 22 кВт
Натяжные устройства и опоры — в комплекте
Пешеходные дорожки и защитные перила — в комплекте
Система взвешивания воды
Объём дозировочного бункера — 0,45 м³
Мощность водяного насоса — 3 кВт
Тензодатчики на 1000 кг — 3 шт.
Дроссельная заслонка — Ø80 мм
Водяной трубопровод — в комплекте
Система обеспечивает автоматическую подачу и точное дозирование воды в соответствии с заданной рецептурой.
Система дозирования цемента
Объём дозатора цемента — 0,7 м³
Тензодатчики на 1000 кг — 3 шт.
Дроссельная заслонка — Ø300 мм
Цемент поступает из силоса в весовой дозатор по винтовому конвейеру, после чего подаётся в смеситель.
Подача и дозирование химических добавок
Объём бака — 0,05 м³
Мощность насоса — 2,2 кВт
Тензодатчик — 50 кг
Дроссельная заслонка — Ø65 мм
Трубопровод — в комплекте
Отдельная система позволяет автоматически вводить химические добавки в соответствии с выбранной рецептурой бетонной смеси.
Пневматическая система
Пневматическая система управляет заслонками дозаторов и выгрузкой готовой смеси.
В комплект входят:
воздушный компрессор мощностью 7,5 кВт;
комплект электромагнитных клапанов;
система пневматических трубопроводов.
Автоматическая система управления
Все основные процессы контролируются из утеплённой операторской кабины:
- дозирование заполнителей, цемента, воды и добавок;
- подача компонентов;
- приготовление бетонной смеси;
- выгрузка готового продукта;
- хранение и печать данных о произведённых замесах.
В комплект входят:
- управляющий компьютер;
- пульт управления HLS60;
- силовой и слаботочный шкафы;
- система управления Chenge;
- контакторы, автоматические выключатели, мини-реле и тепловые реле Delixi;
- источник бесперебойного питания;
- весовой передатчик;
- игольчатый принтер;
- кондиционер;
- комплект электрических кабелей;
- операторская кабина.
Система подачи цемента
- Винтовой конвейер — Ø219 × 9000 мм
- Мощность двигателя — 11 кВт
- Количество — 1 комплект

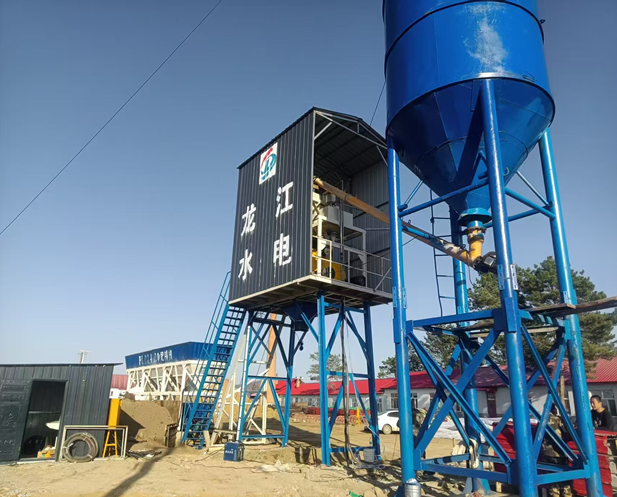

Сборный цементный силос на 100 тонн
В комплектацию силоса входят:
- фильтр;
- предохранительный клапан;
- система аэрации;
- опорные стойки;
- наружная лестница;
- необходимые соединительные элементы.
Сборная конструкция упрощает транспортировку силоса к месту монтажа.
Зимняя система отопления
Комплектация рассчитана на подготовку материалов и работу оборудования в холодное время года.
- Мощность котла — 0,35 МВт
- Газовая горелка — 300 000 ккал
- Компьютерный контроллер — Y2021
- Дымоход — Ø219 мм
- Циркуляционный насос горячей воды
- Тепловентилятор
- Комплект теплопроводов
Система используется для нагрева воды и поддержания необходимой температуры рабочих узлов. Теплоизоляционная обшивка из сэндвич-панелей в данную комплектацию не включена и при необходимости предусматривается отдельно.
Преимущества бетонного завода HLS60
- производительность до 50 м³/ч;
- автоматическое управление всеми этапами приготовления смеси;
- вместительный трёхсекционный бункер общим объёмом 30 м³;
- двухвальный смеситель JS1000;
- точное весовое дозирование компонентов;
- отдельная система подачи химических добавок;
- цементный силос на 100 тонн;
- зимняя система отопления;
- компьютерное хранение и печать данных о замесах;
- рабочие площадки, лестницы и защитные ограждения в комплекте.
Компания «ТРЕЙД» организует поставку бетонного завода HLS60 из Китая. Поможем согласовать комплектацию, условия доставки, монтаж и подготовку оборудования к эксплуатации.
Свяжитесь с нами, чтобы получить коммерческое предложение и рассчитать стоимость поставки бетонного завода HLS60.
