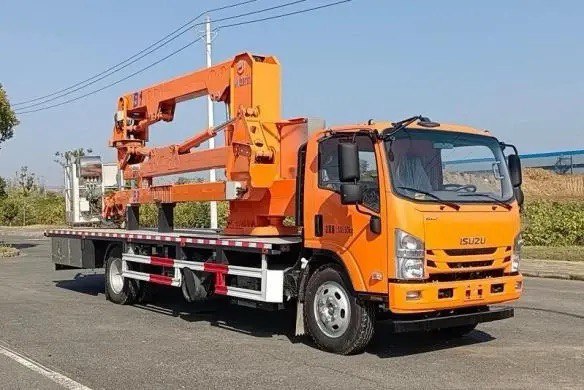

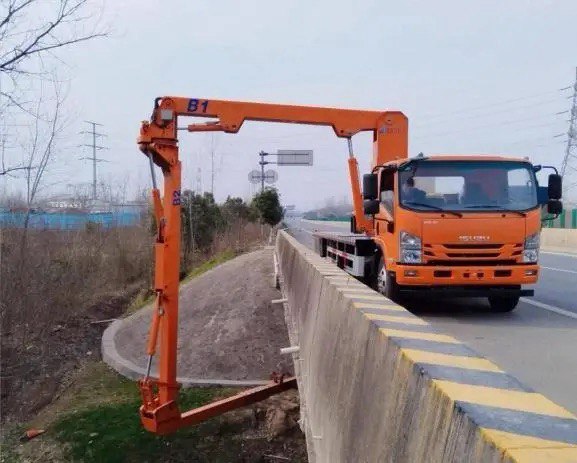

Мостовая инспекционная машина CLH5110JQJADS
С коленчатой стрелой 8 м на шасси Isuzu 700P

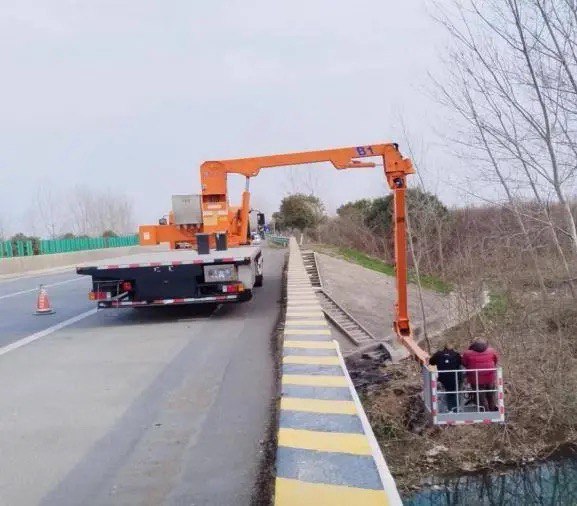

Мостовая инспекционная машина CLH5110JQJADS предназначена для обследования, технического обслуживания и ремонта мостовых сооружений. Оборудование обеспечивает безопасную доставку персонала, инструмента и материалов под мост, позволяя выполнять работы без перекрытия движения или с минимальным ограничением полосы.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Номинальная нагрузка люльки — 250 кг

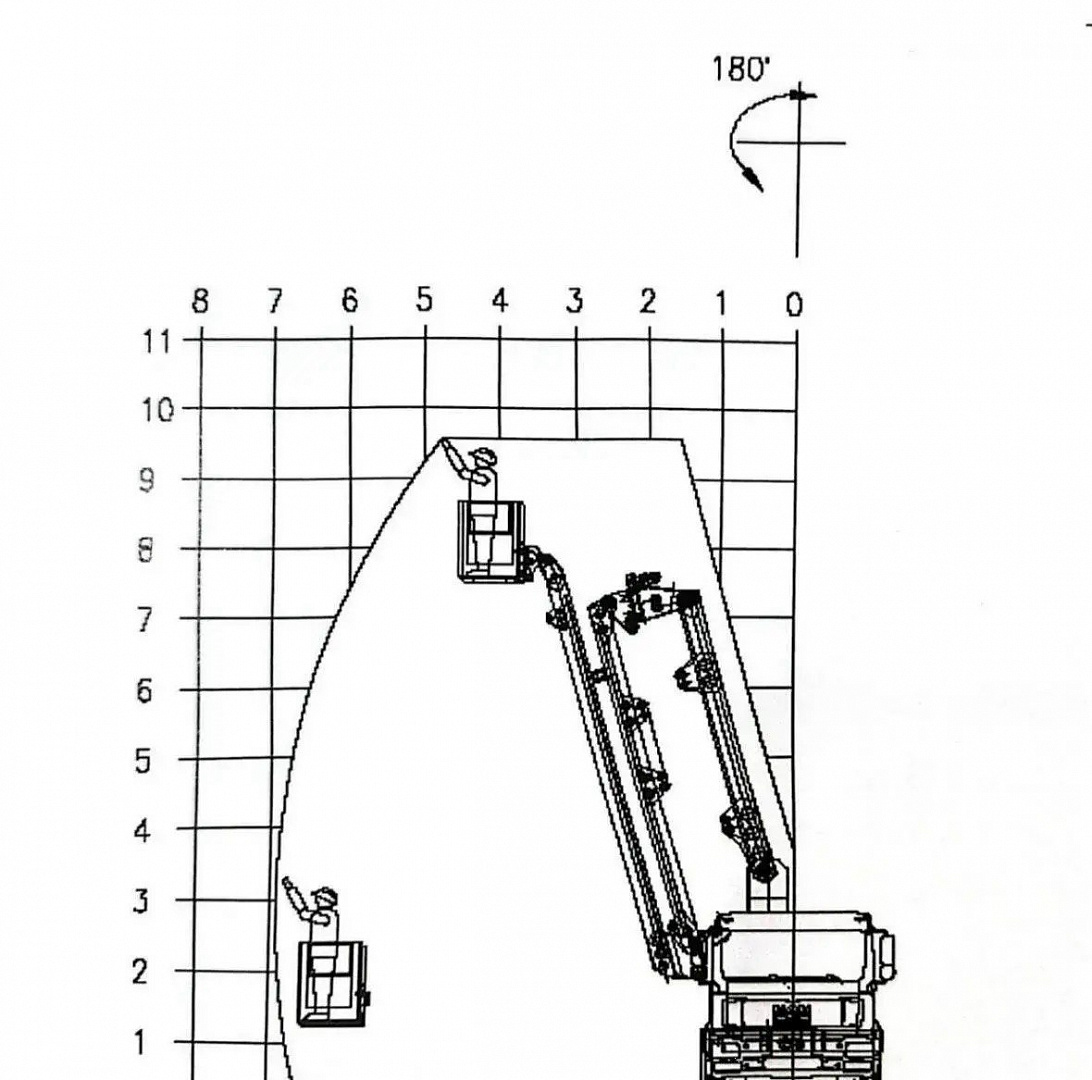

Максимальная высота подъема — 9,5 м
Рабочее расстояние под мостом — 2,8 м
Расстояние опускания под мостом — 12,5 м
Расстояние поперечного перемещения по тротуару моста — 8 м
ОБЩИЕ ПАРАМЕТРЫ
Модель шасси — QL1110ANPAY
Модель двигателя — 4HK1-TCG60 дизельный
Мощность двигателя — 205 л.с. (139 кВт)
Экологический класс — China (Евро-6)
Тип коробки передач — Isuzu специализированная
Колесная база — 5200 мм
Объём топливного бака — 200 л
Дополнительное оборудование:
ABS, климат-контроль, электроподъемники, электропривод зеркал заднего вида
Кабина — однорядная, на 3 человека, оснащена кондиционером
Производитель шасси — Qingling Motors Co., Ltd.
РАБОЧАЯ ПЛАТФОРМА
Ограждение и настил — алюминиевое ограждение и противоскользящий настил
Система отбора мощности — механическое управление
Размеры платформы — длина 1,2 м, ширина 1 м

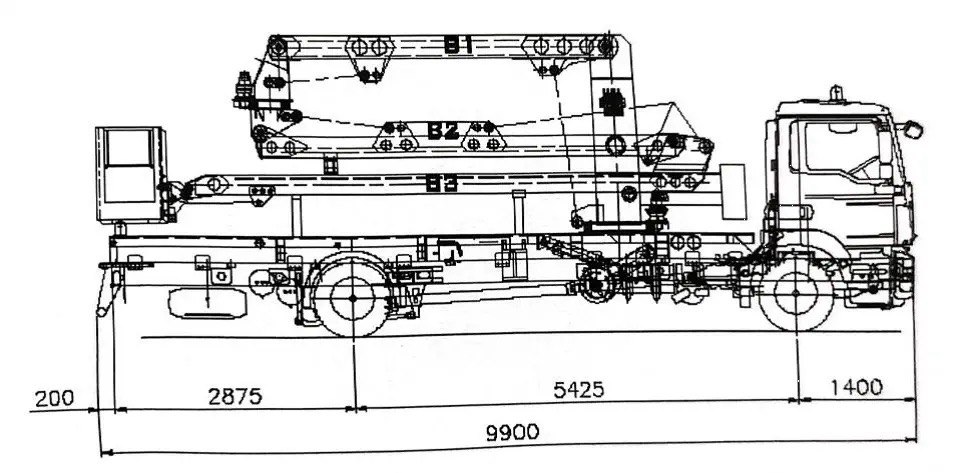

Тип стрелы — трехсекционная складывающаяся стрела
Поворотное устройство — неполноповоротное, 180°
Аутригеры (опоры) — оснащены колесами для перемещения
Управление — электрическое управление (опционально) с рабочей платформы и с земли (пульт ДУ)
Система управления — электрогидравлическая пропорциональная система, обеспечивает бесступенчатое регулирование скорости
Система выравнивания — гидравлическое автоматическое выравнивание

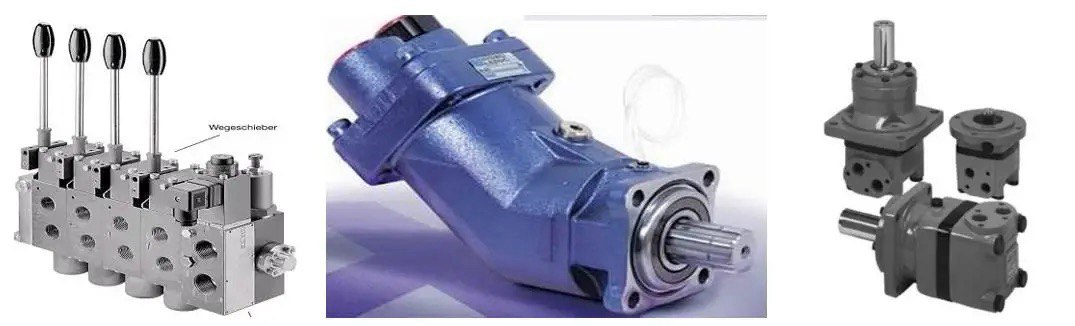

ИМПОРТНЫЕ КОМПОНЕНТЫ
Насос — Франция
Ходовая часть (механизм), поворотный механизм — Италия, Дания
Гидромотор — Дания
Гидрозамок (балансовый клапан) — США, Италия
Гидрораспределитель — Италия
Мост (передний) — США
Кабеленесущий канал (цепь), путевой выключатель, манометр — Германия
Блок управления — Финляндия
Металлоконструкции, гидроцилиндры — Chengli Heavy Industry
КОМПЛЕКТАЦИЯ УСТАНОВКИ
Генераторная установка
Система орошения (распыления)
Резервная силовая установка
Проводная переговорная система
Беспроводная переговорная система
Система видеонаблюдения за платформой и задним видом
Освещение платформы
Освещение основной стрелы
Сигнальная лампа противовеса
Стрелочный световой индикатор
Кронштейн для конусов
Инструментальный ящик
КОМПЛЕКТАЦИЯ БЕЗОПАСНОСТИ
Инструмент для шасси (штатный) — 1 комплект
Комплект инструмента для мосторемонтной машины — 1 комплект
Беспроводные рации — 2 шт.
Страховочные привязи (ремни безопасности) — 2 шт.
Защитные каски — 2 шт.
Светоотражающие жилеты — 2 шт.
Комплект запасных частей и принадлежностей (фитинги, винты для ползунов, предохранители, рукава высокого давления, ремкомплекты уплотнений и т.д.) — 1 комплект
ДОПОЛНИТЕЛЬНО
Устройство для обследования и ремонта мостов — доставка персонала, приборов, инструментов и материалов под мост для выполнения соответствующих работ
Вспомогательная силовая система — вспомогательная силовая установка
Генераторная установка — обеспечивает электропитание рабочей платформы
Средства связи — переговорное оборудование для оперативной связи между персоналом на мосту и под мостом
Концевой выключатель опор — запрещает работу надстройки, если опоры выдвинуты не полностью
Концевой выключатель вертикального подъема — контролирует и останавливает движение при полном выдвижении вертикальной секции

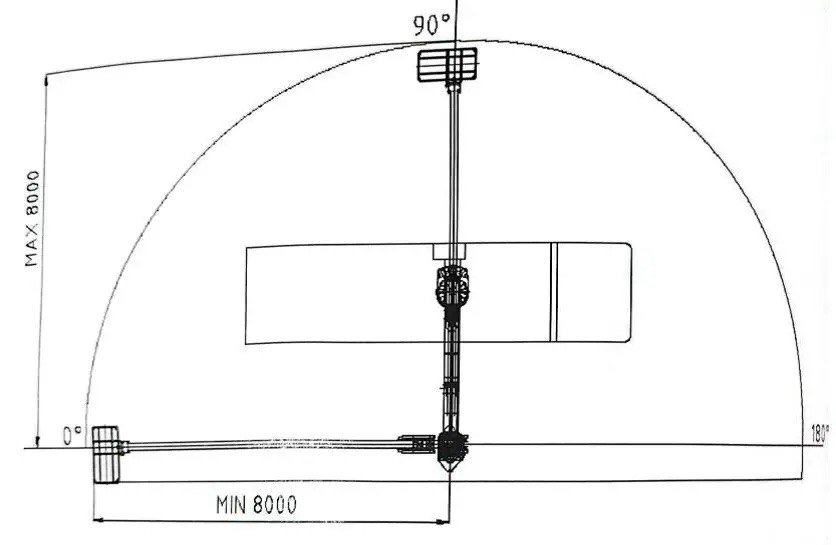

Контроль угла поворота под мостом — допустимый угол 0°~180°
Управление безопасной зоной поворота под мостом — поворот 0°~180°
Аварийные выключатели (кнопки STOP) — расположены в задней части, на соединительной раме, в рабочей люльке, в кабине; мгновенно обесточивают оборудование и останавливают все движения
Защитные устройства исполнительных механизмов — гидрозамки, балансировочные клапаны, тормоза
Механические упоры в крайних положениях — поворот 0°~180°
Механический упор телескопирования платформы — ограничитель в крайнем выдвинутом положении
Механический упор вертикальной стрелы — обеспечивает безопасность при движении автомобиля
ОСОБЕННОСТИ МОДЕЛИ

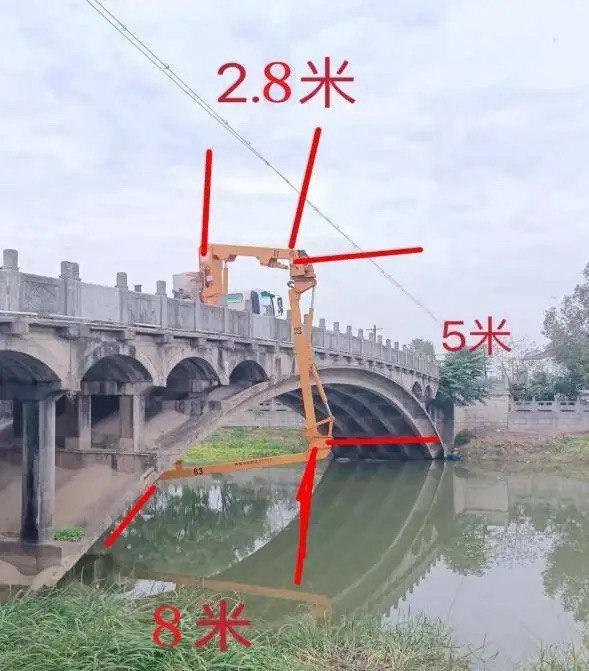

Рабочая платформа обеспечивает грузоподъемность 250 кг, максимальную рабочую высоту 9,5 метра, поперечное перемещение (вылет) 2,8 метра, расстояние работы под мостом 12,5 метра и расстояние поперечного перемещения по мосту 8 метров.
Управление выдвижением вертикальной стрелы осуществляется одним гидроцилиндром. Опоры оснащены колесами для перемещения передней стрелы, что повышает безопасность и надежность эксплуатации.
Небольшая ширина перекрытия полосы движения во время работы снижает влияние на дорожное движение и уменьшает риск столкновения с другими транспортными средствами.
Свяжитесь с нами для получения коммерческого предложения, технической консультации и расчета сроков поставки мостовой инспекционной машины CLH5110JQJADS.
