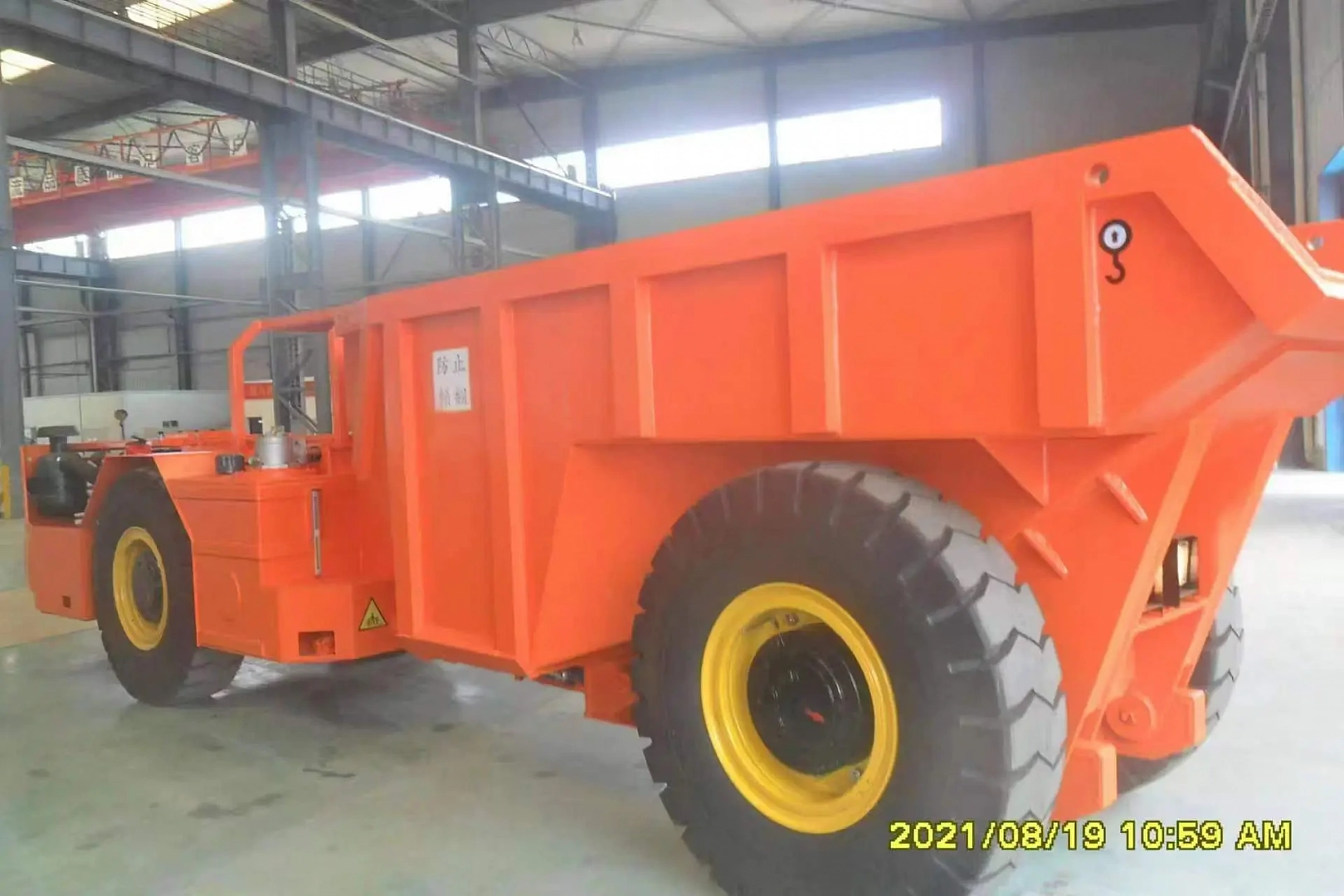

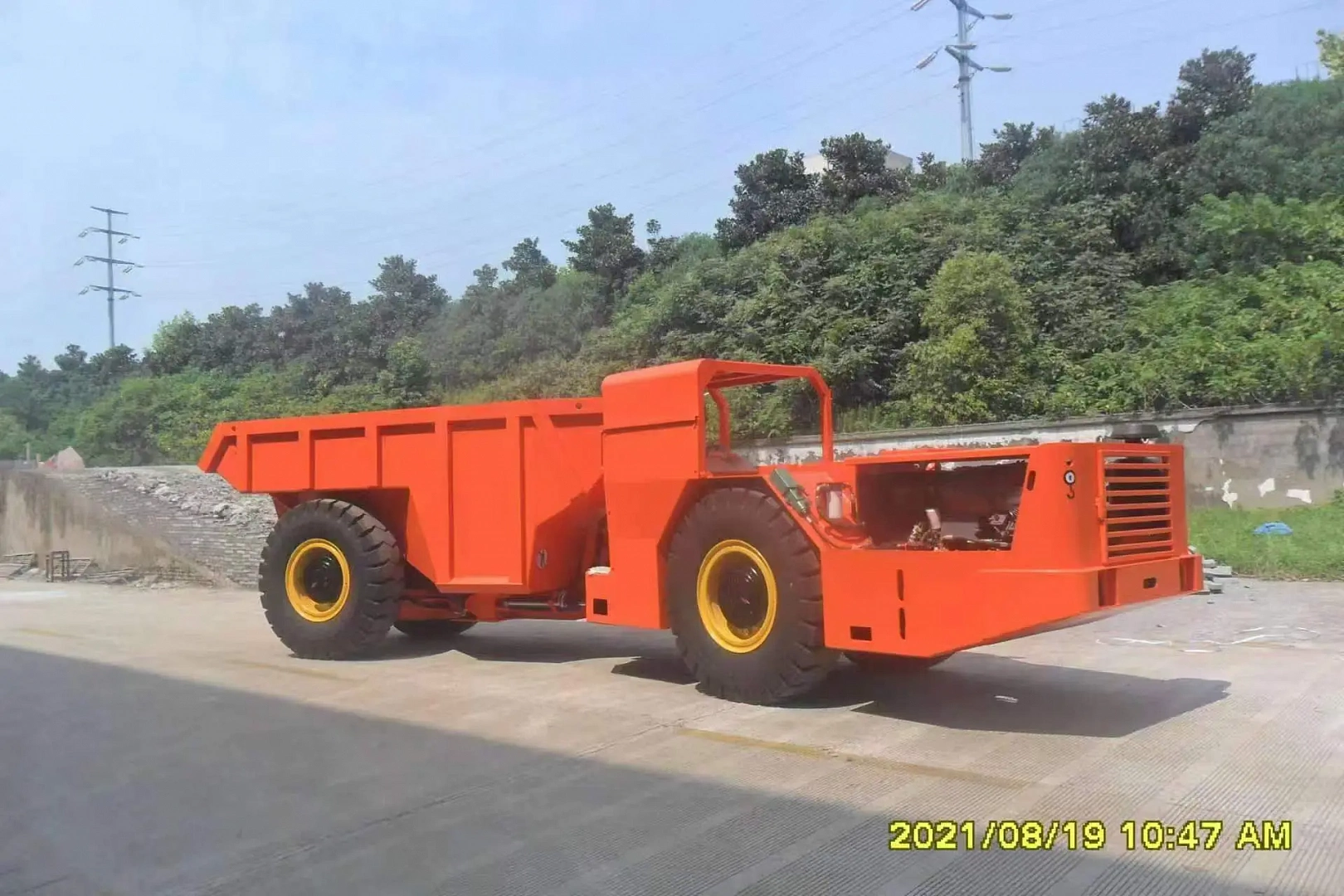

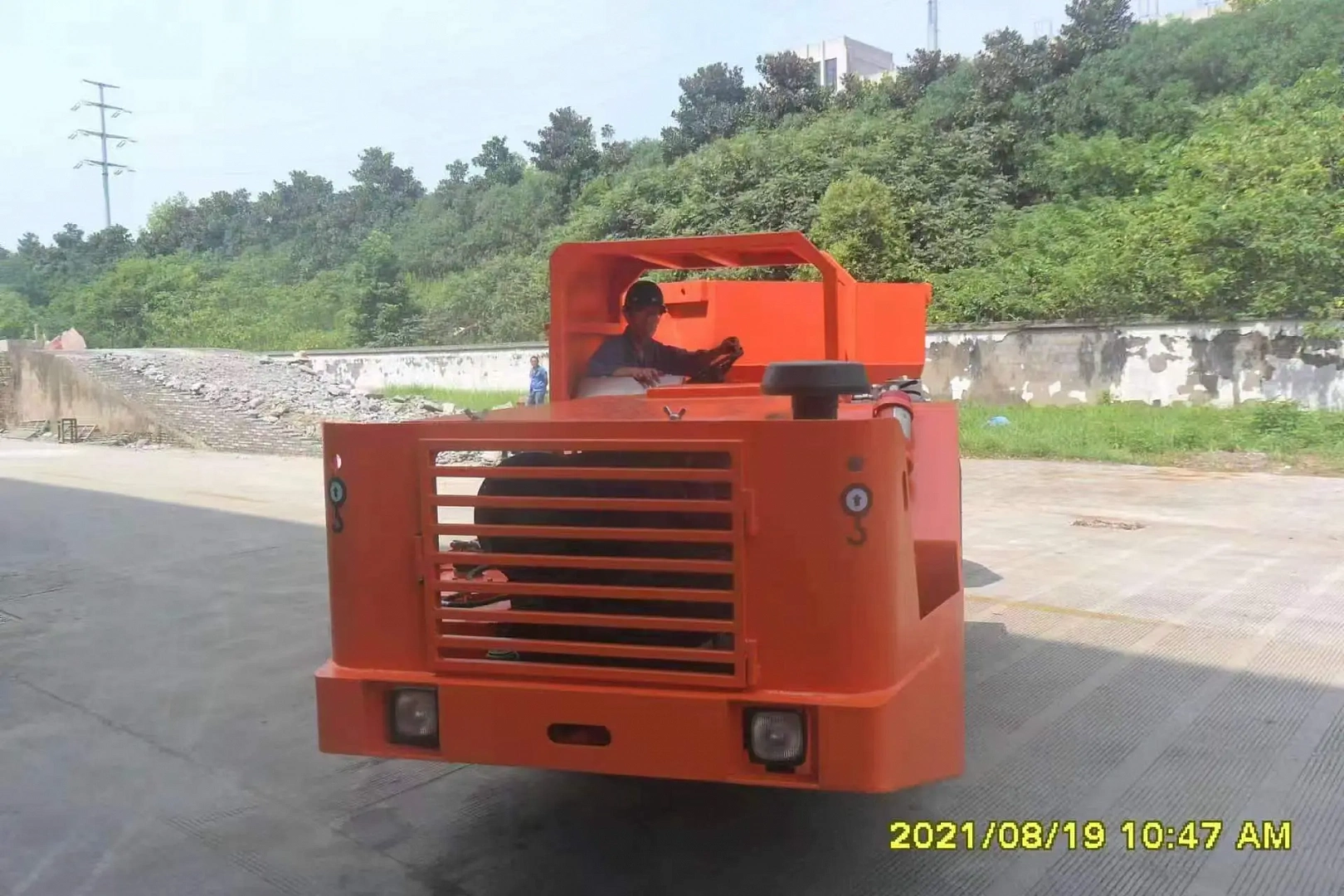

Шахтный самосвал UK-10
Надёжная машина для подземных работ с грузоподъёмностью до 12 тонн
Шахтный самосвал UK-10 предназначен для транспортировки горной массы в подземных условиях. Он обладает высокой проходимостью, прочной конструкцией и современными комплектующими от ведущих мировых производителей. Машина адаптирована для работы в сложных условиях ограниченного пространства и крутых уклонов.
Технические характеристики
Максимальная скорость движения:
• 5 ± 0,5 км/ч
• 10 ± 0,5 км/ч
• 17 ± 1 км/ч
• 22,5 ± 1 км/чНоминальная мощность двигателя: 119 кВт
Макс. тяговое усилие: ≥ 96 кН
Макс. преодолеваемый уклон: 25% (16°)
Дорожный просвет: ≥ 260 мм
Макс. угол поперечного наклона: 9 ± 1°
Колёсная база: 4600 ± 10 мм
Колея: 1530 ± 10 мм
Эксплуатационная масса: 9500 ± 500 кг
Грузоподъёмность: 12 000 кг
Объём ковша: 6 ± 0,5 м³
Габариты с крышей (Д×Ш×В): 7900 × 1940 × 2210 мм
Радиус поворота (внутр./внеш.): 4945 / 7930 мм
Разборка по узлам
Передняя рама: 4080×1840×1135 мм
Ковш: 3862×1780×1515 мм
Основные узлы и агрегаты
Двигатель: Q8B4.5 (Cummins)
Коробка передач: C270 (Dana, США)
Трансмиссия: R32000 (Dana, США)
Передний/задний мост: QY150 (Сюйчжоу, Китай)
Карданный вал: Китай
Регулятор подачи топлива: 12-460-150 (MICO, США)
Сажевый фильтр: 88x/88 (отечественный или EC8 импортный)
Шины: 14.00-24, обод — 10.00-24
Рулевой насос: GPC4 (Тяньцзинь)
Тормозной насос: 6.5 (Тяньцзинь)
Гидравлика и управление
Заправочный клапан: 06-463-314 (MICO, оригинал)
Ножной тормозной клапан: 03-460-300R (MICO, оригинал)
Соленоидный клапан: 4W510JB31B/CG24N0ZSL (Huade Hydraulic)
Главный рабочий клапан: DC25E1-R22T-1 (Чанцзян)
Аккумулятор: NX01.6/20 (1.61×3 шт., Шанхай Лисинь)
Рулевой механизм: BZZI-B1000C
Опора поворотного круга: 110.25.560.001 (Сюйчжоу)
Гидроцилиндры: Шаогуань
Электронные компоненты: Deutsch, Honeywell, TE Connectivity
Батареи: 6-QA-160-12V (2 шт.)
Преимущества самосвала UK-10
Надёжность
Двигатель Cummins — высокая мощность и ресурс.
Трансмиссия и КПП — DANA (США).
Тормозные компоненты — MICO (США), SAFIM (Италия), SUN (США).
Антикоррозийная защита конструкции и термообработка металла.
Импортная электроника (Deutsch, Honeywell, Tyco и др.).
Экономичность
Компоненты от мировых брендов — меньше простоев и затрат на обслуживание.
Экологичность
Система очистки выхлопа от импортных производителей снижает уровень вредных выбросов.
Удобство эксплуатации
Индивидуальное проектирование кузова под плотность руды.
Электронная система управления двигателем (PLC).
Централизованная система смазки.
Система автоматического пожаротушения.
Гидроусилитель рулевого управления.
Плавное бесступенчатое управление скоростью.
