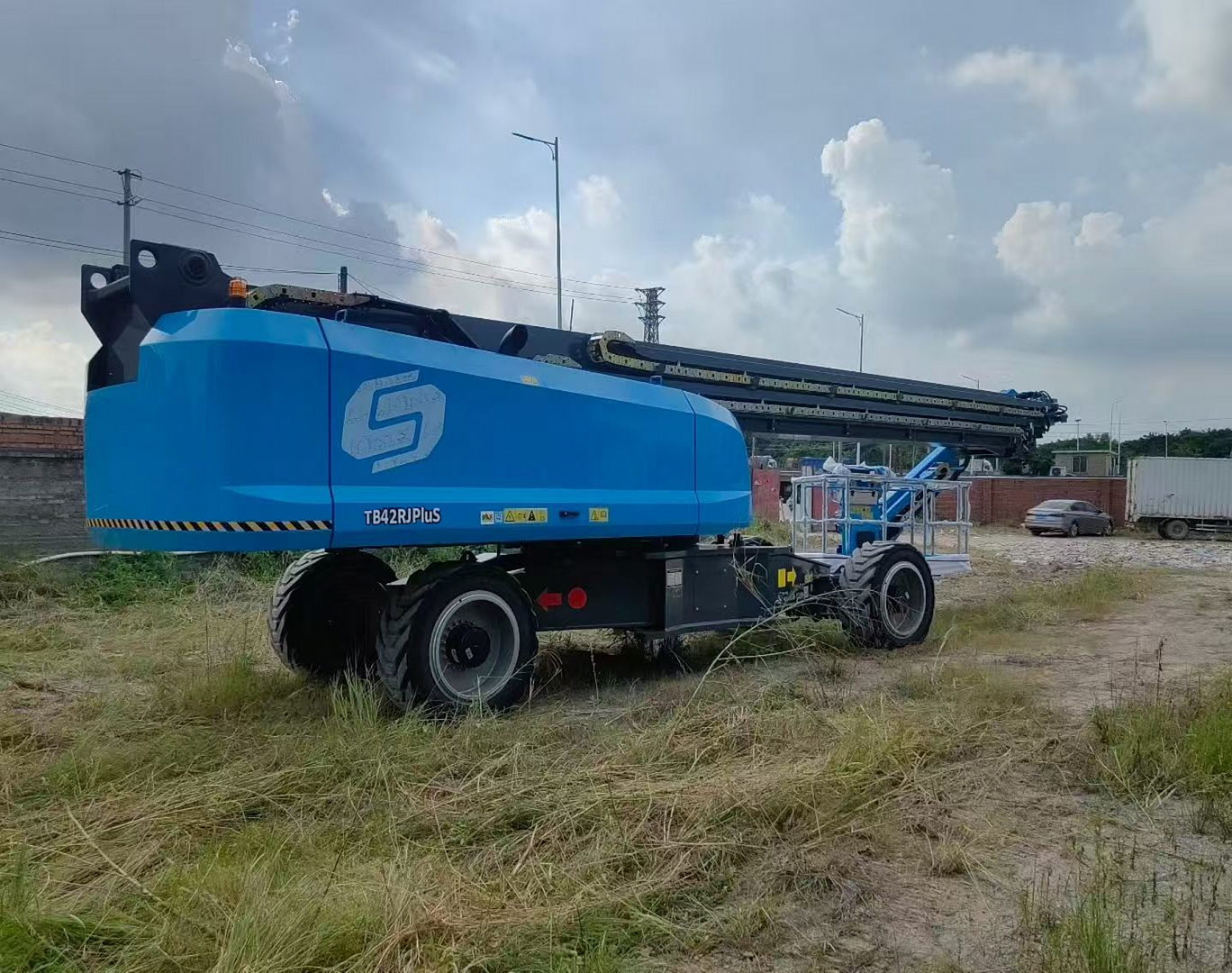

Подъёмная платформа с прямой стрелой TB42RJ-PLUS предназначена для выполнения высотных работ при строительстве, монтаже, обслуживании зданий, промышленного оборудования и инженерных систем. Машина обеспечивает безопасный доступ к рабочей зоне на большой высоте и отличается высокой грузоподъёмностью, большим вылетом стрелы и высокой манёвренностью.
Размеры
Максимальная высота подъёма платформы: 41,6 м
Максимальная рабочая высота: 43,6 м
Максимальный горизонтальный вылет:
с ограничением — 22,1 м
с дополнительным ограничением — 23 м
без ограничения — 24,1 м
Максимальный рабочий радиус:
с ограничением — 22,7 м
с дополнительным ограничением — 23,6 м
без ограничения — 24,7 м
Длина:
в сложенном положении — 15,24 м
в транспортном положении — 11,94 м
Ширина:
в сложенном положении — 2,49 м
с развернутыми опорами — 3,84 м
Высота в сложенном положении: 2,84 м
Колесная база:
с развернутыми опорами — 3,99 м
со сложенными опорами — 4,4 м
Дорожный просвет: 0,43 м
Размеры рабочей платформы:
2,44 × 0,91 × 1,1 м
Характеристики
Номинальная нагрузка:
с ограничением — 480 кг
с дополнительным ограничением — 340 кг
без ограничения — 250 кг
Максимальное количество людей на платформе:
3 человека и инструмент / 2 человека и инструмент / 2 человека и инструмент.
Поворот поворотной платформы: 360° непрерывный
Поворот рабочей платформы: 180°
Максимальная скорость передвижения:
в сложенном положении — до 4,4 км/ч
в поднятом состоянии — до 0,7 км/ч
Преодолеваемый подъём: 40 % (полный привод)
Радиус поворота (опоры сложены):
внутренний — 3,98 м
внешний — 6,37 м
Радиус поворота (опоры развернуты):
внутренний — 1,89 м
внешний — 5,22 м
Задний габарит поворотной платформы:
опоры сложены — 2,32 м
опоры развернуты — 1,64 м
Допустимый угол наклона при работе: 5°
Привод и управление: 4WD × 4WS (полный привод и управление всеми колёсами)
Тип шин:
445/65-24 / 12.00 (сплошные)
или 445.55D710 (пенонаполненные)
Силовая установка
Двигатель: Yuchai YCF3075-T480
Мощность: 55,8 кВт при 2200 об/мин
Экологический стандарт: Китай-IV
Напряжение системы управления: 12 В
Объём топливного бака: 200 л
Объём гидравлического бака: 280 л
Вес и габариты
Масса машины: 22 400 кг
Габаритные размеры:
15240 × 2490 × 2840 мм
