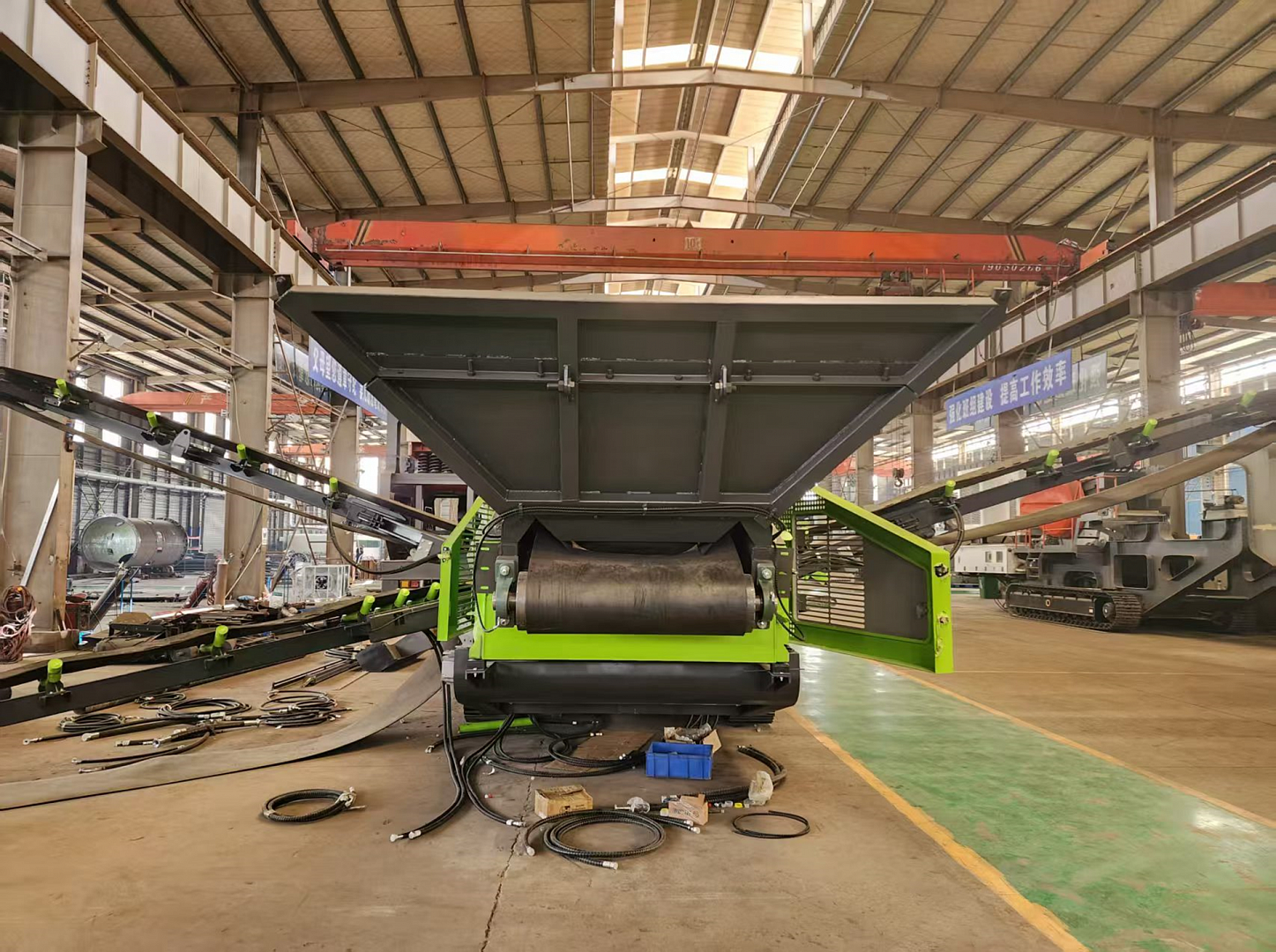

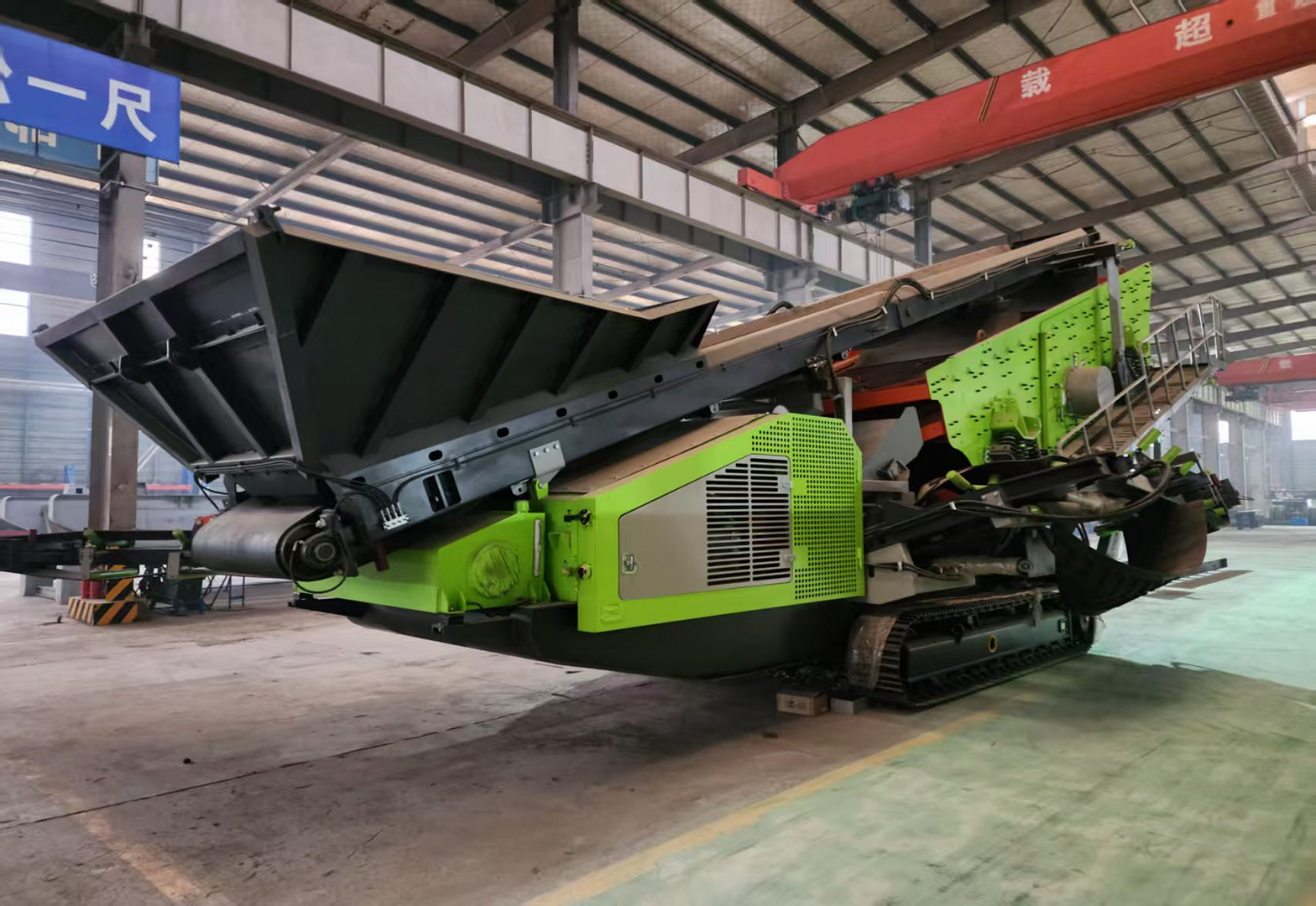

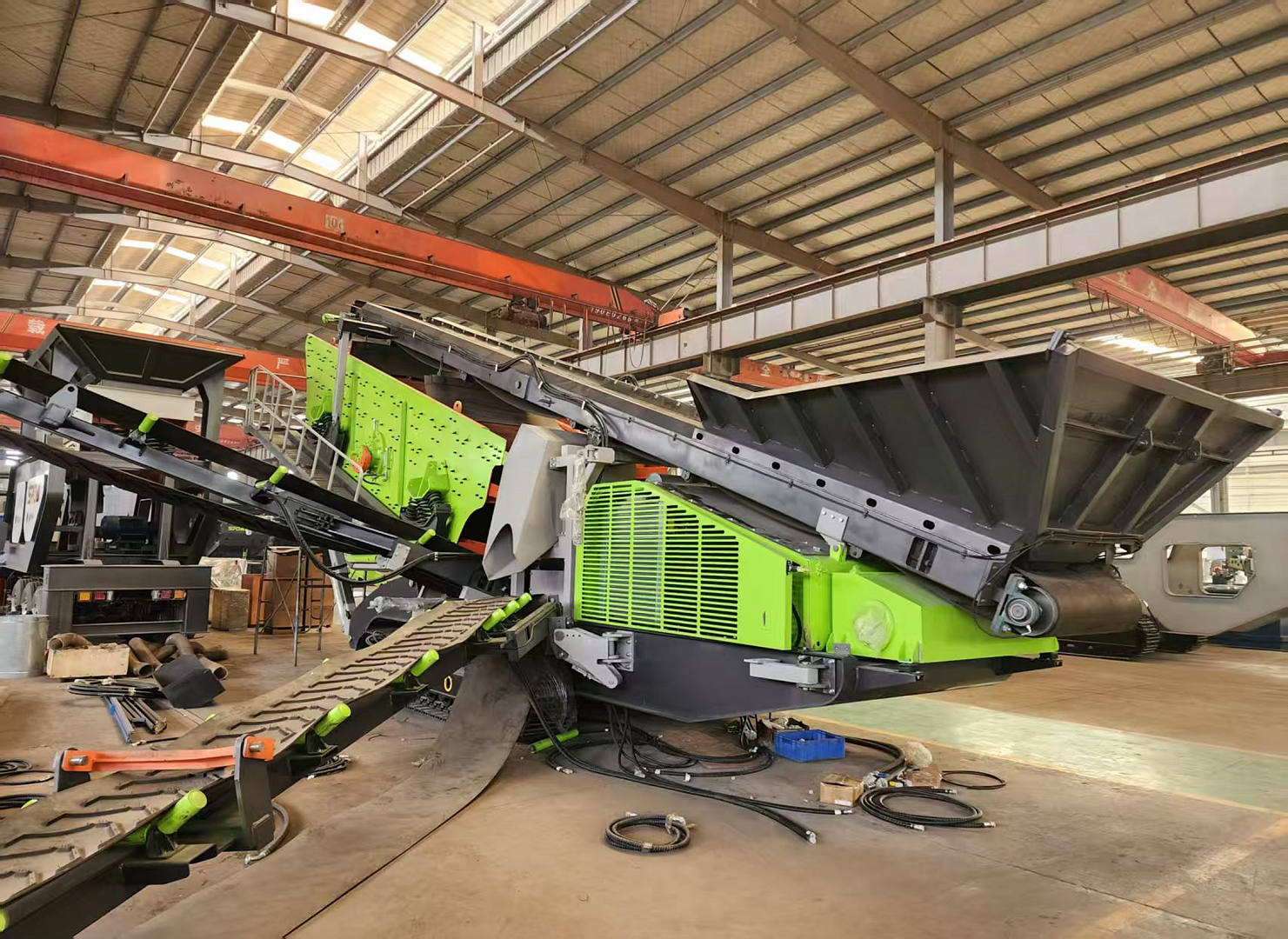

Гусеничная мобильная сортировочная установка TSP2160
Гусеничная мобильная сортировочная установка TSP2160 предназначена для эффективной сортировки и разделения различных видов сыпучих материалов: щебня, песка, строительных отходов, руды, угля и других горных пород. Установка используется на карьерах, дробильно-сортировочных комплексах, строительных площадках и перерабатывающих предприятиях.
Мобильное гусеничное шасси позволяет быстро перемещать установку по рабочей площадке без необходимости дополнительного транспорта. Высокая производительность, мощная гидравлическая система и надежные комплектующие ведущих мировых брендов обеспечивают стабильную работу оборудования даже в сложных условиях эксплуатации.
Основные узлы установки
Грохот (вибросито)
Габариты: 2100 × 6000 мм, трехъярусный.
Максимальный размер загружаемого материала: ≤ 200 мм.
Размер ячеек сит: 5–100 мм.
Привод — гидромотор.
Сверхмощный привод обеспечивает высокую частоту колебаний и эффективную сортировку материала.
Бренд гидромотора — LINDPUMP.
Шасси и рама
Тип рамы — прочна платформа лодочного типа.
Гусеничное шасси — гидравлическое, грузоподъемность 40 тонн.
Конструкция сварена из стали Q345B, толщина листа 10–20 мм.
Бренд гусеничного шасси — Track Marshall (Великобритания).
Загрузочный ленточный конвейер
Модель — B1000 × 11.8 м.
Привод — гидромотор.
Тип ленты — бесконечная полиэфирная транспортерная:
EP-200-B1000×4 (4.5+1.5).
Бренд гидромотора — Eaton.
Производитель ленты — Qingdao Global.
Конвейер продукта с первого яруса
Модель — B650 × 5.9 м.
Высота разгрузки — 2.8 м.
Привод — гидромотор.
Тип ленты — EP-200-B1000×4 (4.5+1.5).
Бренд гидромотора — Eaton.
Производитель ленты — Qingdao Global.
Конвейер продукта со второго яруса
Модель — B650 × 7.5 м.
Высота разгрузки — 3.5 м.
Привод — гидромотор.
Тип ленты — EP-200-B650×4 (4.5+1.5).
Бренд гидромотора — Eaton.
Производитель ленты — Qingdao Global.
Конвейер продукта с третьего яруса
Модель — B650 × 7.5 м.
Высота разгрузки — 3.5 м.
Привод — гидромотор.
Тип ленты — EP-200-B650×4 (4.5+1.5).
Бренд гидромотора — Eaton.
Производитель ленты — Qingdao Global.
Подгрохотовый ленточный конвейер
Модель — B1000 × 8.5 м.
Высота разгрузки — 3.6 м.
Привод — гидромотор.
Тип ленты — EP-200-B1000×4 (4.5+1.5).
Бренд гидромотора — Eaton.
Производитель ленты — Qingdao Global.
Силовая установка
Комплектация: двигатель, раздаточная коробка и гидронасосы.
Мощность двигателя — 154 кВт.
Бренд двигателя — Cummins.
Электрическая система
Шкаф управления обеспечивает контроль работы:
вибрационного грохота
гусеничного хода
всех ленточных конвейеров
Возможна система дистанционного управления.
Бренд гидравлических насосов и клапанов — Sauer Danfoss (США).
Основной бренд электрооборудования — Schneider Electric (Германия).
Система рассчитана на эксплуатацию:
на высоте до 2000 м
при температуре от –30°C до +40°C
Гидравлическая система
Гидроцилиндры — 9 шт.
Используются для:
складывания конвейеров
подъема грохота
Насосы, клапаны и трубопроводная арматура — 1 комплект.
Система оснащена пропорциональными электрогидравлическими клапанами нагрузочно-чувствительного типа.
Гидросистема рассчитана на эксплуатацию:
на высоте до 2000 м
при температуре –30°C до +40°C
Габариты и производительность
Рабочие габариты — 15000 × 13200 × 5600 мм
Транспортные габариты — 15500 × 3300 × 4200 мм
Полный вес машины — около 35 000 кг
Производительность — 81–720 т/ч
