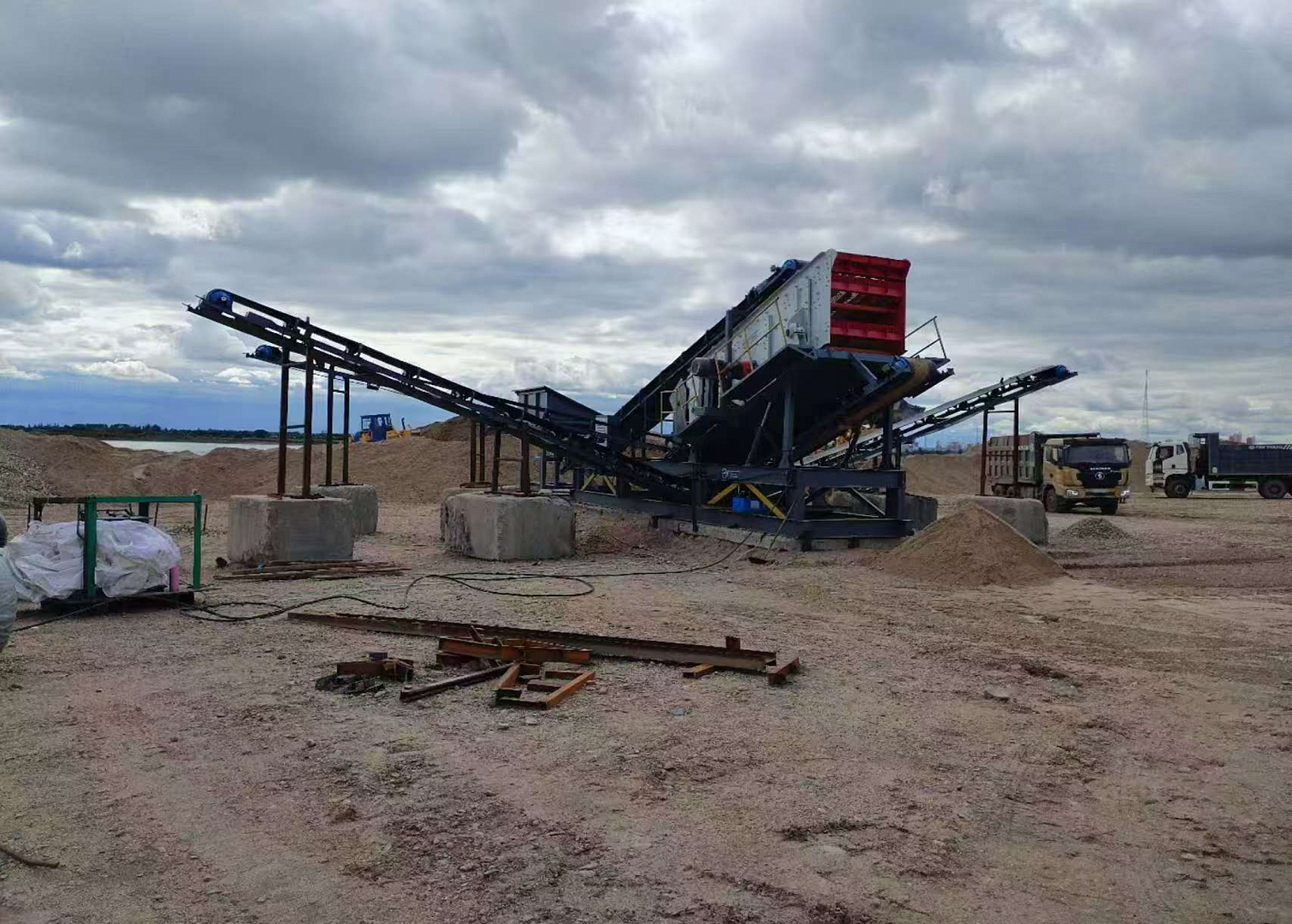

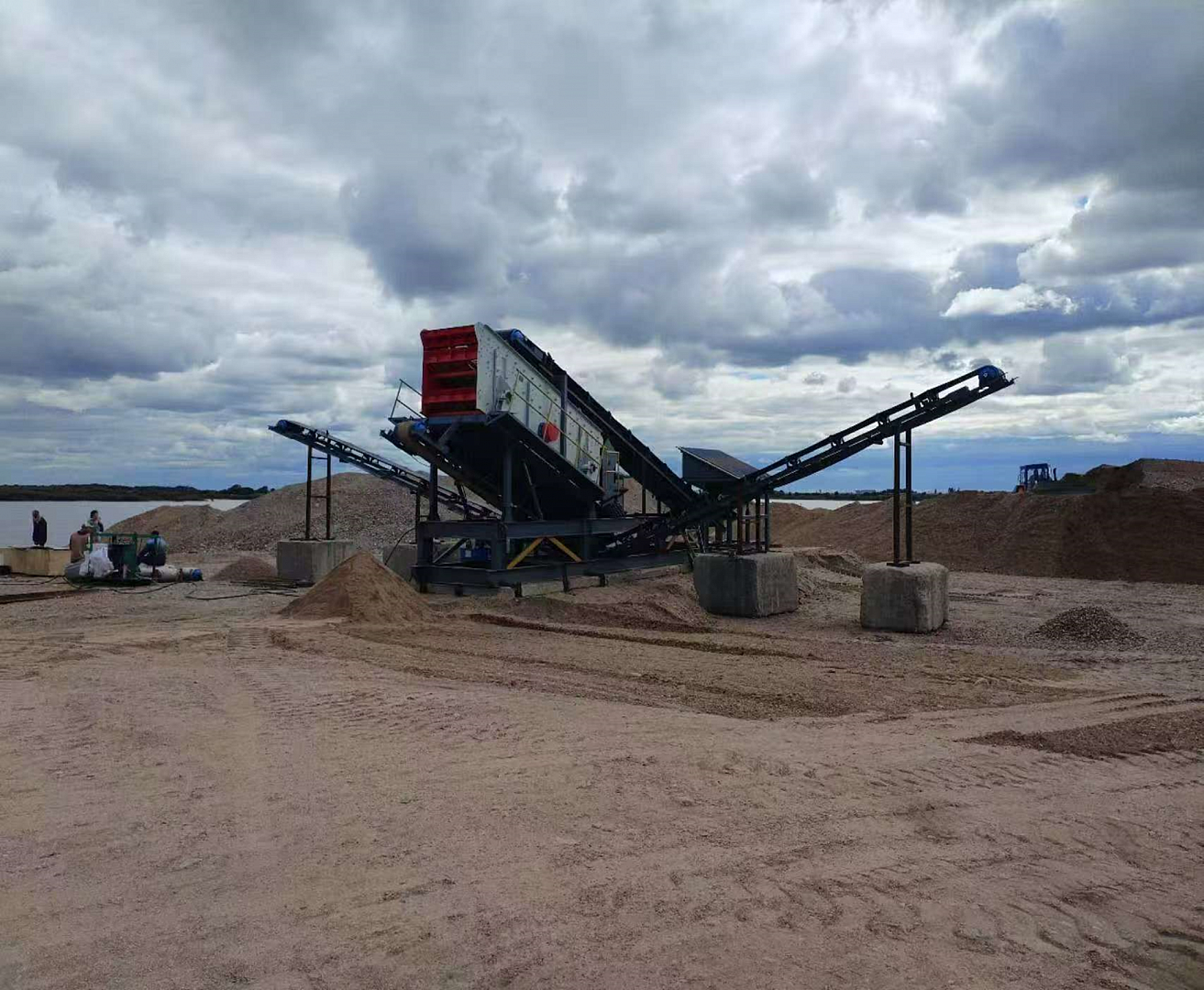

Каркасная сортировочная станция SK2460-3
Каркасная сортировочная станция SK2460-3 предназначена для сортировки сыпучих и кусковых материалов различной фракции на производственных, горнодобывающих и строительных объектах. Комплекс построен на основе трёхдекового вибросита и комплектуется системой ленточных конвейеров, модульной рамой, гидравликой и электрической системой управления.
Станция работает в автоматическом режиме, отличается высокой производительностью, надёжной конструкцией и адаптирована к эксплуатации в тяжёлых климатических условиях, включая высокогорные районы.
Вибрационное сито (3YZK2460)
Оснащено трёхъярусной системой сит с апертурами 20 мм, 40 мм и 70 мм.
Площадь сита составляет 2400 × 6000 мм.
Максимальный размер входного материала — до 300 мм.
Мощность привода — 37 кВт.
Применяется система плавного пуска.
В комплект включены распределитель материала и смотровая площадка.
Производительность установки — от 100 до 810 тонн в час.
Загрузочный конвейер
Лента шириной 1000 мм и длиной 18 000 мм.
Привод: электрический барабан с резиновой футеровкой, прямой пуск, двигатель мощностью 11 кВт.
Используется нейлоновая лента EP200 (5 слоёв, 3+1.5 мм).
Конвейер включает загрузочный бункер объёмом 5 м³, роликоопоры и ленту.
Разгрузочный конвейер (под ситом)
Лента шириной 800 мм и длиной 8000 мм.
Привод: электрический барабан с резиновой футеровкой, двигатель 4 кВт, прямой пуск.
Лента — нейлоновая EP200 (5 слоёв, 3+1.5 мм).
Комплектация: роликоопоры и лента.
Внешние конвейеры (2 шт.)
Ширина ленты — 800 мм, длина — 12 000 мм.
Каждый конвейер оснащён электрическим барабаном с резиновой футеровкой и приводом 7.5 кВт.
Запуск — прямой.
Лента — нейлоновая, EP200, 5 слоёв (3+1.5 мм).
В комплект входят опорные стойки, роликовые опоры и ленты.
Модульная стальная конструкция
Каркас станции выполнен методом сварки из стали Q345B, с толщиной листа от 10 до 20 мм.
Конструкция рассчитана на длительную эксплуатацию и устойчивость к вибрационным и динамическим нагрузкам.
Гидравлическая система
Применяется для подъёма вибросита.
Гидроцилиндр обеспечивает подъемный механизм, питается от гидростанции мощностью 3 кВт, с давлением 20 МПа и объёмом бака 130 л.
Система рассчитана на работу на высоте свыше 4500 метров при температуре от -30°C до +40°C.
Электрическая система управления
Управление виброситом — через шкаф с системой плавного пуска, остальные узлы запускаются напрямую.
Общая установленная мощность станции — 70 кВт.
Система управления адаптирована к условиям высокогорья (до 4500 м), температурный диапазон эксплуатации от -20°C до +40°C.
Кабельная система входит в комплект (без внешних кабелей для конвейеров).
Габаритные размеры и вес
Общие габариты станции: 19 000 × 3200 × 3300 мм.
Общий вес: около 21 тонны.
Фактические параметры могут меняться в зависимости от конкретного проектного исполнения.
Каркасная сортировочная станция SK2460-3 — это готовое решение для высокопроизводительной сортировки с учётом требований к мобильности, производительности и надёжности.
