Газовый генератор 400 кВт
Газовая генераторная установка предназначена для автономного и резервного электроснабжения промышленных предприятий, производственных площадок, агропромышленных комплексов, объектов инфраструктуры и энергетических систем. Установка работает на природном газе и обеспечивает стабильную выработку электроэнергии при высокой эффективности и экономичности.
Контейнерное исполнение позволяет быстро развернуть оборудование на объекте, обеспечить защиту от внешних факторов и снизить уровень шума при эксплуатации.
Комплектация установки

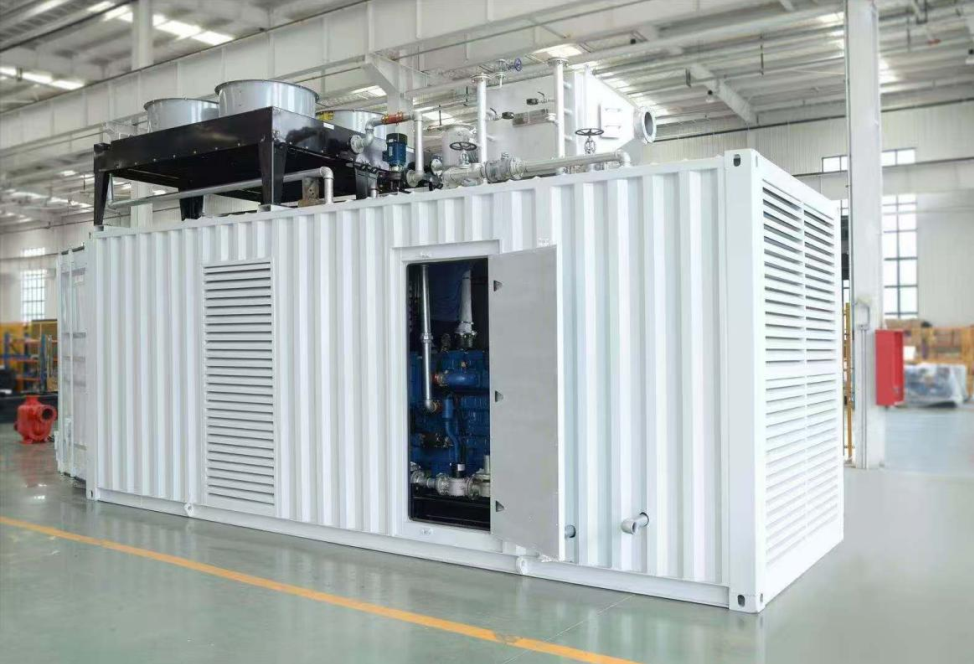

Контейнерная газовая генераторная установка HM500GFQ — 1 комплект
В состав установки входит:
генераторная установка с закрытой системой водяного охлаждения
контроллер генераторной установки IG200
Контейнер — 6000 × 2450 × 2600 мм
Усиленный контейнер с шумоизоляцией и защитой от влаги.
Стартерные аккумуляторы — 200 А·ч, 2 комплекта
Необслуживаемые аккумуляторы известных брендов.
Промышленный глушитель — 1 комплект
Усиленный увеличенный глушитель с выхлопной трубой для снижения противодавления и уровня шума.
Комплект инструментов для технического обслуживания — 1 комплект
Специальные инструменты для регулярного обслуживания оборудования.
Радиатор с закрытой системой и электронным вентилятором — 1 комплект
Радиатор увеличенной емкости для эффективного охлаждения.
Комплект огнепреградителя и редукционного клапана — 1 комплект
Используется независимый импортный комплект клапанов итальянского бренда Dungs.
Пуско-наладочные работы и инструктаж — 1 раз
Включает выезд технического специалиста на объект для инструктажа по монтажу и пуску оборудования (для зарубежных объектов оплачивается отдельно).
Стандарты производства
Оборудование производится в соответствии со следующими стандартами:
Общие технические условия для газопоршневых электростанций — JB/T9583.1
Технические нормы для газовых электростанций — NY/T 1704-2009
Нормы проектирования газопоршневых электростанций — NB/T 42029.1~7-2014
Методы испытаний двигателей внутреннего сгорания — GB 1105.1
Низковольтные распределительные устройства — GB 14048.1
Степень защиты оболочек низковольтного оборудования — GB/T 4942.2
Номинальные характеристики электрических машин — GB 755
Мощностной ряд электрических машин — GB 4826.0
Степень защиты электрических машин — GB 4942.1
Конструктивное исполнение электрических машин — GB 997
Требования безопасности для вращающихся электрических машин — GB/T 14711
Параметры выходной электроэнергии и динамические характеристики
Модель установки — HM500GFQ
Конструктивное исполнение — моноблочное
Номинальная мощность — 500 кВт / 625 кВА
Постоянная допустимая выходная мощность — 450 кВт (80% от номинальной)
Номинальный ток — 900 А
Номинальное напряжение — 400 / 230 В
Номинальная частота — 50 Гц
Коэффициент мощности — 0.8 (отстающий)
Уровень шума — ≤ 106 дБ(А) на расстоянии 1 м
Максимальный расход топлива — ≤ 154.7 м³/ч
КПД генерации — ≥ 38 %
Удельный расход масла — 0.2 г/кВт·ч
Температура выхлопных газов — ≤ 650 °C
Габариты контейнера — 6000 × 2450 × 2600 мм
Масса установки — 9000 кг
Параметры системы управления и двигателя
Диапазон регулирования напряжения на холостом ходу — 95 % – 105 %
Статическое отклонение напряжения — ≤ ±1 %
Динамическое отклонение напряжения — ≤ -15 % / +20 %
Время восстановления напряжения — ≤ 3 с
Колебание напряжения — ≤ ±0.5 %
Динамическое отклонение частоты — ≤ ±10 %
Время стабилизации частоты — ≤ 5 с
Коэффициент несинусоидальности напряжения — ≤ 2.5 %
Газовый двигатель
Бренд — Yuchai (Ючай)
Конструкция — рядный, 6-цилиндровый, 4-тактный, жидкостное охлаждение, турбонаддув с промежуточным охлаждением.
Модель двигателя — YC6TF800N-D30
Количество цилиндров / диаметр / ход поршня — 6 × 165 × 180 мм
Рабочий объем — 33.6 л
Номинальная мощность — 536 кВт
Номинальная скорость вращения — 1500 об/мин
Тип регулятора скорости — электронный
Система зажигания — электронное управление ECM, индивидуальная высокоэнергетическая система на каждый цилиндр.
Система впуска — турбонаддув с промежуточным охлаждением.
Способ сгорания — электронно управляемое обедненное смесеобразование.
Система запуска — 24 В постоянного тока
Межремонтный период — ≥ 20 000 часов
Бесщеточный генератор из чистой меди
Бренд — Shuangling
Модель — SL-500
Конструктивное исполнение — одноподшипниковый, бесщеточный генератор с автоматическим регулятором напряжения AVR.
Номинальная мощность — 500 кВт
Номинальное напряжение — 400 / 230 В
Номинальный ток — 900 А
Номинальная частота — 50 Гц
Коэффициент мощности — 0.8 (отстающий)
Подключение обмоток — трехфазное, четырехпроводное
Класс изоляции — H
Степень защиты — IP23
Система управления и топливоподачи
Режим управления — автоматический / ручной
Система управления генераторной установкой — Comap IG200
Интерфейс передачи данных — RS485
Дисплей — большой ЖК-экран с отображением параметров работы
Система электронного регулирования скорости — Bosch
Система подачи топлива:
применяемое топливо — природный газ
смеситель газа — пропорциональный
регулятор давления газа — итальянский Dungs
способ управления топливоподачей — обедненное смесеобразование
Максимальное давление газа на входе — < 30 кПа
Минимальное давление газа на входе — ≥ 5 кПа
Максимальная температура газа на входе — ≤ 40 °C
Свяжитесь с нами для получения консультации, расчета экономической эффективности и подбора газовой генераторной установки под параметры вашего объекта.
