Газовая электростанция 250 кВт на базе двигателя Yuchai (модель YC6K420N-D30)
Газопоршневая электростанция мощностью 250 кВт на базе двигателя Yuchai YC6K420N-D30 — это надёжное и эффективное решение для промышленного энергоснабжения на природном газе. Агрегат спроектирован для работы в автоматическом и ручном режимах, может использоваться как в составе единой системы параллельной генерации, так и в качестве автономного источника энергии.
Электростанция имеет раздельное конструктивное исполнение (двигатель и генератор на единой раме), что упрощает обслуживание и повышает надёжность системы. Генератор мощностью 250 кВт (312 кВА), с номинальным напряжением 400 В и частотой 50 Гц, работает при токе до 450 А. Коэффициент мощности составляет 0.8 (емкостной). Уровень шума не превышает 106 дБ(А) на расстоянии одного метра.
Максимальный расход газа — до 250 м³/ч (при содержании метана ≥85% и метановом числе ≥80). Общий тепловой КПД при утилизации тепла составляет ≥85%. Удельный расход масла — не более 0.3 г/кВт·ч. Температура выхлопных газов — до 600 °C.
Динамические характеристики отвечают современным стандартам:
регулирование напряжения: от 95% до 105%
статическая неравномерность ≤ ±1%
динамическая неравномерность от -15% до +20%
время восстановления напряжения ≤ 3 с
отклонение частоты ≤ ±10%, стабилизация ≤ 5 с
коэффициент несинусоидальности ≤ 2.5%

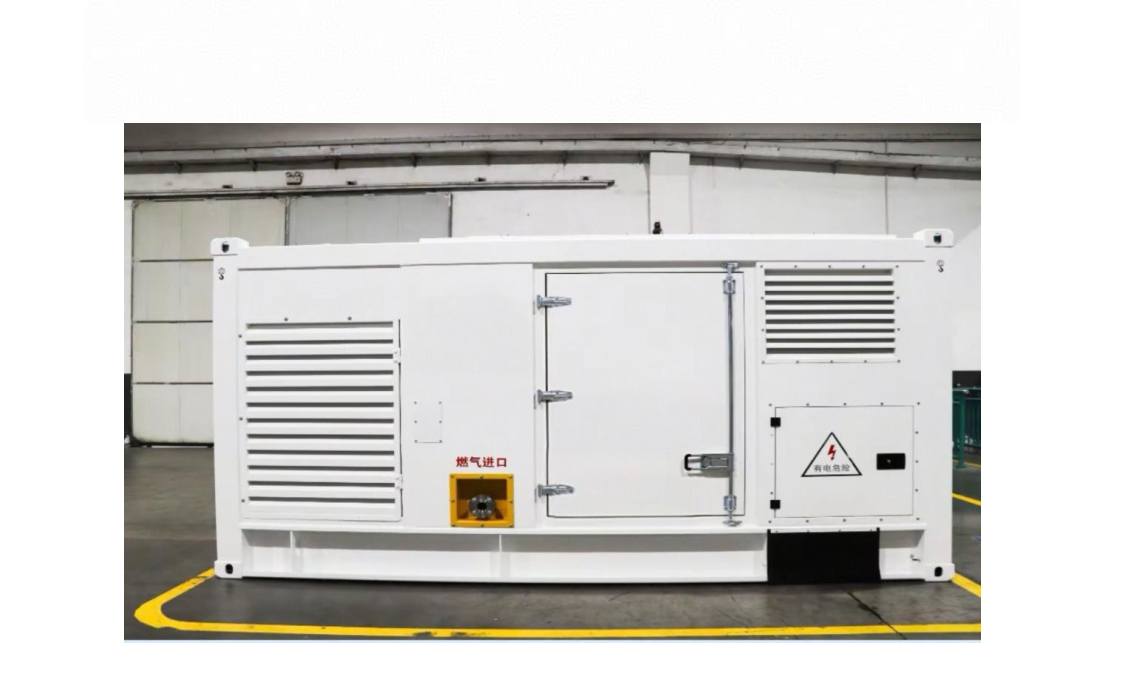

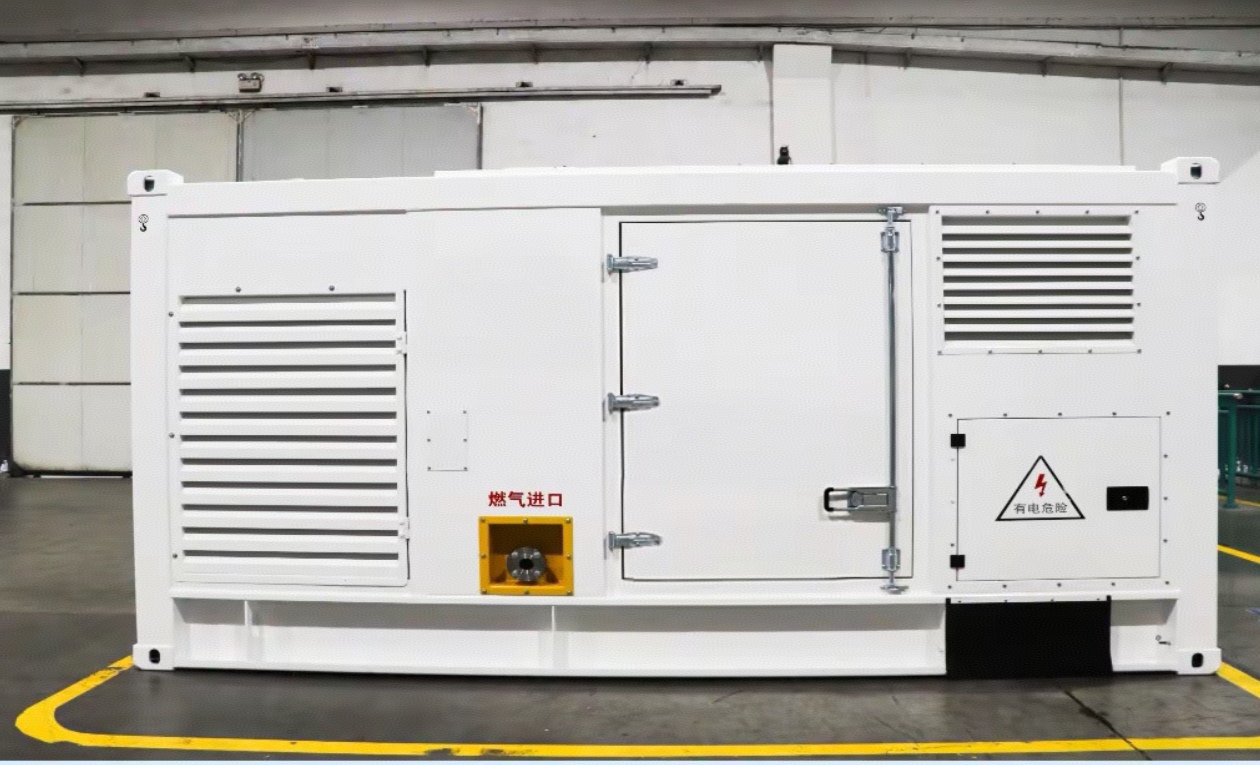

Размеры агрегата в открытом исполнении — 3100×1200×1700 мм, вес — 2500 кг. В капотном (контейнерном) исполнении — 4200×2000×2000 мм, вес — 3500 кг.
Двигатель YC6K420N-D30 (Yuchai)
Двигатель — шестицилиндровый, рядный, четырёхтактный, с турбонаддувом и промежуточным охлаждением. Система охлаждения — жидкостная, по четыре клапана на цилиндр. Диаметр цилиндра — 129 мм, ход поршня — 155 мм. Рабочий объём — 15.2 л. Номинальная мощность — 281 кВт при 1500 об/мин. Объём системы смазки — 35 л.
Система зажигания управляется по цилиндрам индивидуально, с помощью электронной системы ECM. Применяется электронно-управляемое бедное сгорание. Запуск осуществляется от аккумуляторной батареи на 24 В. Срок службы до капремонта — не менее 25 000 часов.
Генератор HM250GF (Haoman Power)
Генератор — бесщеточный, одноподшипниковый, с цифровым АВР. Работает в трёхфазном четырёхпроводном исполнении, с коэффициентом мощности 0.8. Класс изоляции — H. Степень защиты — IP23. Напряжение — 0.4 кВ, частота — 50 Гц, номинальный ток — 540 А.
Система управления
Установка оборудована системой управления агрегатом Zhongzhi 6110CAN, с интерфейсом RS485 и крупным ЖК-дисплеем для отображения рабочих параметров. Управление скоростью осуществляется через электронную дроссельную заслонку Bosch.
Система подачи газа и регулировки
В качестве топлива используется природный газ. Система подачи построена по схеме с замкнутым контуром и работой на бедной смеси.
Применяются:
газовый смеситель Вентури
мембранный регулятор давления MADAS (Италия)
рабочее давление газа на входе — от 5 до 50 кПа
температура газа на входе — не выше 40 °C
Комплект поставки включает:
генераторный агрегат на салазках
гибкую пластинчатую муфту
щит локального управления
ЗИП и техническую документацию
амортизаторы — 8 шт.
глушители ZC-XSQ-50L — 2 шт.
компенсаторы DN100 — 2 шт.
фланцы, прокладки, соединители
стартерные АКБ 24 В / 120 Ач — 2 шт.
радиатор охлаждения
Газовая электростанция 250 кВт — это оптимальное решение для предприятий, нуждающихся в надёжном и экономичном источнике энергии с возможностью интеграции в сеть.
Оставьте заявку — мы предоставим расчёт под ваш объект, предложим варианты поставки, капотного исполнения и утилизации тепла.
