Дизельный бетоносмесительный насос JBS40R SHENGMAO

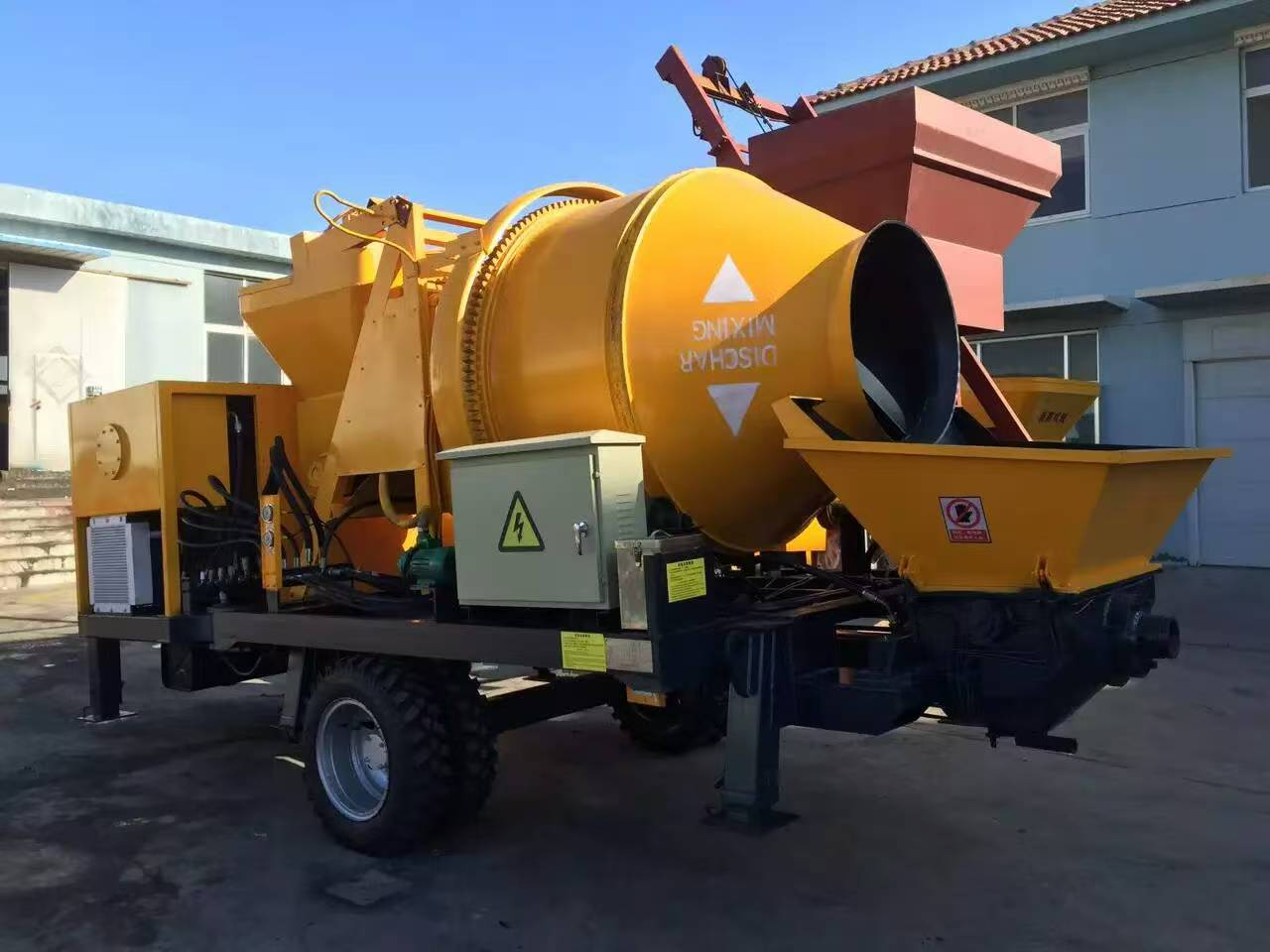

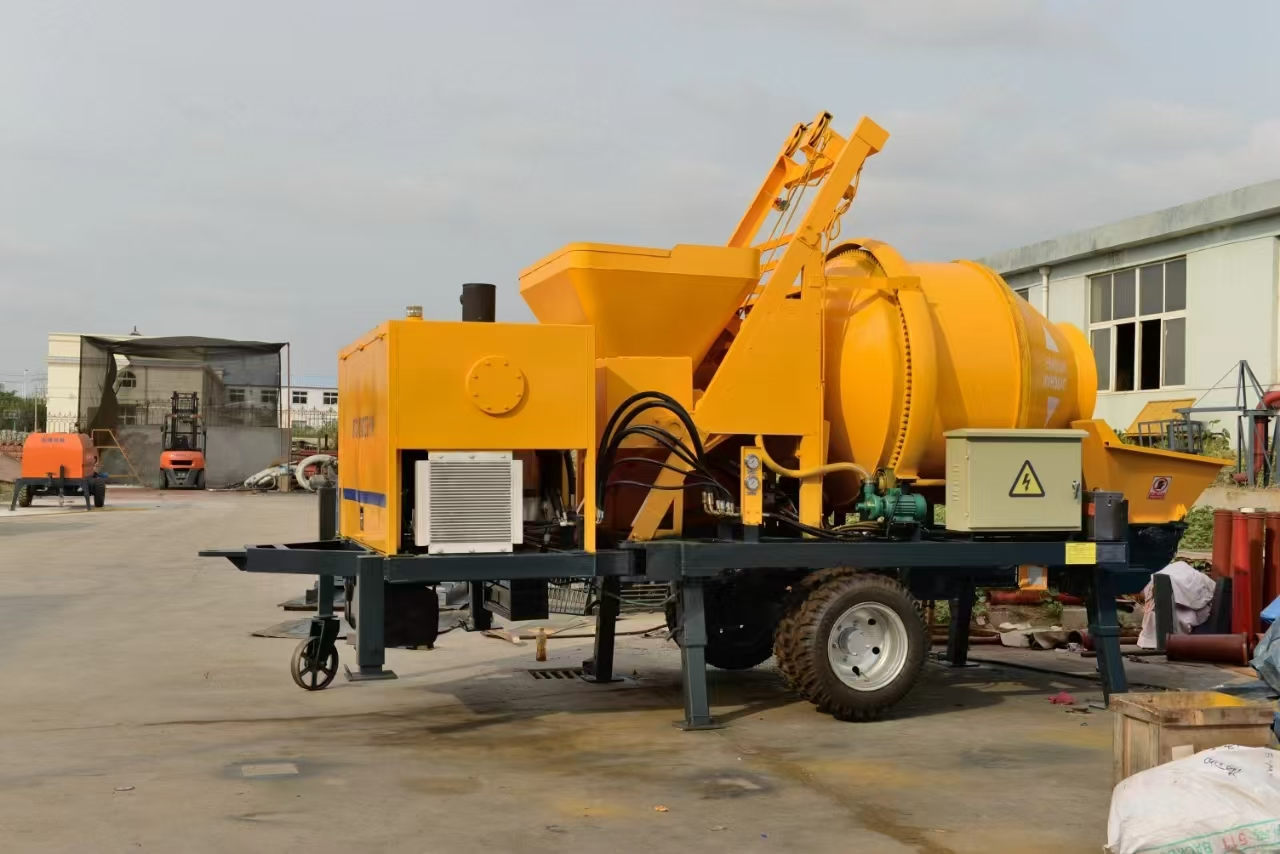

SHENGMAO JBS40R — дизельный бетоносмесительный насос, объединяющий в одной установке приготовление бетонной смеси и её последующую подачу по бетоноводу.
Такое решение позволяет выполнять полный цикл работ непосредственно на строительной площадке: загрузить компоненты, приготовить бетонную смесь и подать её к месту заливки без использования отдельного бетоносмесителя и стационарного бетононасоса.
Дизельный привод позволяет использовать JBS40R на объектах, где отсутствует стабильное электроснабжение или подключение мощного промышленного оборудования к электросети затруднено.
Основные преимущества JBS40R
• Приготовление и подача бетона одной установкой
• Автономная работа благодаря дизельному приводу
• Двойная открытая гидравлическая система с двумя насосами
• Раздельные контуры подачи и распределения
• S-образный распределительный клапан
• Износостойкие пластины и режущие кольца Xinsai
• Усиленная конструкция бункера и S-клапана
• Мощный гидравлический привод мешалки
• Переключение высокого и низкого давления
• Защита гидравлической системы от превышения давления
• Конусные соединения гидравлических труб для надёжной герметизации
• Проводное дистанционное управление
• Бесконтактные датчики переключения направления
• Конструкция, рассчитанная на интенсивную эксплуатацию на строительной площадке
Гидравлическая система
В SHENGMAO JBS40R применена система с двумя открытыми гидравлическими контурами и двумя насосами.
Контур подачи бетонной смеси работает независимо от контура распределения. Такое решение упрощает гидравлическую систему, уменьшает взаимное влияние рабочих контуров и облегчает диагностику и техническое обслуживание оборудования.
Большой клапан изменения направления обеспечивает быструю реакцию основного контура подачи. Конструкция характеризуется небольшой внутренней утечкой, стабильностью работы и устойчивостью к загрязнению гидравлической жидкости.
Контур распределения оснащён насосом постоянного давления, обеспечивающим необходимое давление для работы распределительного механизма при рациональном энергопотреблении.
Защита от перегрузки
Гидравлическая система оборудована предохранительным клапаном.
При превышении допустимого давления предусмотрено отключение основного масляного насоса, что защищает гидравлические компоненты от работы с чрезмерной нагрузкой и возможного повреждения.
Переключение высокого и низкого давления
В системе предусмотрено переключение между режимами высокого и низкого давления.
Для этого используется картриджный клапан, конструкция которого упрощает подключение, демонтаж и обслуживание масляных трубопроводов.
Все трубные соединения имеют конусное уплотнение, обеспечивающее герметичность гидравлических магистралей.
Система подачи бетона
В конструкции используется S-образный распределительный клапан, отвечающий за изменение направления движения бетонной смеси при работе поршней бетононасоса.
Конструкция бункера и S-клапана разработана с применением инженерного программного обеспечения I-DEAS. Повышенная жёсткость элементов снижает вероятность их деформации при работе под нагрузкой.
Для наиболее нагруженных элементов системы подачи применяются износостойкие пластины и режущие кольца Xinsai. Материал деталей рассчитан на постоянный контакт с абразивной бетонной смесью и способствует увеличению ресурса рабочих компонентов.
Система перемешивания
Бункер оснащён гидравлической мешалкой, поддерживающей подвижность бетонной смеси перед её подачей в транспортные цилиндры.
Гидравлический двигатель конструктивно отделён от опоры подшипника мешалки. Применение гидромотора с увеличенным рабочим объёмом обеспечивает высокий крутящий момент и стабильное перемешивание смеси.
Конструкция системы подачи и перемешивания направлена на снижение вероятности образования заторов в бетоноводе.
Электрическая система управления
Система управления JBS40R выполнена с минимальным количеством промежуточных элементов, что упрощает эксплуатацию, диагностику и обслуживание оборудования.
Для изменения направления движения гидравлических цилиндров используются бесконтактные переключатели. Отсутствие механического контакта уменьшает износ элементов системы управления и повышает надёжность переключения.
В комплекте предусмотрено проводное дистанционное управление, позволяющее оператору контролировать основные рабочие функции установки на расстоянии.
Для каких работ подходит SHENGMAO JBS40R
Дизельный бетоносмесительный насос может применяться при строительстве:
• частных и многоквартирных домов
• фундаментов и монолитных конструкций
• производственных и складских зданий
• сельскохозяйственных объектов
• подпорных стен и бетонных площадок
• объектов в районах с ограниченным электроснабжением
Главное преимущество SHENGMAO JBS40R — объединение двух рабочих процессов в одной машине. Оборудование самостоятельно готовит бетонную смесь и затем подаёт её по бетоноводу непосредственно к месту проведения бетонных работ.
SHENGMAO JBS40R — автономное решение для приготовления и подачи бетона непосредственно на строительной площадке.
