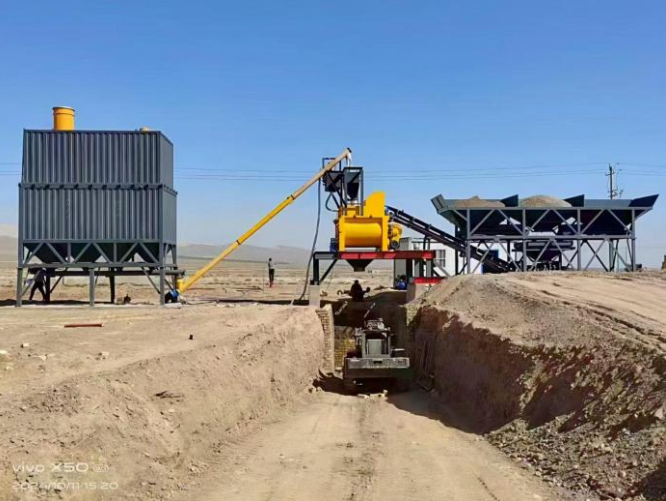

Мобильный бетонный завод YHZS60 с горизонтальным силосом 100 тонн
Мобильный бетонный завод YHZS60 предназначен для производства товарного бетона и строительных смесей непосредственно на объекте. Оборудование объединено на передвижной раме с колёсной базой и тяговым устройством, что позволяет перемещать комплекс между производственными площадками без строительства капитального фундамента для основных модулей.
Теоретическая производительность завода составляет до 60 м³ бетона в час. В комплектацию входит двухвальный бетоносмеситель JS1000, трёхбункерный дозатор инертных материалов PLD1600, полностью автоматическая система управления и горизонтальный цементный силос вместимостью 100 тонн.
Приготовление бетонной смеси
Двухвальный смеситель JS1000 обеспечивает интенсивное и равномерное перемешивание компонентов. Он оснащён двумя электродвигателями мощностью по 18,5 кВт и износостойкой внутренней футеровкой. Время одного рабочего цикла составляет 60 секунд.
Пневматическая система разгрузки ускоряет выдачу готовой смеси, а централизованная система смазки облегчает обслуживание основных узлов.
Дозирование инертных материалов
Дозатор PLD1600 включает три накопительных бункера объёмом по 12 м³ каждый. Это позволяет одновременно использовать несколько видов заполнителей — например, песок и щебень разных фракций.
Материалы подаются ленточным конвейером. Раздельное весовое дозирование помогает выдерживать заданную рецептуру смеси. Для стабильной выгрузки весовой бункер оборудован вибратором мощностью 0,55 кВт и пневматическим цилиндром.
Максимально допустимый размер заполнителя — 80 мм.
Подача цемента
В комплектацию входит горизонтальный цементный силос вместимостью 100 тонн. Его горизонтальная конструкция упрощает размещение оборудования на площадке и сокращает объём высотных монтажных работ.
Цемент подаётся в смесительную установку винтовым конвейером длиной 9 метров с электродвигателем мощностью 11 кВт. Для дозирования предусмотрены весовой бункер, тензодатчик и пневматический поворотный затвор диаметром 300 мм.
Дозирование воды и добавок
Завод оснащён отдельными системами дозирования воды и химических добавок. Вода подаётся насосом мощностью 3 кВт и проходит весовое дозирование перед загрузкой в смеситель.
Для добавок предусмотрены отдельный весовой бункер, датчик на 50 кг, насос мощностью 2,2 кВт и коррозионностойкий шланг. Такое оснащение позволяет точно соблюдать рецептуру бетона и производить смеси с различными характеристиками.
Автоматическое управление
Работой комплекса управляет полностью автоматизированная система CHENGE. В состав входят шкаф управления, компьютер, монитор, весовой модуль, панель ручного управления, контакторы, реле, защитная автоматика и принтер.
Оператор может контролировать дозирование компонентов, последовательность загрузки и процесс смешивания из отдельной диспетчерской. Для работы персонала в диспетчерской предусмотрены освещение и кондиционирование воздуха.
Возможность ручного управления позволяет продолжить выполнение отдельных операций при наладке, обслуживании или необходимости вмешательства оператора.
Пневматическая система
Подачу сжатого воздуха обеспечивает компрессор мощностью 7,5 кВт. Пневматическая система управляет затворами дозирующих бункеров и разгрузочными механизмами, обеспечивая быстрое и согласованное выполнение производственного цикла.
Мобильное исполнение

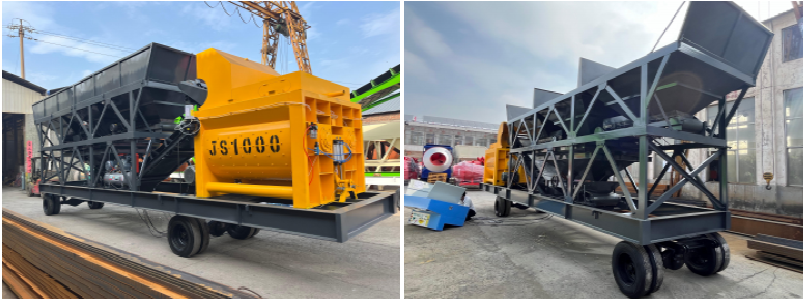

Основные узлы завода размещены на усиленной раме из двутавровых балок. Мобильный блок оснащён задней осью, восемью колёсами и тяговым устройством.
Такая компоновка подходит для предприятий, которым необходимо переносить производство бетона с одного объекта на другой или быстро разворачивать временный бетонный узел рядом со строительной площадкой.
Основные технические характеристики
Модель: YHZS60
Теоретическая производительность: 60 м³/ч
Бетоносмеситель: JS1000
Объём смесителя по загрузке: 1600 л
Мощность двигателей смесителя: 18,5 кВт × 2
Время одного цикла: 60 секунд
Дозатор инертных материалов: PLD1600
Количество накопительных бункеров: 3
Объём каждого бункера: 12 м³
Объём дозирования: 1500 л
Максимальный размер заполнителя: 80 мм
Ленточный конвейер подачи: B800, длина 8,4 м
Мощность привода конвейера: 11 кВт
Цементный силос: горизонтальный, 100 т
Винтовой конвейер: 9 м
Мощность винтового конвейера: 11 кВт
Диапазон взвешивания: 0–3000 кг
Заявленная погрешность взвешивания: ±2 кг
Высота выгрузки: 1,5–2 м
Суммарная установленная мощность: 83,25 кВт
Электропитание: 380 В, 50 Гц, 3 фазы
Общая масса: 15 700 кг
Габариты завода: уточнить — в исходной спецификации указано 135 000 × 2200 × 4600 мм
Габариты горизонтального силоса: 7000 × 3000 × 3100 мм
Мобильный бетонный завод YHZS60 — готовое решение для организации собственного производства бетона на строительной площадке. Производительность до 60 м³/ч, автоматическое управление, три бункера для заполнителей и силос на 100 тонн позволяют обеспечить стабильный выпуск смеси по заданной рецептуре.
Чтобы уточнить стоимость, сроки поставки, условия монтажа и окончательную комплектацию мобильного бетонного завода YHZS60, свяжитесь с нашими специалистами.
