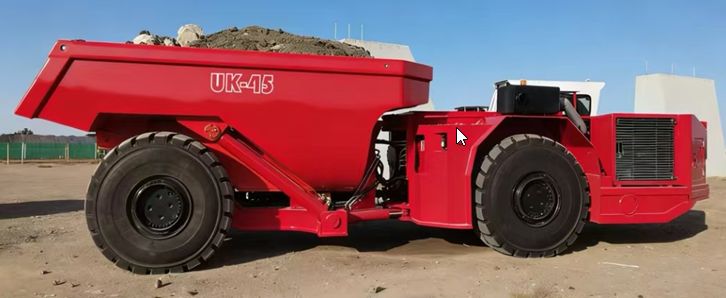

Шахтный самосвал UK-45 предназначен для транспортировки руды, породы и других материалов при подземных горных работах. Машина отличается высокой грузоподъемностью, надежной конструкцией и мощной силовой установкой, что обеспечивает эффективную эксплуатацию в тяжелых условиях шахт и рудников.
Конструкция машины
Используется высококачественная углеродистая конструкционная сталь. Все детали проходят точную резку на станках с ЧПУ, сварку в среде защитного газа и дробеструйную обработку, что обеспечивает прочность и долговечность конструкции.
Кузов оснащен системой защиты от опрокидывания, повышающей безопасность эксплуатации.
Предусмотрено устройство блокировки рулевого управления для безопасной транспортировки и буксировки техники.
Угол колебания рамы составляет ±8°, что улучшает устойчивость машины на неровной поверхности.
Система управления
Используется центрально-сочлененная рама, обеспечивающая хорошую проходимость и маневренность в подземных выработках.
Кабина выполнена с учетом эргономики и оснащена амортизированным сиденьем с ремнем безопасности, что повышает комфорт и безопасность оператора.
Для безопасного движения задним ходом установлена система камеры заднего вида.
Силовая система
Самосвал оснащен дизельным двигателем с водяным охлаждением, электронным впрыском топлива и турбонаддувом, обеспечивающим высокую мощность, экономичный расход топлива и низкий уровень шума.
Двигатель соответствует экологическому стандарту Евро III.
Машина оснащена гидротрансформатором, трансмиссией и ведущими мостами Dana, что гарантирует надежность и стабильную работу в тяжелых условиях.
Гидравлическая система
В рулевом управлении применяется пилотное гидравлическое управление, обеспечивающее точное и плавное маневрирование.
Подъем кузова осуществляется с помощью электрогидравлической пропорциональной системы управления с электрическим рычагом, что делает управление простым и удобным.
Основные гидравлические компоненты используются от известных международных и отечественных производителей.
Тормозная система — интегрированные многодисковые мокрые тормоза, не требующие регулировки при износе.
Используется пружинная тормозная система с гидравлическим растормаживанием, обеспечивающая надежную остановку техники.
Основные технические характеристики
Максимальная грузоподъемность: 45 000 кг
Стандартный объем кузова: 22 м³
Эксплуатационная масса: 42 500 кг
Полная масса с грузом: 87 500 кг

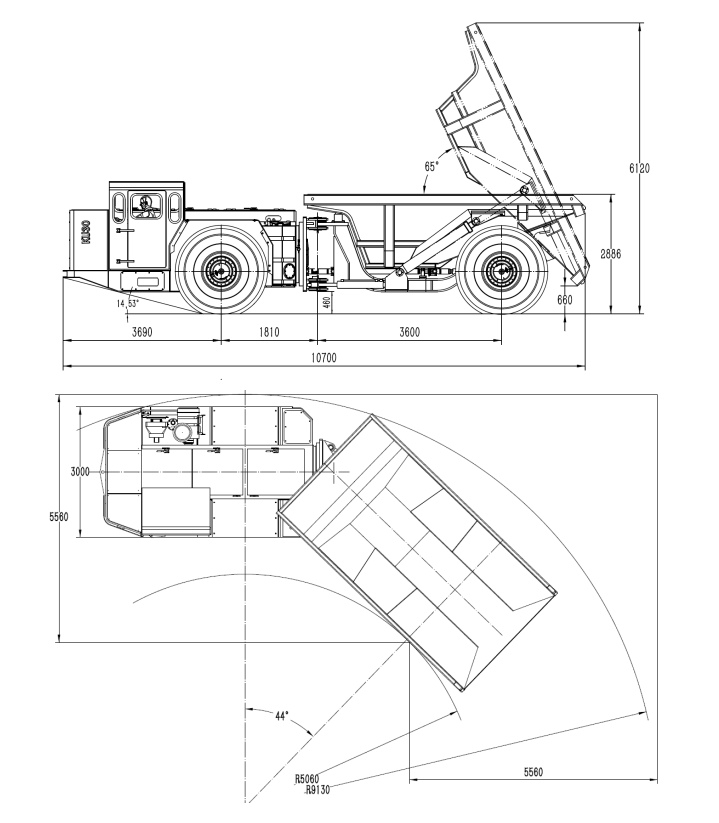

Габариты:
длина — 10 700 мм
ширина — 3080 мм
высота — 2927 мм
Скорость движения (горизонтальная поверхность, с грузом)
Передние передачи:
1-я — 4.6 км/ч
2-я — 6.0 км/ч
3-я — 8.1 км/ч
4-я — 10.5 км/ч
5-я — 13.7 км/ч
6-я — 17.8 км/ч
7-я — 23.5 км/ч
8-я — 30.0 км/ч
Задние передачи:
1-я — 4.7 км/ч
2-я — 6.1 км/ч
3-я — 8.2 км/ч
4-я — 10.7 км/ч
Эксплуатационные возможности
Преодолеваемый подъем — 25 % при скорости 3.3 км/ч
Максимальное тяговое усилие — 446 кН
Двигатель
Тип — дизельный
Модель — Scania DC16 076A
Система охлаждения — жидкостная
Система управления — CAN Bus с блоком ECU и электронной педалью акселератора
Мощность — 425 кВт (578 л.с.) при 1900 об/мин
Крутящий момент — 2450 Нм при 1425 об/мин
Электрическая система — 24 В
Экологический стандарт — Stage III (Евро III)
Трансмиссия и привод
Гидротрансформатор — DANA CL9672
Трансмиссия — DANA 8821H
Тип — автоматизированная механическая трансмиссия с электронным переключением передач (AMT)
Ведущие мосты — DANA 53R300
Конструкция — жесткий планетарный редуктор с многодисковыми мокрыми тормозами на всех колесах и стандартным дифференциалом.
Шины — 29.5R25
Рулевое управление
Тип — полностью гидравлическое, центрально-сочлененное, с гидроусилителем и двумя гидроцилиндрами двустороннего действия.
Угол поворота — ±44°
Наружный радиус поворота — 9027 ± 250 мм
Внутренний радиус поворота — 4879 ± 250 мм
Рабочее давление — 180 бар
Время отклика — 5 секунд
Гидравлика подъема кузова
Количество гидроцилиндров — 2
Система управления — электрогидравлическая пропорциональная, управление джойстиком
Рабочее давление — 230 бар
Время подъема кузова — 14 секунд
Время опускания кузова — 7.5 секунд
Свяжитесь с нами, чтобы получить консультацию, узнать стоимость и сроки поставки шахтного самосвала UK-45. Наши специалисты помогут подобрать оборудование под условия вашего горнодобывающего предприятия.
