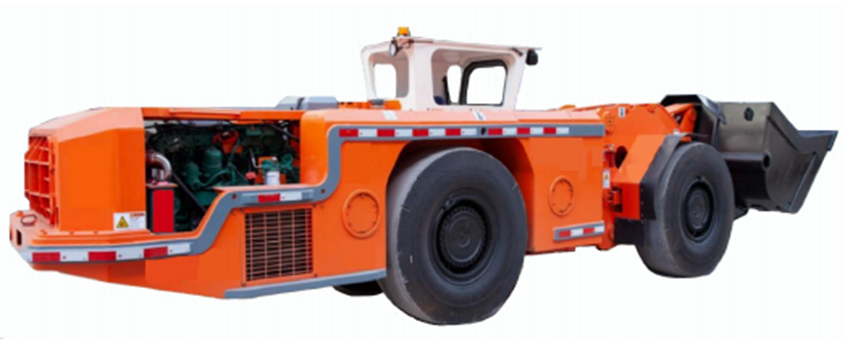

Погрузочно-доставочная машина WJ-3 предназначена для погрузки, транспортировки и разгрузки горной массы при подземных горных работах. Машина широко используется в рудниках и шахтах для перемещения руды, породы и других материалов в условиях ограниченного пространства. Конструкция техники обеспечивает высокую производительность, надежность и удобство эксплуатации при работе в подземных выработках.
Модель WJ-3 оснащена мощной силовой установкой, полноприводной трансмиссией и усиленной рамой с шарнирным сочленением. Благодаря компактным габаритам и высокой маневренности машина эффективно работает в подземных тоннелях и выработках с ограниченным пространством.
Комплектность
Силовая установка
Двигатель: QSB6.7-C220, дизельный, водяное охлаждение, турбонаддув, низкий уровень выбросов.
Выхлопная система: окислительный каталитический нейтрализатор.
Пусковая система: электростартер.
Трансмиссия и ходовая часть
Трансмиссия: DANA R32000, гидромеханическая, переключение передач под нагрузкой.
Гидротрансформатор: DANA C270.
Ведущий мост: DANA 16D.
Привод: полный (4×4).
Шины: карьерные пневматические, порезостойкие, рассчитанные на работу в тяжелых условиях.
Тормозная система
Пружинные тормоза с гидравлическим растормаживанием. Используются герметичные многодисковые масляные тормоза, не требующие обслуживания и обеспечивающие высокую надежность.
Рама
Центрально-шарнирная рама.
Гидроусилитель рулевого управления с двумя гидроцилиндрами поворота.
Рулевое управление с переключением под нагрузкой и пилотным клапаном, обеспечивающее легкость управления.
Рабочее оборудование
Используется Z-образный самоустанавливающийся рабочий орган, отличающийся компактными размерами.
При опрокидывании ковша увеличенный поток масла поступает в цилиндр опрокидывания, что позволяет получить большее усилие на уровне земли.
Основные технические характеристики
Вместимость ковша: 3 – 3,5 м³
Номинальная грузоподъемность: 7 т
Максимальная сила тяги: 150 кН
Максимальное усилие внедрения: 120 кН
Максимальная высота разгрузки: 2100 мм
Максимальный вылет при разгрузке: 1650 мм
Минимальный угол разгрузки: 40°
Максимальная высота подъема: 4750 мм
Минимальный дорожный просвет: 330 мм
Угол качания заднего моста: ±8°
Радиус поворота внешний: 6100 мм
Радиус поворота внутренний: 3100 мм
Преодолеваемый уклон (при полной загрузке): 14°
Время рабочего цикла
Зачерпывание: 1,8 сек
Подъем: 6 сек
Опрокидывание: 4 сек
Опускание: 2,8 сек
Скорость движения с полной нагрузкой (горизонтальное твердое покрытие)
1-я передача: 4,5 км/ч
2-я передача: 7,8 км/ч
3-я передача: 13 км/ч
4-я передача: 21 км/ч

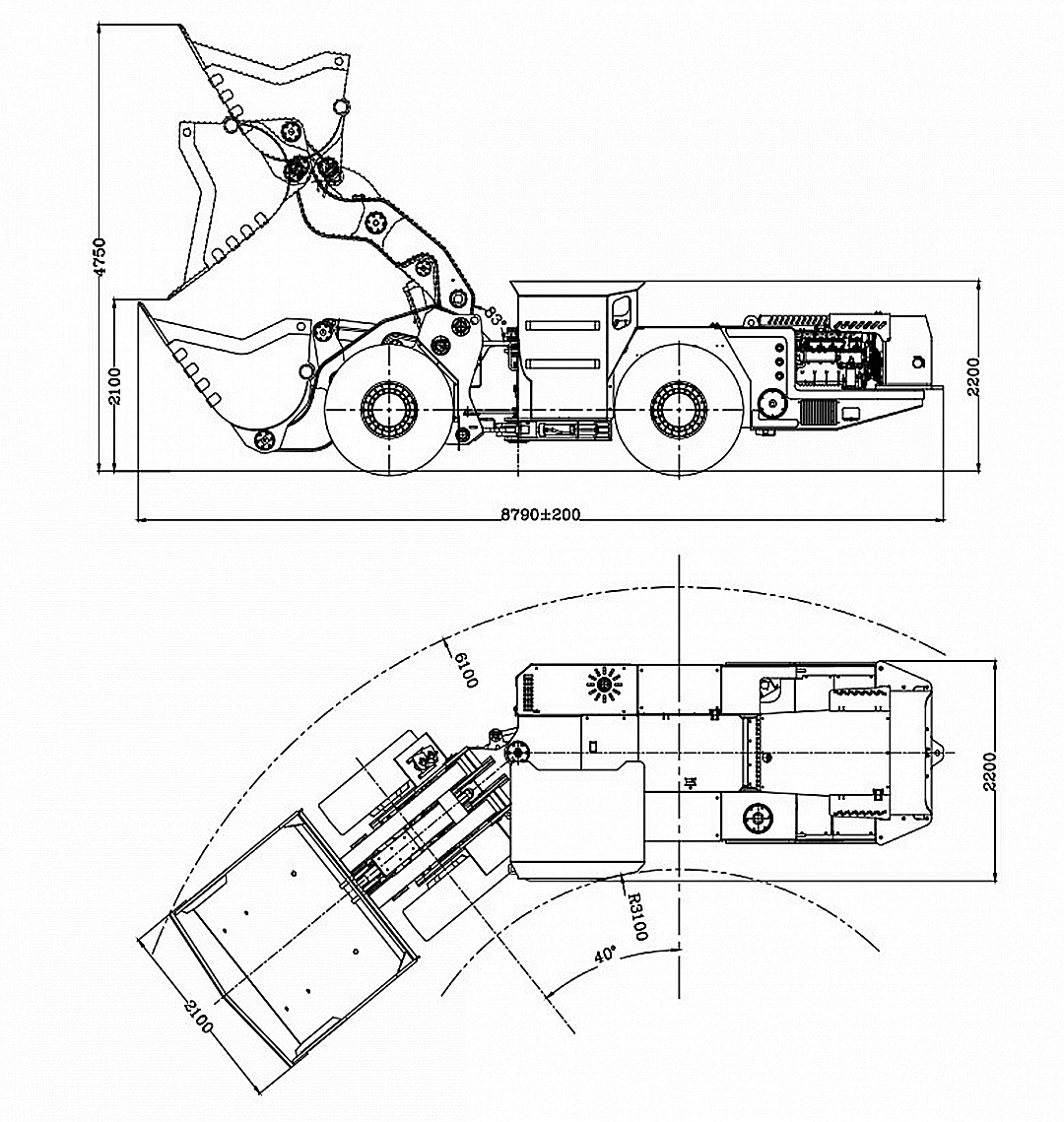

Габаритные размеры
Длина: 8800 мм
Ширина: 2200 мм
Высота: 2200 мм
Максимальный размер в разобранном виде: 4 × 1,3 × 2,6 м
Колесная база: 3150 мм
Колея: 1745 мм
Масса (порожняя): 17,5 т
Максимальная масса в разобранном виде: 6,5 т
Дизельный двигатель
Марка: Cummins
Модель: QSB6.7-C220
Тип: дизельный двигатель с водяным охлаждением и низким уровнем выбросов.
Номинальная мощность: 164 кВт при 2200 об/мин
Расход топлива (при полной загрузке): 16 – 22 л / 100 км
Пуск двигателя: электростартер
Система очистки выхлопа: окислительный каталитический нейтрализатор
Свяжитесь с нами, чтобы получить консультацию, уточнить стоимость и сроки поставки погрузочно-доставочной машины WJ-3. Наши специалисты помогут подобрать оборудование под условия вашего горнодобывающего проекта.
