Рамная щёковая дробильная установка SK-PE46-3C с дизельным генератором
Рамная щёковая дробильная установка SK-PE46-3C предназначена для первичного дробления горных пород, строительных отходов, бетона, кирпича и других твердых материалов. Оборудование может использоваться на карьерах, в дорожном строительстве, на дробильно-сортировочных комплексах и при переработке строительных материалов.
Установка выполнена в рамном исполнении, что обеспечивает прочность конструкции, устойчивость оборудования и удобство транспортировки. Наличие дизельного генератора позволяет эксплуатировать установку автономно без подключения к стационарной электрической сети, что особенно важно при работе на удалённых объектах.

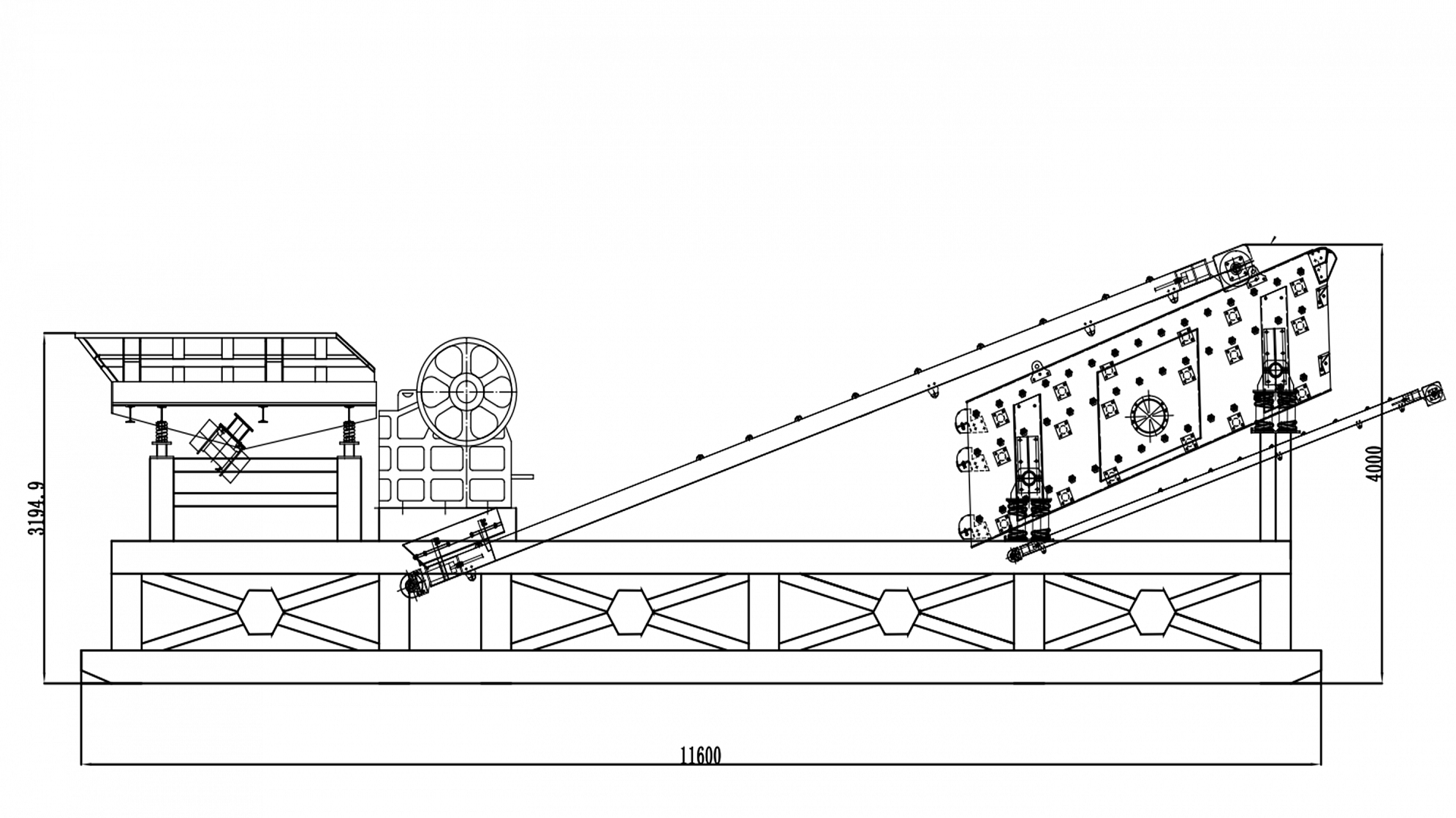

Комплекс включает загрузочный бункер, вибрационный питатель, щёковую дробилку, вибрационный грохот, систему ленточных конвейеров, гидравлическую систему и электрическое оборудование управления.
Загрузочный бункер
Полезный объем — 3 м³
Высота загрузки — 3.2 м
Бункер предназначен для приема исходного материала и равномерной подачи его в вибрационный питатель.
Вибрационный питатель
Модель — GZD850×3000
Размеры лотка — 850×3000 мм
Максимальный размер исходного материала — 400 мм
Мощность электродвигателя — 1.5 кВт
Питание — 380 В / 50 Гц
Питатель обеспечивает равномерную подачу материала в дробильную камеру.
Щёковая дробилка
Модель — PE400×600
Размер загрузочного отверстия — 400×600 мм
Максимальный размер исходного материала — 350 мм
Диапазон регулирования разгрузочной щели — 40–100 мм
Мощность электродвигателя — 30 кВт
Питание — 380 В / 50 Гц
Щёковая дробилка выполняет основное дробление материала.
Вибрационный грохот
Модель — 3YZK1237
Размер одного сита — 1200×3700 мм
Мощность электродвигателя — 7.5 кВт
Питание — 380 В / 50 Гц
Грохот предназначен для разделения дробленого материала по фракциям.
Главный ленточный конвейер
Характеристики — B500 × 9 м
Тип привода — приводной мотор-барабан
Мощность электродвигателя — 4 кВт
Конвейер используется для транспортировки дробленого материала от дробилки.
Подгрохотный (нижний) ленточный конвейер
Характеристики — B500 × 5 м
Тип привода — приводной мотор-барабан
Мощность электродвигателя — 3 кВт
Конвейер предназначен для транспортировки отсортированного материала.
Выносной ленточный конвейер
Характеристики — B500 × 8 м
Тип привода — приводной мотор-барабан
Мощность электродвигателя — 3 кВт
Используется для отвода готового материала от установки.
Рама (каркас)
Прямостенная конструкция — толщина листа 10–20 мм
Распределитель (делитель) материала — толщина листа 8 мм
Лестницы, защитные кожухи и элементы обслуживания — толщина листа 6 мм
Прочная металлическая конструкция обеспечивает устойчивость и безопасность работы оборудования.
Электрооборудование
Шкаф управления обеспечивает плавный пуск главных приводов и прямой пуск вспомогательных механизмов.
Суммарная установленная мощность — 59.5 кВт
В комплект входят:
кабели для бортового оборудования
кабели соединения шкафа управления с клеммной колодкой на раме станции
Гидравлическая система
Гидростанция — 3 кВт
Рабочее давление — 20 МПа
Объем гидробака — 100 л
Система включает насос, клапаны, трубопроводы и гидравлическую арматуру.
Транспортные габариты
14500 × 3700 × 5950 мм
Общий вес станции с генератором
17 400 кг
Производительность
15–60 т/ч
