Роторная дробилка на колесном шасси S-PF1210-3C

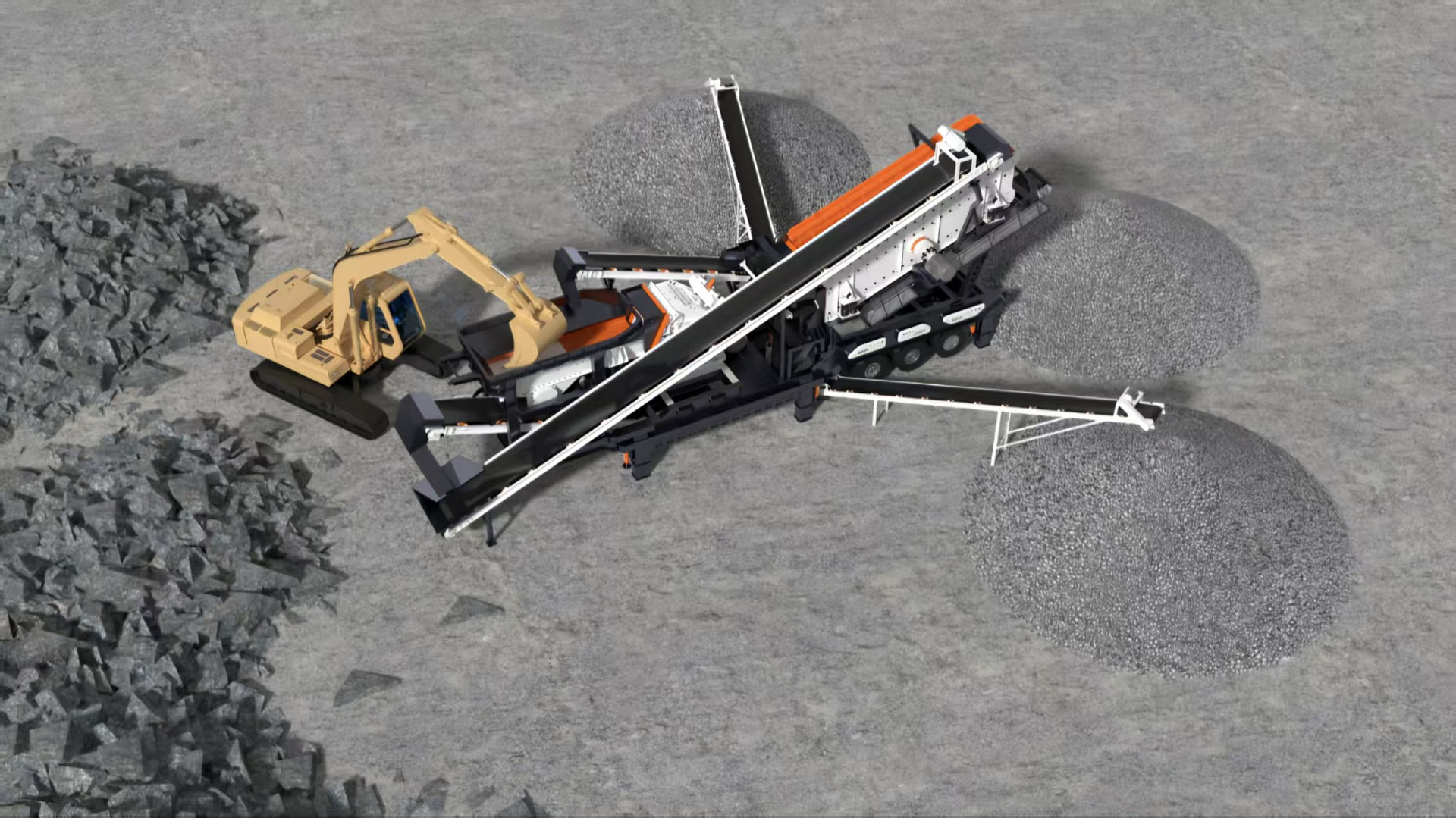

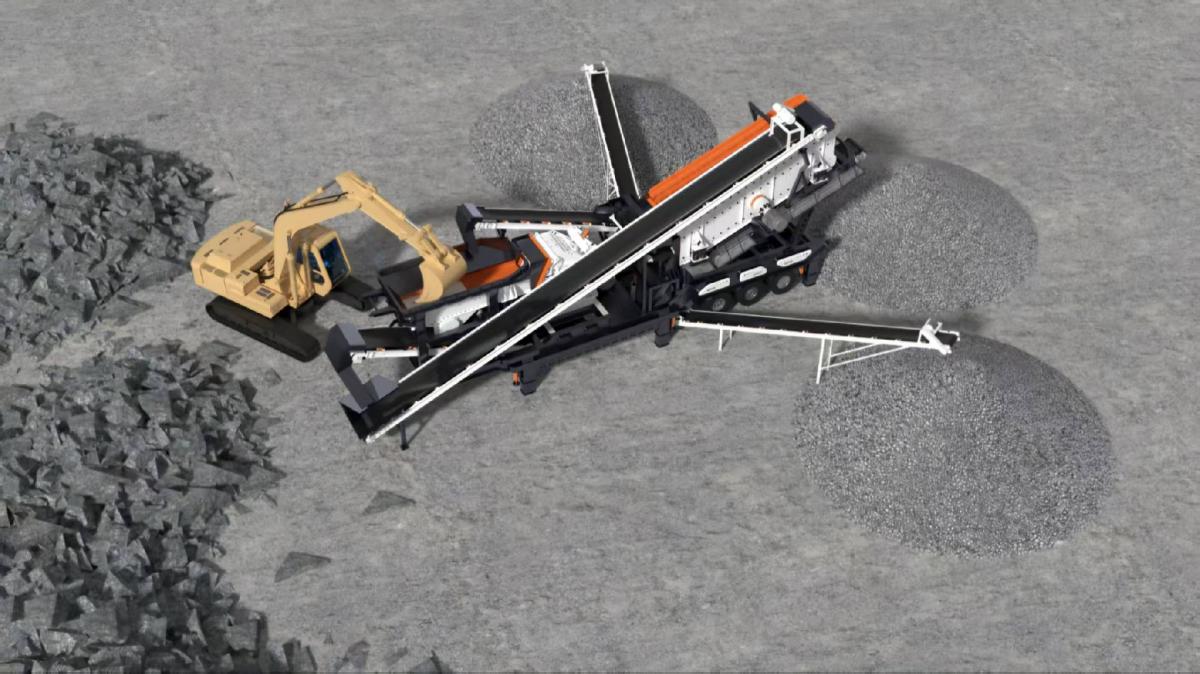

Мобильная роторная дробильная установка S-PF1210-3C предназначена для первичного и вторичного дробления горных пород, известняка, бетона, строительных отходов и других материалов. Установка выполнена на колесном шасси, что обеспечивает удобную транспортировку между объектами и быстрый ввод оборудования в эксплуатацию.

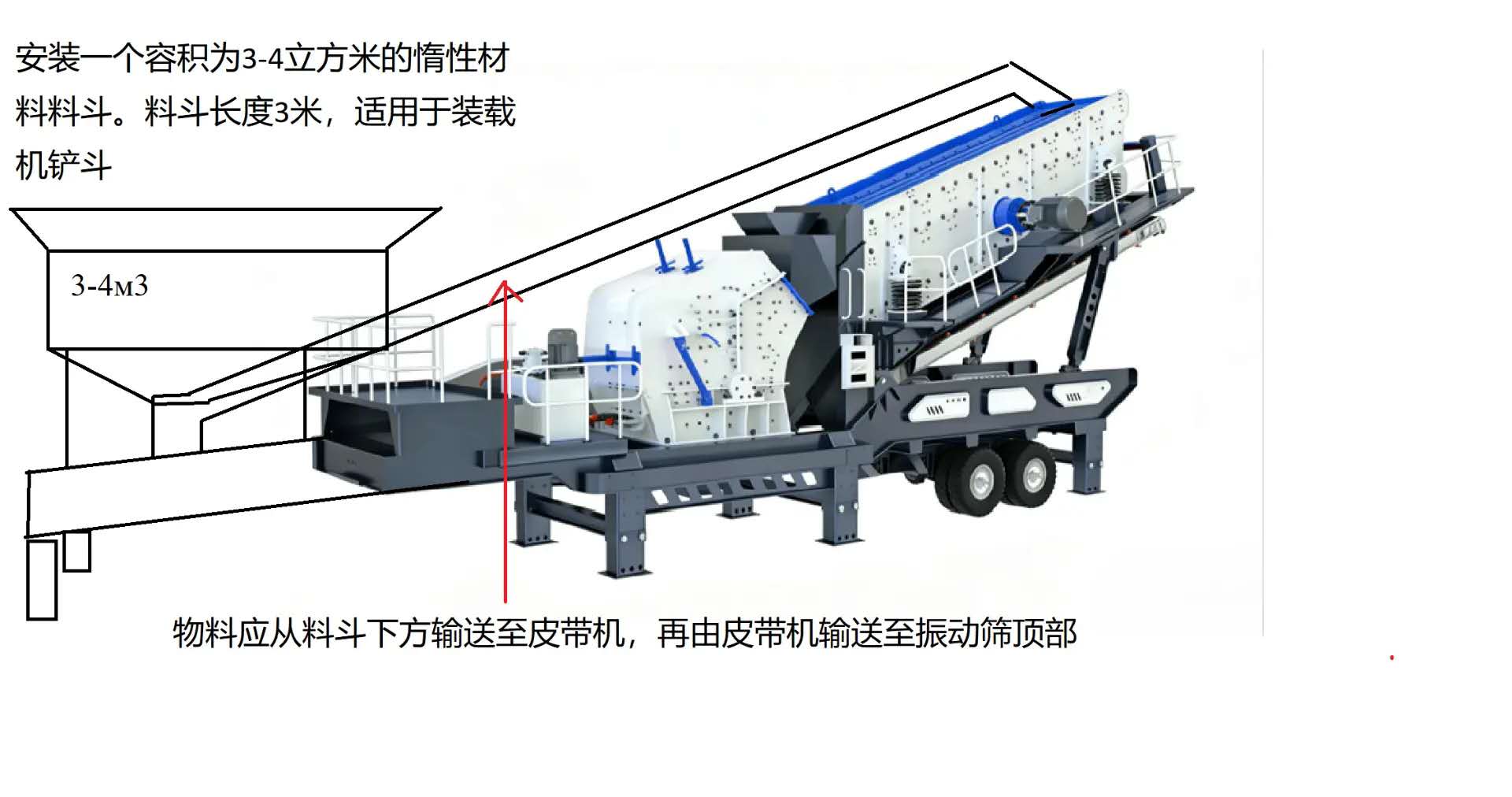

Комплекс включает загрузочный бункер, вибрационный питатель, роторную дробилку, вибрационный грохот, систему ленточных конвейеров, передвижную раму, гидравлическую систему и автоматизированную электрическую систему управления. Благодаря продуманной конструкции установка обеспечивает стабильную работу, высокую производительность и эффективную сортировку готового материала.
Загрузочный бункер
Полезный объем — 5 м³
Высота загрузки — 4,7 м
Вибрационный питатель
Модель — GZD850 × 3000
Максимальный размер исходного материала — 400 мм
Мощность двигателя — 2,2 кВт, 2 шт.
Питание — 380 В / 50 Гц
Роторная дробилка
Модель — PF1210III, трехкамерная
Размер ротора — 1200 × 1400 мм
Максимальный размер исходного материала — 350 мм
Регулировка размера выходной щели — 30–100 мм
Мощность двигателя — 90 кВт, 1 шт.
Питание — 380 В / 50 Гц
Вибрационный грохот
Модель — 3YZK1848
Размер сита — 1800 × 4800 мм
Максимальный размер исходного материала — 300 мм
Мощность двигателя — 18,5 кВт, 1 шт.
Питание — 380 В / 50 Гц
Магистральный ленточный конвейер
Спецификация — B650 × 7 м
Тип привода — привод от электробарабана
Мощность двигателя — 3 кВт, 1 шт.
Барабан имеет резиновую футеровку.
Питание — 380 В / 50 Гц
Верхний ленточный конвейер
Спецификация — B650 × 18 м
Тип привода — привод от электробарабана
Мощность двигателя — 11 кВт, 1 шт.
Барабан имеет резиновую футеровку.
Питание — 380 В / 50 Гц
Перегрузочный ленточный конвейер
Спецификация — B500 × 2 м
Тип привода — привод от электробарабана
Мощность двигателя — 3 кВт, 1 шт.
Барабан имеет резиновую футеровку.
Питание — 380 В / 50 Гц
Нижний ленточный конвейер
Спецификация — B500 × 6 м
Тип привода — привод от электробарабана
Мощность двигателя — 3 кВт, 1 шт.
Барабан имеет резиновую футеровку.
Питание — 380 В / 50 Гц
Конвейер готовой продукции (внешний)
Спецификация — B500 × 12 м
Количество — 2 шт.
Тип привода — привод от электробарабана
Мощность двигателя — 5,5 кВт, 2 шт.
Барабан имеет резиновую футеровку.
Питание — 380 В / 50 Гц
Мобильная рама
Рама котельного типа — толщина листа 10–16 мм
Изготовлена из стали Q345B, включает гидравлические опоры.
Распределительный бункер — толщина листа 10 мм, сталь Q345B
Лестницы, ограждения и обслуживающие элементы — толщина листа 6 мм, сталь Q345B
Прочие компоненты — двухосная конструкция, колея 1840 мм
Сцепной шкворень — 90#
Электрическая система
Шкаф управления обеспечивает:
частотный пуск главного двигателя
плавный пуск вспомогательного оборудования
Общая мощность системы управления — 149,5 кВт
Электрическая система рассчитана на эксплуатацию:
на высоте до 1000 м над уровнем моря
при температуре от −30°C до +40°C
В комплект входят жгуты питания двигателей оборудования, соединители и клеммы на раме, а также комплект кабелей и проводов.
Гидравлическая система
Гидроцилиндры опор рамы — 125-80-400, 6 шт.
Гидроцилиндры подъема грохота — 90-63-850, 2 шт.
Гидростанция — 5,5 кВт, 20 МПа, 100 л
В комплект входят насос, клапаны, масло и трубопроводы.
Гидравлическая система рассчитана на работу:
на высоте до 1000 м над уровнем моря
при температуре от −30°C до +40°C
Цвет кузова
Стандартный цвет
Транспортные габариты
13000 × 2800 × 5500 мм
Вес установки
Около 32 000 кг
Производительность
70–130 т/ч
