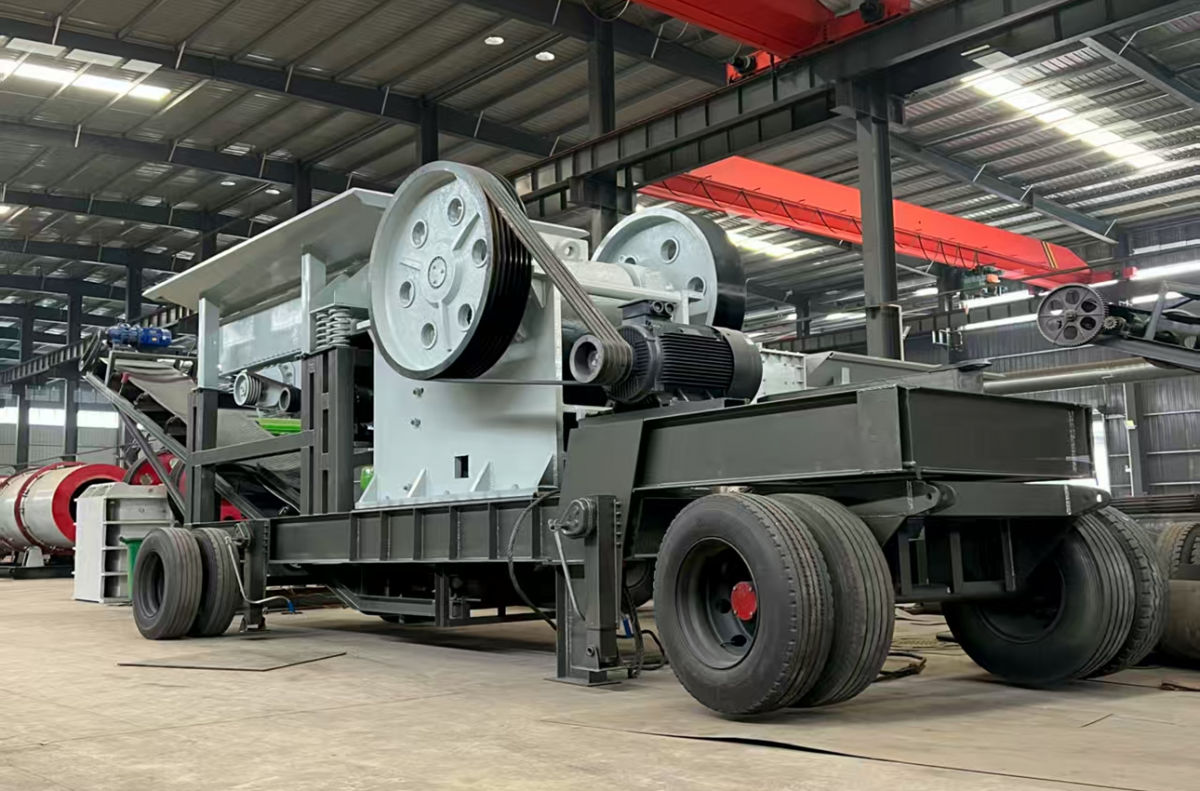

Колёсная мобильная щёковая дробильная установка S-E69B-2C с дизель-генераторной установкой 200 кВт
Мобильная щёковая дробильная установка S-E69B-2C предназначена для первичного дробления горных пород, щебня, гранита, базальта, известняка и строительных отходов. Оборудование размещено на колесном шасси, что позволяет быстро перемещать установку между объектами и использовать её на карьерах, в дорожном строительстве и на дробильно-сортировочных комплексах.
Установка оснащена вибрационным питателем, щёковой дробилкой, системой ленточных конвейеров, передвижной рамой, гидравлической системой и электрическим шкафом управления. В комплект входит дизель-генераторная установка 200 кВт, обеспечивающая автономную работу оборудования на объектах без стационарного электроснабжения.
Вибрационный питатель
Модель — ZSW960 × 3800
Тип — трехсекционный колосниковый
Размер короба — 960 × 3800 мм
Максимальный размер исходного материала — 500 мм
Вибрационный двигатель — 3 кВт, 2 шт.
Питание — 380 В / 50 Гц
Щековая дробилка
Модель — PE600 × 900, литая
Размер загрузочного отверстия — 600 × 900 мм
Максимальный размер исходного материала — 500 мм
Диапазон регулировки разгрузочной щели — 65–160 мм
Мощность двигателя — 75 кВт, 1 шт.
Питание — 380 В / 50 Гц
Передвижная рама
Рама сварная из балки 300H (прямая балка), толщина листа 10–16 мм.
Изготовлена из стали Q345B, включает гидравлические выносные опоры.
Загрузочный бункер — 6 м³, толщина листа 10 мм, сталь Q345B
Распределительный бункер — толщина листа 8 мм, сталь Q345B
Лестницы, ограждения и элементы обслуживания — толщина листа 6 мм, сталь Q345B
Прочие элементы конструкции — толщина листа ≥ 8 мм
Автомобильные комплектующие — две оси (8 шин)
Основной ленточный конвейер
Спецификация — B800 × 8 м
Тип привода — приводной барабан
Мощность двигателя — 4 кВт
Барабан имеет резиновую футеровку.
Питание — 380 В / 50 Гц
Боковой ленточный конвейер (под питателем)
Спецификация — B650 × 5 м
Тип привода — приводной барабан
Мощность двигателя — 3 кВт
Барабан имеет резиновую футеровку.
Питание — 380 В / 50 Гц
Электрооборудование
Шкаф управления обеспечивает:
плавный пуск главного двигателя
прямой пуск вспомогательных двигателей
Общая установленная мощность — 92 кВт
Электросистема рассчитана на работу:
на высоте до 1000 м над уровнем моря
при температуре от −30°C до +40°C
В комплект входит полный комплект силовых кабелей для двигателей оборудования на шасси и соединения шкафа управления с клеммами на раме.
Гидравлическая система
Гидроцилиндры выносных опор — 125-80-400, 4 шт.
Гидростанция — 4 кВт, 20 МПа, 100 л
В комплект входят гидронасос, клапаны, маслопроводы и арматура.
Гидравлическая система рассчитана на работу:
на высоте до 1000 м над уровнем моря
при температуре от −30°C до +40°C
При низких температурах рекомендуется использовать низкозастывающее гидравлическое масло.
Габариты при транспортировке
ДСК — 13500 × 2550 × 4800 мм
ДГУ 200 кВт — 3200 × 1200 × 1600 мм
Общий вес установки
Около 29 000 кг (с дизель-генераторной установкой)
Производительность
50–180 т/ч
Свяжитесь с нами, чтобы получить консультацию и подобрать мобильную щёковую дробильную установку S-E69B-2C для вашего карьера или дробильно-сортировочного комплекса. Мы поможем подобрать оптимальную конфигурацию оборудования и ответим на все технические вопросы.
