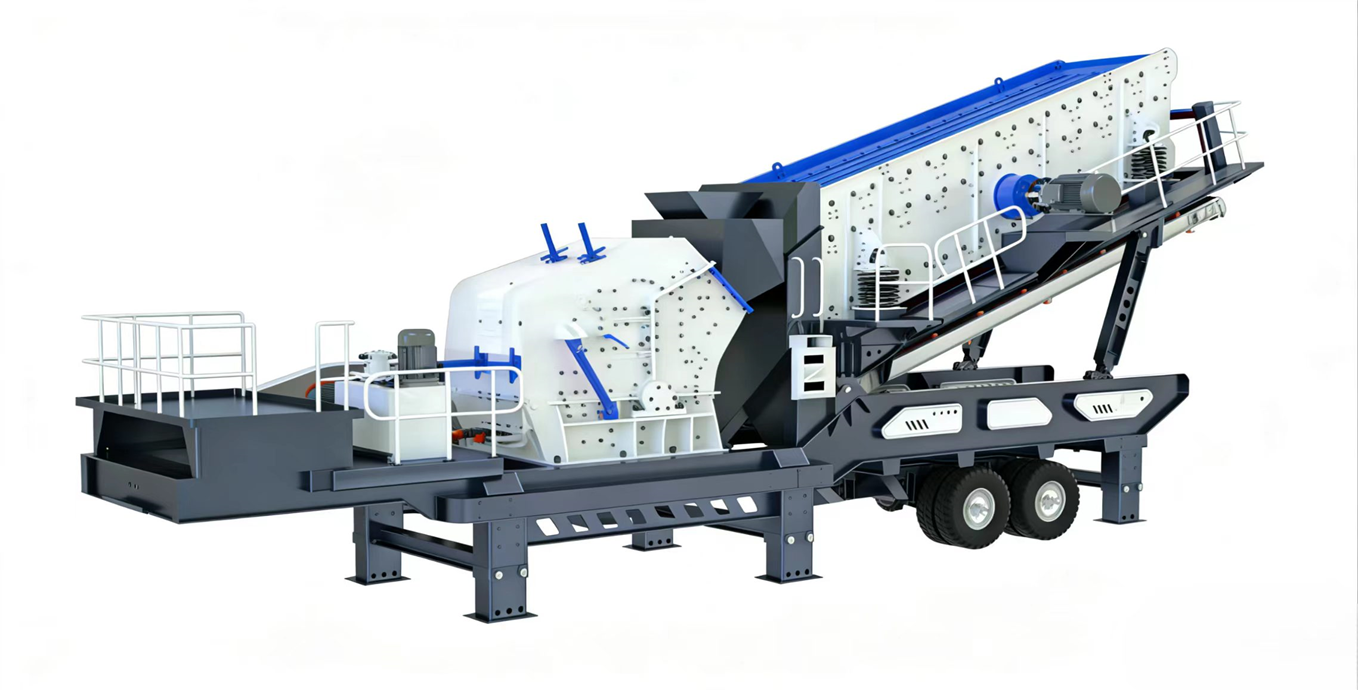

Колёсная мобильная роторная дробильная установка S-PF1210-2C
Мобильная роторная дробильная установка S-PF1210-2C предназначена для дробления горных пород, известняка, строительных отходов, бетона и других материалов средней и высокой прочности. Установка выполнена на колесном шасси, что обеспечивает удобную транспортировку между объектами и быстрый ввод оборудования в эксплуатацию.
Комплекс включает роторную дробилку, вибрационный грохот, систему ленточных конвейеров, передвижную раму, гидравлическую систему и автоматизированную электрическую систему управления. Благодаря высокой производительности и мобильности установка широко применяется на карьерах, дробильно-сортировочных комплексах, в дорожном строительстве и переработке строительных материалов.
Вибрационный грохот
Модель — 3YZK1848
Размер сита — 1800 × 4800 мм
Максимальный размер исходного материала — 300 мм
Мощность электродвигателя — 18,5 кВт, 1 шт.
Питание — 380 В / 50 Гц
Грохот предназначен для сортировки дробленого материала по фракциям.
Роторная дробилка
Модель — PF1210III, трехкамерная
Размер ротора — 1200 × 1400 мм
Размер загрузочного отверстия — 580 × 1000 мм
Максимальный размер исходного материала — 350 мм
Диапазон регулировки разгрузочной щели — 30–100 мм
Мощность электродвигателя — 90 кВт, 1 шт.
Питание — 380 В / 50 Гц
Роторная дробилка обеспечивает эффективное дробление материала с высокой степенью измельчения.
Конвейер под грохотом
Спецификация — B500 × 6 м
Тип привода — приводной барабан
Мощность электродвигателя — 3 кВт, 1 шт.
Барабан имеет резиновую футеровку для увеличения срока службы.
Питание — 380 В / 50 Гц
Выносной конвейер для готовой продукции
Спецификация — B500 × 12 м
Количество — 2 шт.
Тип привода — приводной барабан
Мощность электродвигателя — 5,5 кВт, 2 шт.
Барабаны имеют резиновую футеровку.
Питание — 380 В / 50 Гц
Конвейеры используются для транспортировки готового дробленого материала.
Передвижная рама
Рама лодочного типа — толщина листа 10–16 мм
Изготовлена из стали Q345B, включает гидравлические опоры.
Распределительный бункер — толщина листа 10 мм, сталь Q345B
Лестницы, ограждения и элементы обслуживания — толщина листа 6 мм, сталь Q345B
Прочие элементы конструкции — толщина листа ≥ 8 мм
Автомобильные комплектующие — две оси, колея 1840 мм
Сцепной шкворень — 90#
Электрооборудование
Шкаф управления обеспечивает:
частотный пуск главного двигателя
плавный пуск вспомогательных двигателей
Общая установленная мощность — 125,5 кВт
Электросистема рассчитана на работу:
на высоте до 1000 м над уровнем моря
при температуре от −30°C до +40°C
В комплект входит полный комплект силовых кабелей для оборудования на шасси и соединения шкафа управления с клеммами на раме.
Гидравлическая система
Гидроцилиндры выносных опор рамы — T125-80-400, 6 шт.
Гидроцилиндры подъема грохота — T90-63-850, 2 шт.
Гидронасос, клапаны, гидростанция и маслопроводы — 1 комплект
Гидростанция — 3 кВт, 20 МПа, 100 л
Гидравлическая система рассчитана на работу:
на высоте до 1000 м над уровнем моря
при температуре от −30°C до +40°C
(при низких температурах рекомендуется использовать низкозастывающее гидравлическое масло)
Габариты при транспортировке
12000 × 2800 × 5500 мм (Д × Ш × В)
Общий вес установки
28 000 кг
Производительность
70–130 т/ч
