Гусеничный вибрационный грохот TSP2160-3

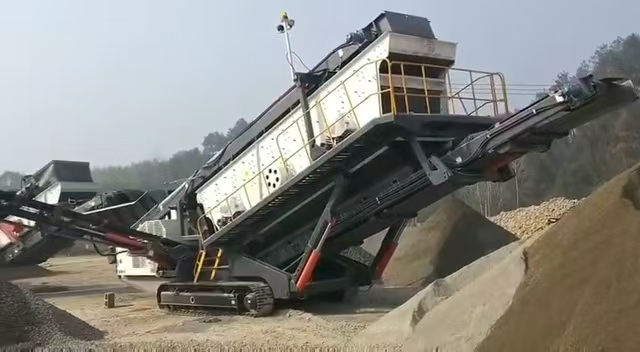

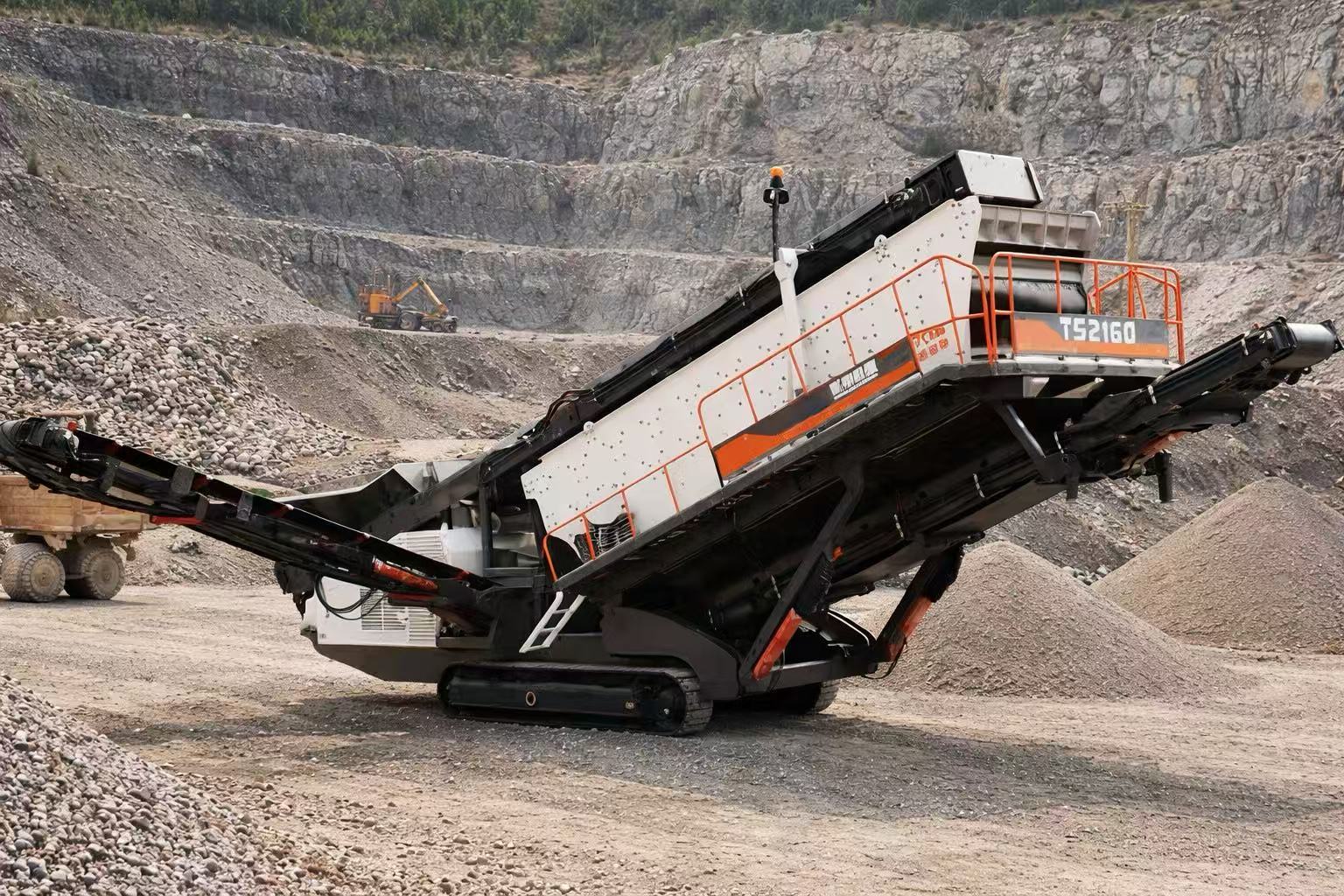

Гусеничный вибрационный грохот TSP2160-3 — мобильный сортировочный комплекс для разделения щебня, песчано-гравийной смеси, строительных отходов, руды и других сыпучих материалов на несколько фракций.
Машина оснащена трёхдечным виброгрохотом 3YK2160 с рабочей поверхностью 2100 × 6000 мм. Три уровня сит позволяют одновременно получать несколько готовых фракций материала. Загрузка и выгрузка осуществляются системой ленточных конвейеров, а гусеничная ходовая часть обеспечивает самостоятельное перемещение оборудования по рабочей площадке.
Гидравлическое складывание конвейеров упрощает подготовку установки к транспортировке и сокращает время развертывания на объекте.
Основные преимущества
Производительность от 81 до 720 т/ч
Трёхдечный грохот с тремя уровнями сит
Размер просеивающей поверхности — 2100 × 6000 мм
Максимальный размер загружаемого материала — 300 мм
Разделение материала на несколько товарных фракций
Гусеничная ходовая часть с гидравлическим приводом
Гидравлическое складывание конвейеров
Электробарабанный привод конвейеров
Гуммированные приводные барабаны
Усиленная рама из стали Q345B
Электрический шкаф с плавным пуском
Подготовка к транспортировке без длительного демонтажа
Область применения
Грохот TSP2160-3 применяется:
на дробильно-сортировочных комплексах;
в карьерах и на горнодобывающих предприятиях;
при производстве щебня и песчано-гравийных смесей;
для сортировки руды и нерудных материалов;
при переработке строительных отходов;
на временных и удалённых производственных площадках.
Технические характеристики
Модель установки: TSP2160-3
Модель виброгрохота: 3YK2160
Размер сит: 2100 × 6000 мм
Количество сит: 3
Максимальный размер загружаемого материала: 300 мм
Производительность: 81–720 т/ч
Суммарная установленная мощность: 62 кВт
Двигатели виброгрохота: 2 × 7,5 кВт
Ширина гусеницы: 500 мм
Общий вес: около 31 т

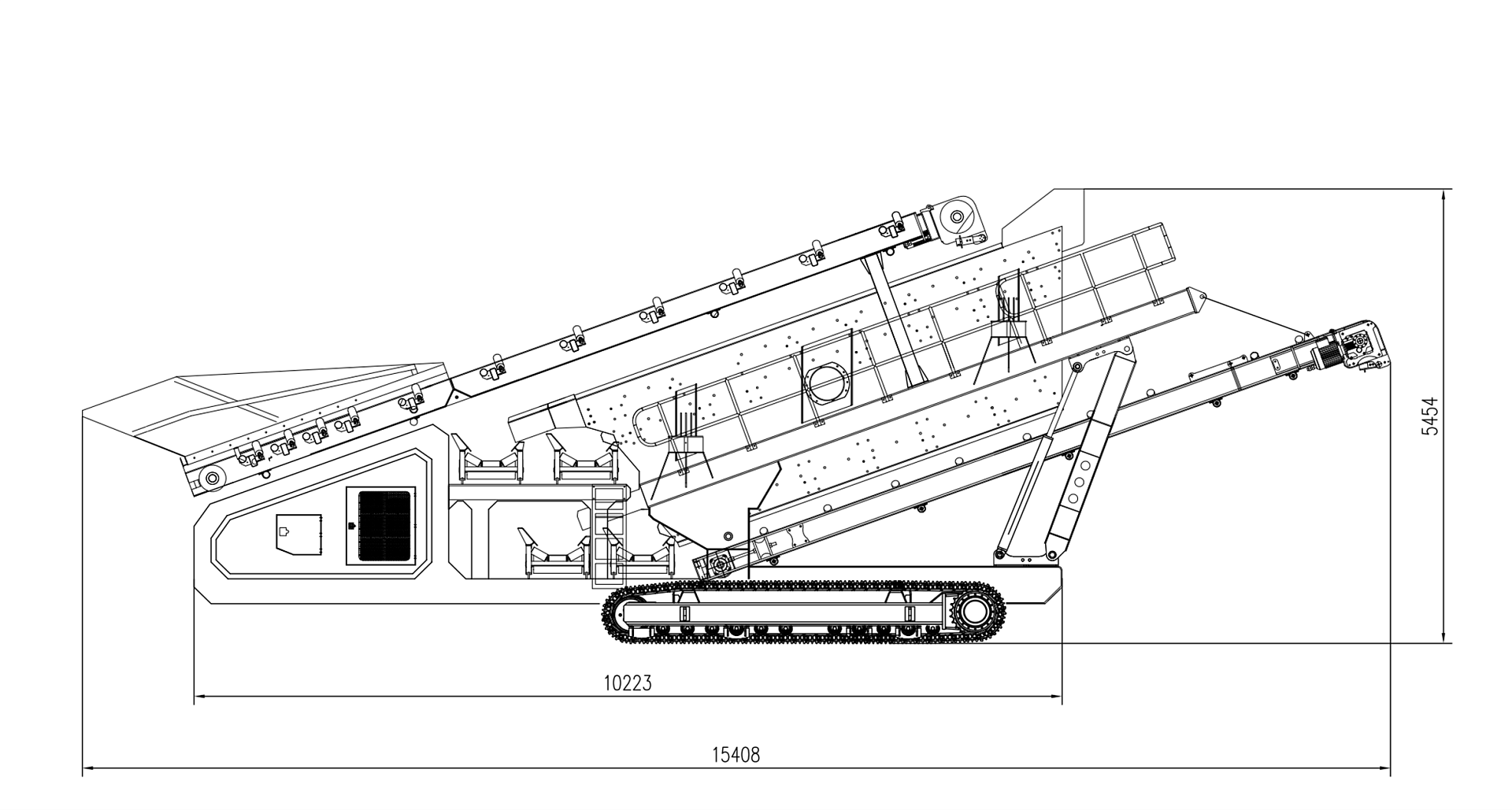

Рабочие габариты (Д × Ш × В):
15 000 × 17 200 × 6 000 мм
Транспортные габариты (Д × Ш × В):
18 000 × 4 100 × 4 100 мм
Фактические рабочие размеры могут уточняться в соответствии с проектным чертежом и комплектацией оборудования.
Ленточные конвейеры
Главный конвейер:
размер — B1200 × 11,5 м;
мощность — 11 кВт;
количество — 1 шт.
Конвейер под грохотом:
размер — B1000 × 8,5 м;
мощность — 7,5 кВт;
количество — 1 шт.
Конвейер крупной фракции:
размер — B650 × 7 м;
мощность — 5,5 кВт;
количество — 1 шт.
Конвейер средней фракции:
размер — B650 × 9,5 м;
мощность — 5,5 кВт;
количество — 1 шт.
Конвейер мелкой фракции:
размер — B650 × 9,5 м;
мощность — 5,5 кВт;
количество — 1 шт.
Перегрузочные конвейеры:
размер — B650 × 4 м;
мощность — 4 кВт каждый;
количество — 3 шт.
Все конвейеры оборудованы электробарабанным приводом и барабанами с резиновой футеровкой.
Рама и ходовая часть
Мобильное шасси выполнено на усиленной раме лодочного типа из стали Q345B:
толщина основных элементов рамы — от 12 до 20 мм;
толщина лестниц и защитных кожухов — 6 мм;
толщина остальных элементов конструкции — не менее 8 мм;
гидравлическая гусеничная ходовая часть;
ширина гусениц — 500 мм;
комплект привода гусеничного хода.
Энергетическая и электрическая системы
В комплектацию входит дизель-генераторная установка мощностью 55 кВт, предназначенная для обеспечения движения гусеничной ходовой части.
Электрическая система включает:
шкаф управления;
плавный пуск основных электродвигателей;
основные электрические компоненты CHNT;
комплект силовых и управляющих кабелей.
Рабочие условия электрической системы:
высота эксплуатации — до 1000 м над уровнем моря;
температура окружающей среды — от −5 до +40 °C.
Гидравлическая система
В состав гидравлической системы входят:
гидроцилиндры складывания конвейеров;
гидравлические насосы;
клапанная аппаратура;
гидравлическая станция;
трубопроводы и соединительная арматура.
Комплектация
Вибрационный грохот 3YK2160 — 1 шт.
Гусеничное мобильное шасси — 1 комплект
Главный ленточный конвейер — 1 шт.
Конвейер под грохотом — 1 шт.
Конвейер крупной фракции — 1 шт.
Конвейер средней фракции — 1 шт.
Конвейер мелкой фракции — 1 шт.
Перегрузочные конвейеры — 3 шт.
Дизель-генераторная установка — 1 шт.
Электрическая система управления — 1 комплект
Гидравлическая система — 1 комплект
Лестницы, ограждения и защитные кожухи
Гусеничный грохот TSP2160-3 подходит для объектов, где требуется высокая производительность, мобильность и быстрое разделение материала на несколько фракций. Для уточнения размеров ячеек сит, требуемой производительности и комплектации установка подбирается под конкретный материал и условия эксплуатации.
