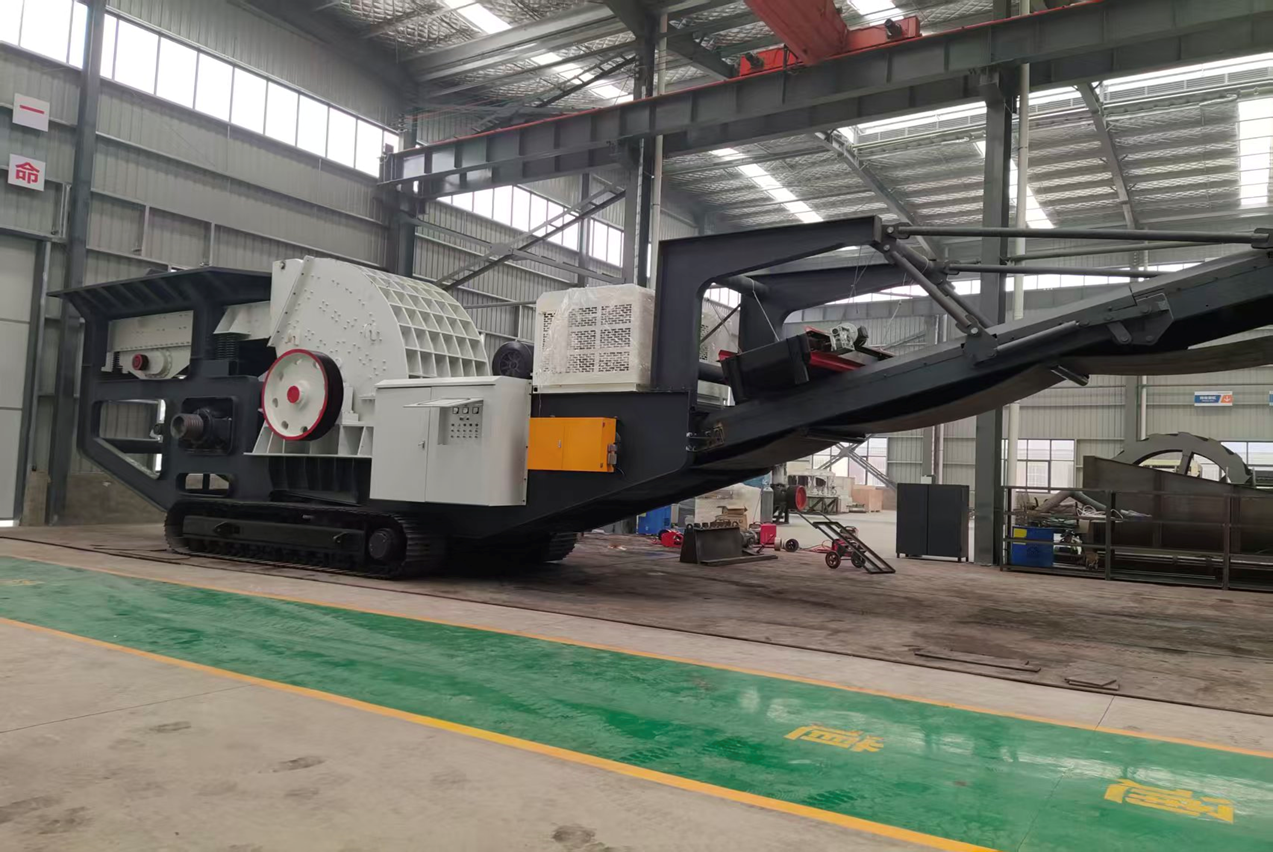

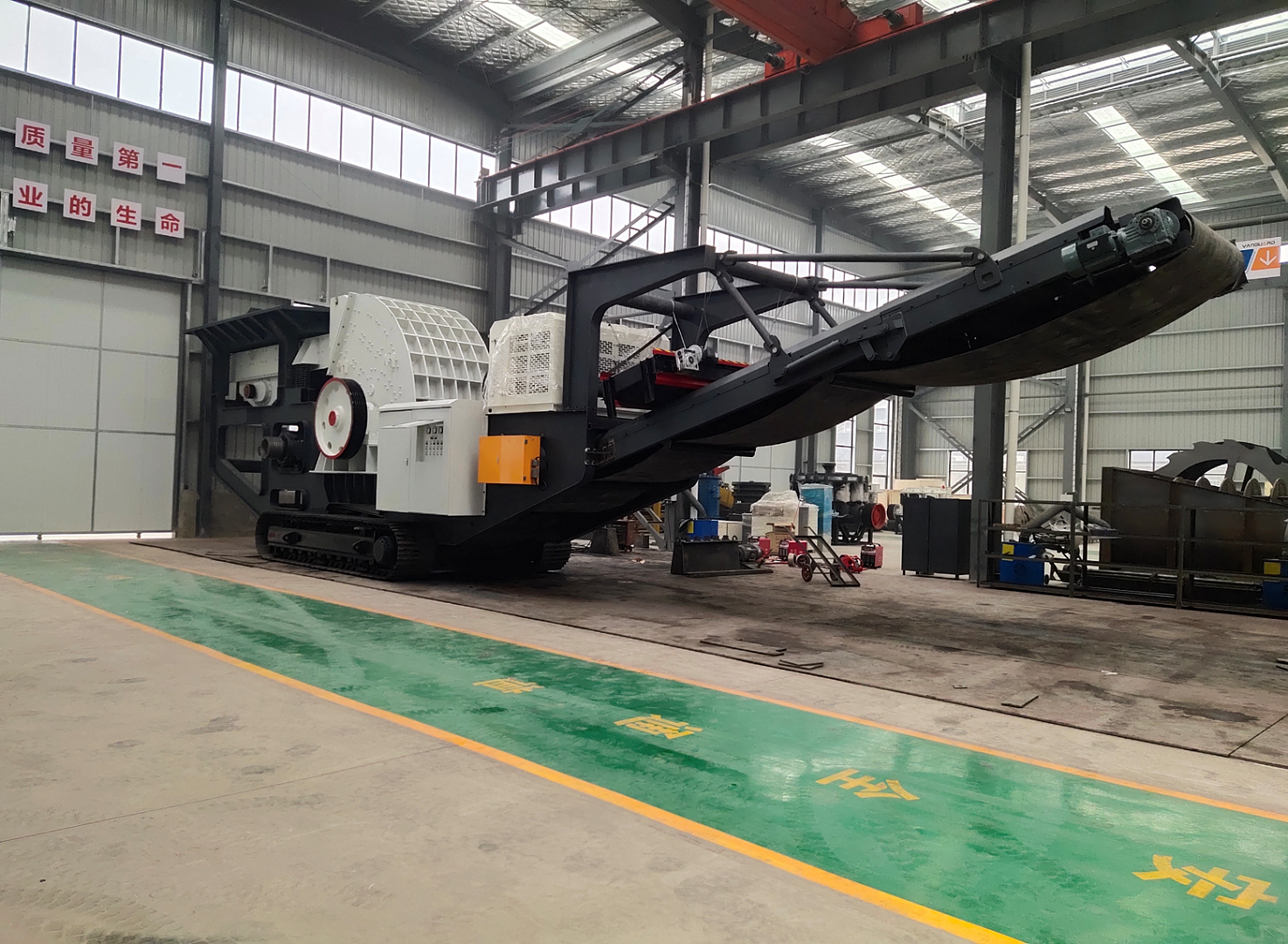

Гусеничная дробильная станция TPZ1615
Гусеничная дробильная станция TPZ1615 предназначена для переработки горных пород, строительных отходов, бетона и других твердых материалов непосредственно на месте добычи или строительства. Мобильная конструкция на гусеничном ходу позволяет быстро перемещать установку между рабочими площадками без необходимости сложного монтажа.
Дробильный комплекс включает вибрационный питатель, тяжелую молотковую дробилку, систему ленточных конвейеров, дизельную энергетическую установку, гидравлическую систему и автоматизированную систему управления. Благодаря высокой производительности оборудование эффективно используется на карьерах, в горнодобывающей отрасли и при переработке строительных материалов.
Вибрационный питатель
Модель — GZD1550
Размеры лотка — 1500 × 5000 мм
Максимальный размер исходного материала — 1000 мм
Мощность электродвигателя — 7.5 кВт, 2 шт.
Питание — 380 В / 50 Гц
Питатель оснащён колосниковой решеткой, которая обеспечивает предварительное отделение мелкой фракции и равномерную подачу материала в дробильную камеру.
Тяжелая молотковая (ударная) дробилка
Модель — PCZ1615
Размер загрузочного отверстия — 1500 × 1200 мм
Максимальный размер исходного материала — 1000 мм
Диапазон регулирования разгрузочной щели — 0–200 мм
Мощность электродвигателя — 220 кВт, 2 шт.
Питание — 380 В / 50 Гц
Дробилка обеспечивает высокую степень дробления и предназначена для переработки крупных кусков горных пород.
Самоходное гусеничное шасси
Судовая рама — толщина листа 12–20 мм, сварная конструкция из стали Q345B
Загрузочный бункер — толщина листа 10 мм, сталь Q345B
Лестницы, защитные кожухи и сервисные элементы — толщина листа 6 мм, сталь Q345B
Прочие элементы конструкции — толщина листа ≥ 8 мм
Гидравлическая гусеничная ходовая часть — грузоподъемность 65 т
Гусеничное шасси обеспечивает устойчивость оборудования и возможность перемещения установки по сложному рельефу.
Главный ленточный конвейер
Характеристики — B1400 × 11 м
Тип привода — приводной мотор-барабан
Мощность электродвигателя — 11 кВт
Барабан имеет гуммированное покрытие, что повышает сцепление с лентой и увеличивает срок службы оборудования.
Энергетическая установка
Дизельный двигатель — 250 кВт
Производитель — Weichai
Дизельная силовая установка обеспечивает автономную работу дробильного комплекса без подключения к внешней электросети.
Электрооборудование
Шкаф управления обеспечивает:
частотный пуск вибрационного питателя
плавный пуск главного привода
Суммарная установленная мощность электродвигателей — 466 кВт
В комплект входят:
силовые кабели для бортового оборудования
соединительные кабели между шкафом управления и клеммной колодкой на шасси
комплект кабелей для всей системы
Электросистема рассчитана на работу:
на высоте до 1000 м
при температуре –30°C до +40°C
Гидравлическая система
Включает:
гидравлический насос
клапаны
гидростанцию
трубопроводы и арматуру
Гидросистема обеспечивает работу гусеничного хода и вспомогательных механизмов станции.
Габариты для транспортировки
15500 × 3200 × 5500 мм (Д × Ш × В)
Общий вес станции
65 000 кг
Производительность
420–500 т/ч
Свяжитесь с нами, чтобы получить консультацию и подобрать гусеничную дробильную станцию TPZ1615 для вашего карьера или дробильно-сортировочного комплекса. Мы поможем подобрать оптимальную конфигурацию оборудования и ответим на все технические вопросы.
