Газопоршневая установка 200GF
Газопоршневая установка 200GF предназначена для автономной выработки электроэнергии на промышленных и коммерческих объектах. Оборудование работает на природном газе и обеспечивает стабильное энергоснабжение предприятий, производственных площадок, агрокомплексов и объектов инфраструктуры.
Установка оснащена современным газовым двигателем с турбонаддувом и электронным управлением, что обеспечивает высокую эффективность работы, стабильные параметры генерации и экономичный расход топлива. Конструкция предусматривает возможность работы в непрерывном режиме при различных уровнях нагрузки.
Основные параметры двигателя
Модель двигателя — WP12D264E200NG
Производитель двигателя — Haoman (豪曼)
Номинальная мощность двигателя — 220 кВт при 1500 об/мин
Электрическая мощность установки — 200 кВт
Количество цилиндров — 6, рядное расположение
Диаметр цилиндра × ход поршня — 126 × 155 мм
Рабочий объём — 11,6 л
Система охлаждения — вентиляторная, закрытая, водяная
Способ регулирования — электронный блок управления ECU
Наддув — турбонаддув с промежуточным охлаждением
Система пуска — 24 В постоянного тока
Ёмкость охлаждающей жидкости:
двигатель — 23 л
радиатор — 16,8 л
Расчётная температура радиатора — 40 °C
Ёмкость масла — 30 л
Параметры работы при нагрузке
Показатель — 100% / 75% / 50%
Расход газа, кг/ч — 35,52 / 30,5 / 21,5
Тепло от рубашки охлаждения, кДж/с — 125,0 / 115,0 / 90,0
Расход воды рубашки охлаждения — 15,8 м³/ч
Температура воды на входе / выходе — 78,9 °C / 84,9 °C
Давление воды на входе / выходе — 8,5 / 37,5 кПа
Тепло, уносимое выхлопными газами, кДж/с —
140,00 / 119,94 / 79,37
Расход выхлопных газов, кг/ч —
723,52 / 705,50 / 471,50
Температура за турбиной, °C —
533 / 535 / 530
Противодавление выпуска — 75 мбар
Рекомендуемая температура дымовых газов после утилизации:
горячая вода — 120 °C
пар 0,5 МПа — 190 °C
пар 1 МПа — 220 °C
Генератор
Модель генератора — WHA-250-4/0,4
Производитель — Haoman (豪曼)
Система возбуждения — бесщеточная, самовозбуждение
Степень защиты — IP23
Диапазон регулирования напряжения — ≤ ±1%
Класс изоляции — H
Шаг обмотки — 2/3
Тип опоры — одноопорный (монолагерный)
Габариты и масса

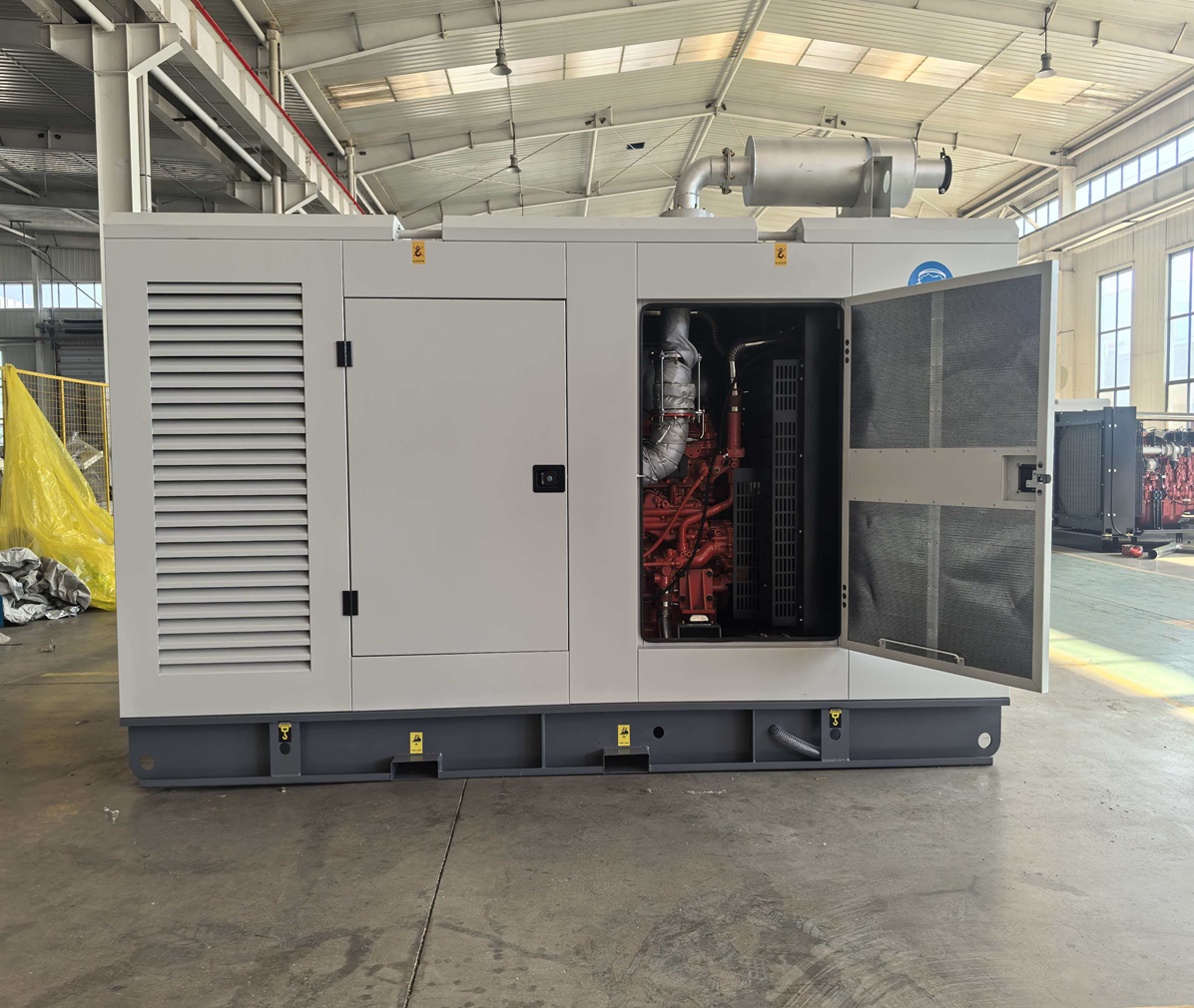

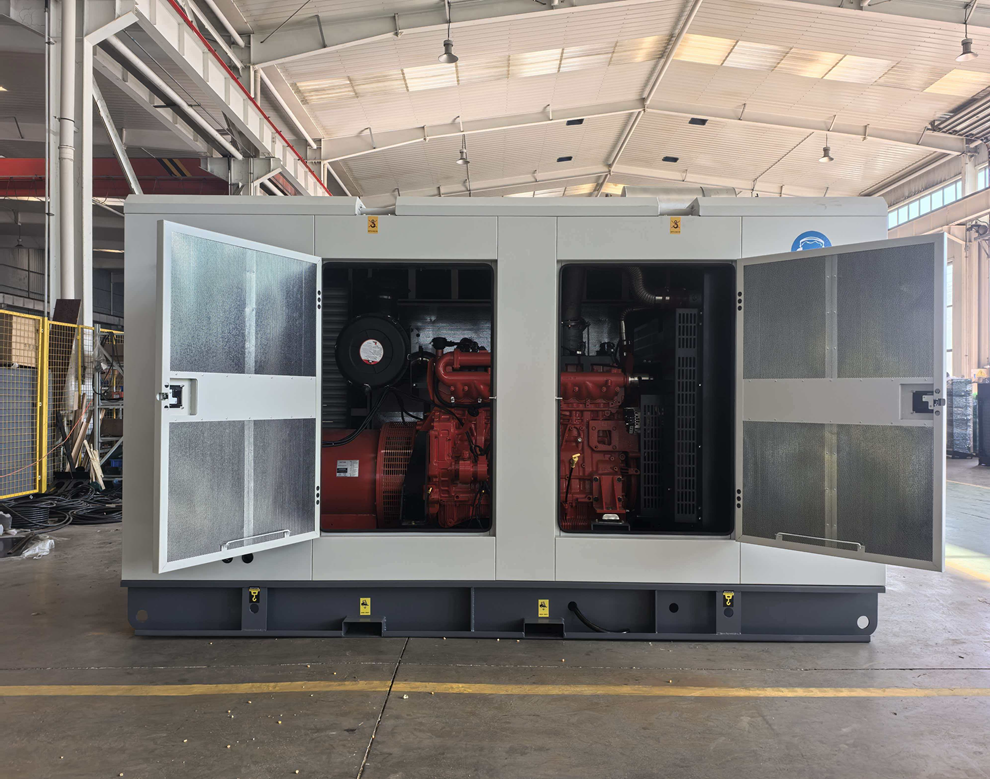

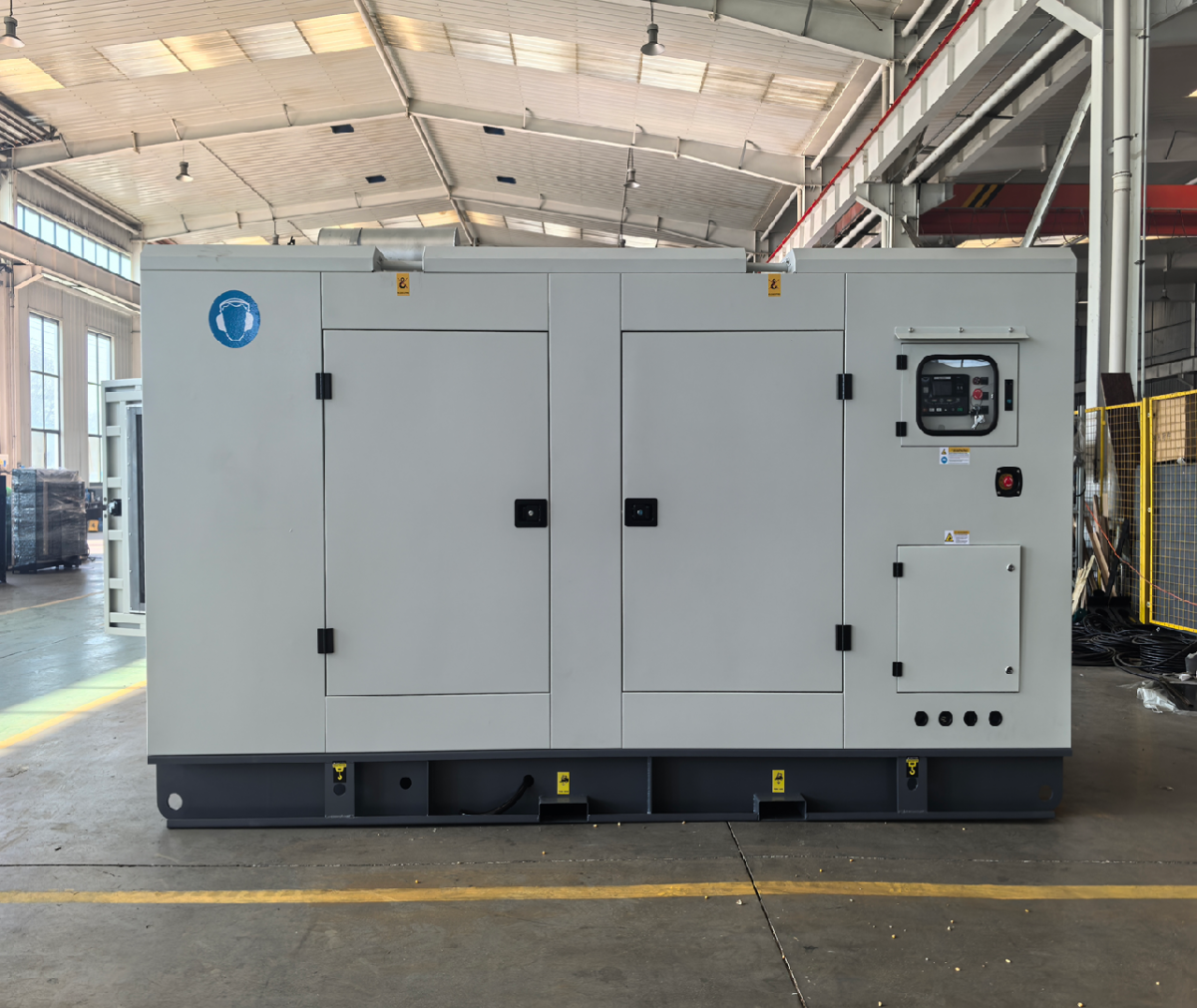

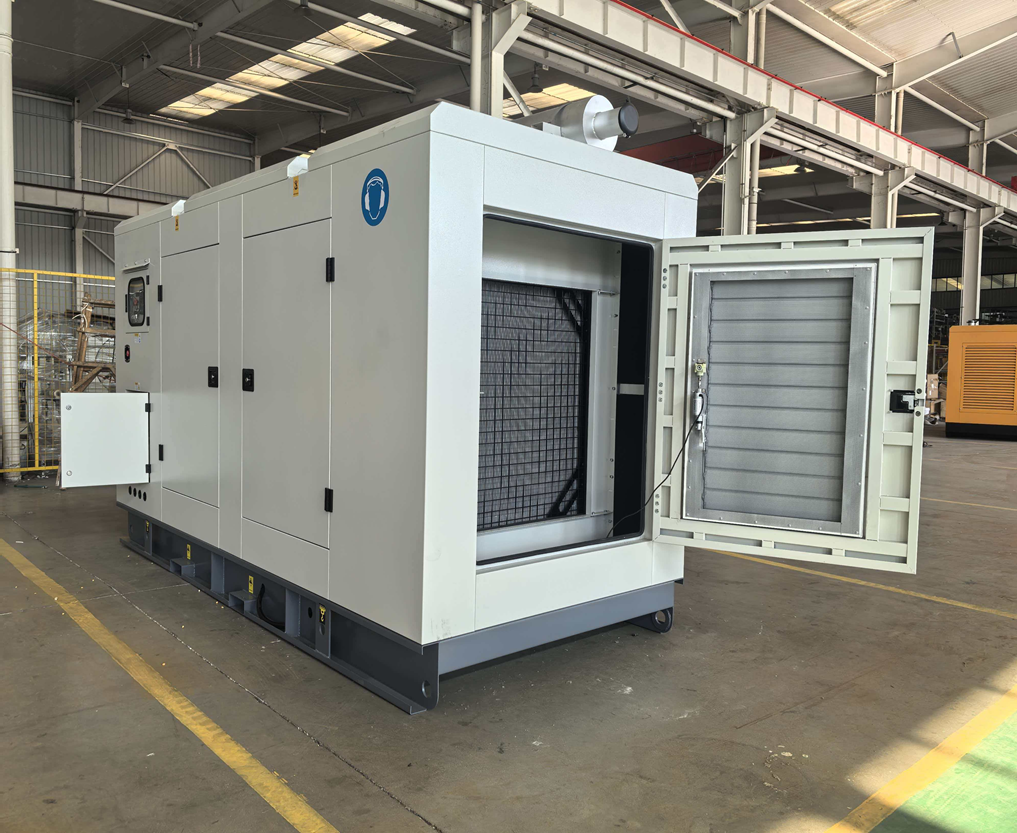

Исполнение — в шумозащитном контейнере HM200GFNG-2
Габаритные размеры (Д × Ш × В) —
4100 × 1400 × 2200 мм
Масса установки — 3300 кг
Свяжитесь с нами для получения консультации, расчета энергосистемы и подбора газопоршневой установки под параметры вашего объекта.
