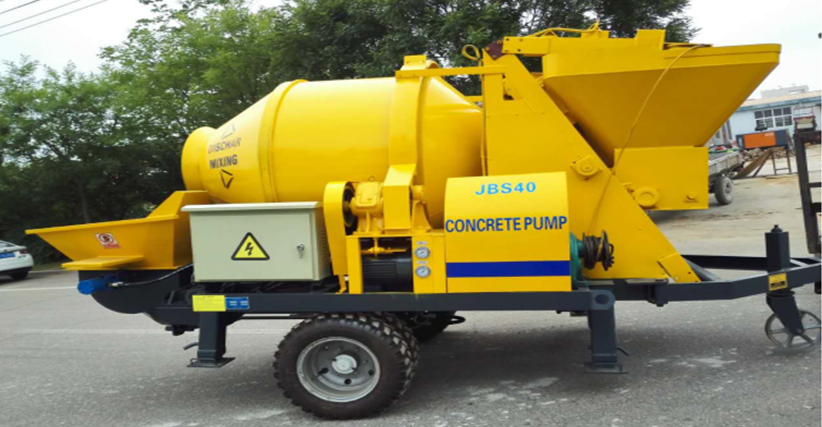

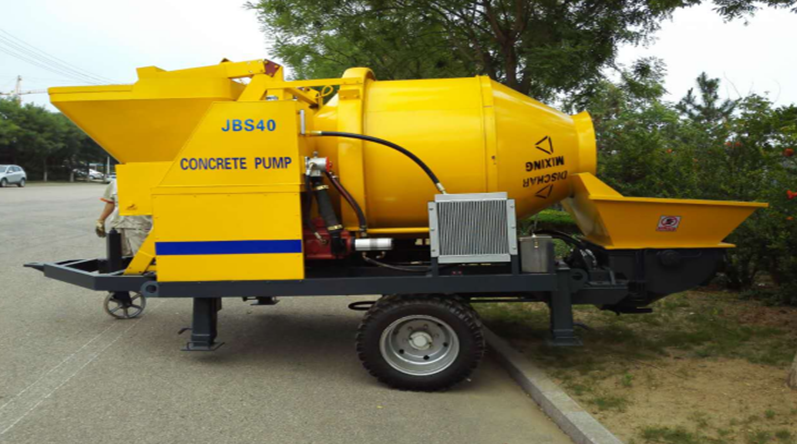

Мобильный бетононасос электрический (прицепной) JBS40R
Прицепной электрический бетононасос JBS40R предназначен для подачи бетонной смеси на строительных объектах различного назначения. Оборудование широко используется при возведении жилых зданий, промышленных сооружений, мостов, дорожных конструкций и других объектов, где требуется стабильная и непрерывная подача бетонного раствора.
Модель отличается высокой производительностью, надежной гидравлической системой и удобством эксплуатации. Компактная прицепная конструкция облегчает транспортировку оборудования между строительными площадками, а электрический привод обеспечивает стабильную работу и снижает эксплуатационные расходы.
Основные параметры
Максимальная теоретическая подача бетона — 40 м³/ч
Максимальное давление подачи бетона — 12 МПа
Тип распределительного клапана — S-клапан
Диаметр цилиндра подачи бетона × ход — Φ200 × 1600 мм
Объем приемного бункера — 400 л
Диаметр выпускного отверстия — Φ125 мм
Силовая установка
Мощность двигателя главного привода — 37 кВт
Номинальная частота вращения — 2300 об/мин
Мощность двигателя перемешивания — 5,5 кВт
Мощность двигателя водяного насоса — 0,55 кВт
Гидравлическая система
Тип гидравлической схемы — открытая
Давление в системе подачи бетона — 28 МПа
Давление в системе перемешивания — 6–8 МПа
Объем гидравлического бака — 370 л
Параметры подачи
Максимальное расстояние подачи бетона:
по вертикали — 120 м
по горизонтали — 400 м
Максимальный размер заполнителя:
щебень — 40 мм
гравий — 30 мм
Внутренний диаметр бетоновода — Φ125 мм
Габариты и масса
Габаритные размеры (Д × Ш × В) — 4500 × 2150 × 2700 мм
Общая масса — 4500 кг
Гидравлическая система управления
Гидравлическая система открытого типа оснащена двумя независимыми контурами. Контур подачи бетона работает отдельно от контура распределения, что повышает надежность всей системы и увеличивает срок службы компонентов.
Использование золотников с большим проходным сечением обеспечивает быстрое реагирование главного контура подачи, минимальные внутренние утечки и высокую стабильность работы.
Система оснащена предохранительным клапаном защиты от превышения давления. При превышении допустимого давления устройство отключения главного масляного насоса обеспечивает надежную защиту оборудования.
Гидравлическая схема распределения использует насос постоянного давления, что обеспечивает высокое усилие распределения и экономичное управление энергопотреблением.
Конусные уплотнения трубопроводов гарантируют надежную герметичность соединений, а картриджный клапан переключения высокого и низкого давления позволяет выполнять обслуживание без демонтажа маслопроводов.
Дополнительно применяется комплексная технология предотвращения эмульсирования гидравлического масла, которая сочетает активные и пассивные методы предотвращения обратного потока.
Электрическая система управления
Электрическая система управления отличается простой конструкцией и высокой надежностью. Количество элементов минимально, что снижает вероятность отказов и упрощает техническое обслуживание.
Оборудование оснащено проводным пультом дистанционного управления, позволяющим оператору управлять работой установки на расстоянии.
Для реверса гидроцилиндров используются бесконтактные датчики приближения, что обеспечивает точное и надежное переключение направления работы системы.
Механическая система
При проектировании основных нагруженных элементов — бункера и S-клапана — применяется программное обеспечение I-DEAS для расчета напряженного состояния, жесткости конструкции и концентрации напряжений методом конечных элементов. Такая технология позволяет значительно повысить прочность конструкции и исключить деформацию бункера или поломку вала S-клапана при подаче бетона на большую высоту.
Перемешивающее устройство имеет специальную конструкцию, полностью изолирующую гидромотор от подшипниковой опоры перемешивающего вала. Даже при износе уплотнений и утечке цементного молочка гидромотор остается защищенным и продолжает работать без повреждений.
Использование гидромотора большого рабочего объема обеспечивает высокий крутящий момент, позволяющий эффективно перемешивать даже тяжелые бетонные смеси и предотвращать заклинивание.
Изнашиваемые пластины и режущие кольца изготовлены из высокоизносостойкого твердого сплава. Благодаря технологическим улучшениям срок службы этих элементов значительно увеличен. При оптимальных условиях подачи ресурс изнашиваемой пластины может превышать 30 000 м³ прокачанного бетона.
Система смазки
Смазка узлов осуществляется автоматически. Гидравлическое масло под давлением подается в двухлинейный распределитель смазки, откуда поступает к смазываемым узлам. Такая система обеспечивает надежную смазку деталей, контактирующих с бетонной смесью, и увеличивает срок службы оборудования.
