Дизельный бетононасос HBTS80-16-194R SHENGMAO

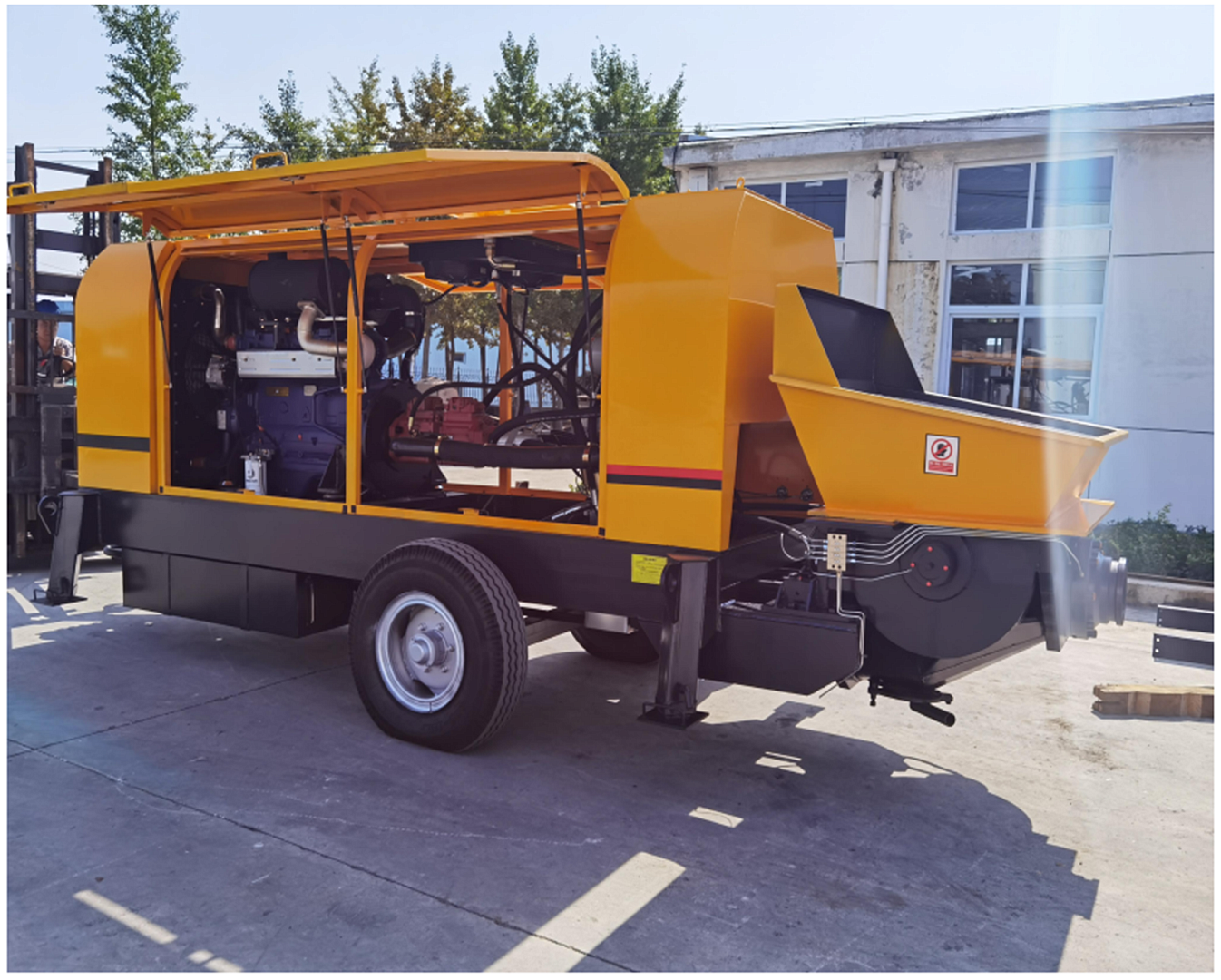

SHENGMAO HBTS80-16-194R — высокопроизводительный стационарный дизельный бетононасос для подачи бетонных смесей на значительные расстояния и высоту. Оборудование предназначено для интенсивных бетонных работ на строительных и промышленных объектах, в том числе там, где отсутствует возможность подключения мощного электрического оборудования.
Бетононасос оснащён дизельным двигателем Cummins мощностью 194 кВт, двухконтурной открытой гидравлической системой и S-образным распределительным клапаном.
Максимальная теоретическая производительность достигает 85 м³/ч, максимальное давление подачи — 16 МПа, а расчётная дальность транспортировки бетонной смеси составляет до 1200 м по горизонтали и до 200 м по вертикали.

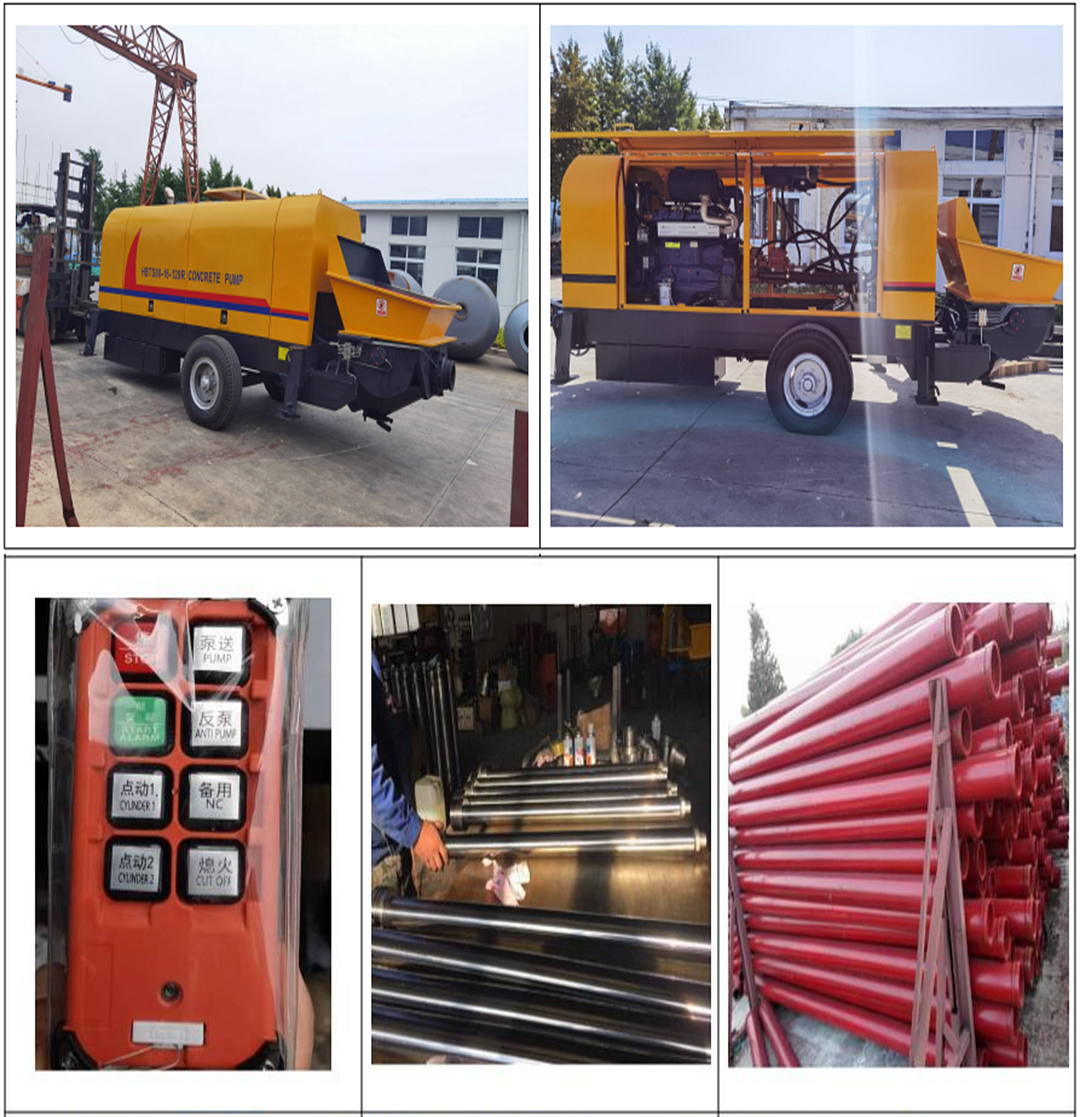

В стандартную комплектацию входит 150 метров стального бетоновода, соединительная арматура, аксессуары и беспроводной пульт дистанционного управления.
Основные преимущества SHENGMAO HBTS80-16-194R
• Максимальная теоретическая производительность — 85 м³/ч
• Максимальное давление подачи бетона — 16 МПа
• Подача до 1200 м по горизонтали
• Подача до 200 м по вертикали
• Дизельный двигатель Cummins мощностью 194 кВт
• Главный гидравлический насос FLUTEK Kawasaki K3V112DT
• Двойная открытая гидравлическая система с двумя насосами
• S-образный распределительный клапан
• Переключение высокого и низкого давления
• Бетоноподающие цилиндры диаметром 200 мм с ходом 1800 мм
• Бункер объёмом 800 литров
• Полностью автоматическая система смазки
• Автоматический реверс мешалки
• Беспроводное дистанционное управление
• Воздушное охлаждение гидравлической системы
• 150 метров стального бетоновода в комплекте
Производительность и давление
SHENGMAO HBTS80-16-194R имеет два рабочих режима, позволяющих выбирать между повышенной производительностью и повышенным давлением подачи.
Максимальная теоретическая подача:
низкое давление — 85 м³/ч
высокое давление — 45 м³/ч
Максимальное давление подачи:
высокое давление — 16 МПа
низкое давление — 7,6 МПа
Переключение режимов высокого и низкого давления позволяет адаптировать оборудование под конкретную задачу: интенсивную подачу больших объёмов смеси либо транспортировку бетона на значительную высоту и расстояние.
Дизельный двигатель Cummins
Бетононасос оснащён промышленным дизельным двигателем Cummins номинальной мощностью 194 кВт.
Номинальная частота вращения двигателя составляет 2200 об/мин.
Автономная силовая установка позволяет эксплуатировать насос на удалённых строительных площадках и объектах, где отсутствует электроснабжение необходимой мощности.
Система подачи бетона
В конструкции применяется S-образный распределительный клапан, предназначенный для попеременного соединения бетоноподающих цилиндров с выходным патрубком.
Диаметр бетонных цилиндров составляет 200 мм, ход поршня — 1800 мм.
Выходное отверстие насоса имеет диаметр 180 мм, после чего через переход осуществляется подключение бетоновода внутренним диаметром 125 мм.
Объём загрузочного бункера составляет 800 литров, высота загрузки — 1400 мм.
Для наиболее нагруженных элементов системы подачи применяются износостойкие очки и режущее кольцо, рассчитанные на постоянный контакт с абразивной бетонной смесью.
Гидравлическая система
В HBTS80-16-194R используется открытая двойная гидравлическая система с двумя насосами.
Главный гидравлический насос — FLUTEK Kawasaki K3V112DT. Главный клапан и блок регулирующих клапанов производства Beijing Huade.
Максимальное давление насосной гидравлической системы составляет 32 МПа, давление системы перемешивания — 8 МПа.
Объём гидравлического бака — 370 литров.
Разделение гидравлических контуров позволяет независимо обеспечивать работу основных механизмов бетононасоса, а также упрощает диагностику и техническое обслуживание оборудования.
Для поддержания рабочей температуры гидравлического масла предусмотрена система воздушного охлаждения.
Система перемешивания
Бункер оснащён гидравлической мешалкой с приводом Ningbo.
Предусмотрена функция автоматического реверса мешалки. При повышенной нагрузке или возникновении препятствия направление вращения может автоматически изменяться, что помогает снизить вероятность заклинивания механизма и образования заторов.
Автоматическая система смазки
Бетононасос оборудован полностью автоматическим смазочным насосом с двухлинейным распределителем.
Система обеспечивает централизованную подачу смазочного материала к рабочим узлам и уменьшает объём регулярного ручного обслуживания оборудования.
Дистанционное управление
В стандартную комплектацию входит беспроводной пульт дистанционного управления.
Оператор может управлять основными рабочими функциями бетононасоса, находясь на удобном расстоянии от установки и контролируя процесс подачи бетонной смеси непосредственно на строительной площадке.
Основные технические характеристики
Модель: HBTS80-16-194R
Тип: дизельный стационарный бетононасос
Максимальная теоретическая производительность: 85/45 м³/ч
Максимальное давление подачи: 16/7,6 МПа
Распределительный механизм: S-клапан
Бетонный цилиндр: Ø200×1800 мм
Цилиндр подачи: Ø140/90×1800 мм
Объём бункера: 800 л
Высота загрузки: 1400 мм
Диаметр выходного отверстия: Ø180 мм
Диаметр бетоновода: Ø125 мм
Максимальная вертикальная подача: до 200 м
Максимальная горизонтальная подача: до 1200 м
Максимальный размер заполнителя: 50/40 мм
Дизельный двигатель: Cummins
Мощность двигателя: 194 кВт
Номинальная частота вращения: 2200 об/мин
Тип гидравлической системы: открытая, двухконтурная, с двумя насосами
Главный гидравлический насос: FLUTEK Kawasaki K3V112DT
Давление гидравлической системы подачи: 32 МПа
Давление системы перемешивания: 8 МПа
Объём гидравлического бака: 370 л
Охлаждение гидравлики: воздушное
Габаритные размеры: 5800×2150×2300 мм
Масса: 6500 кг
Основные комплектующие
Дизельный двигатель — Cummins
Главный гидравлический насос — FLUTEK Kawasaki K3V112DT
Главный клапан и регулирующие клапаны — Beijing Huade
Шестерённый насос — HEFEI
Гидравлический двигатель мешалки — NINGBO
Всасывающий и обратный фильтры — WENZHOU
Клапаны гидравлической системы — HUADE
Гидроаккумулятор — NINGBO
Радиатор системы охлаждения — XINXIANG
Износостойкая очковая пластина и режущее кольцо
Автоматическая централизованная система смазки
Комплект бетоновода и аксессуаров

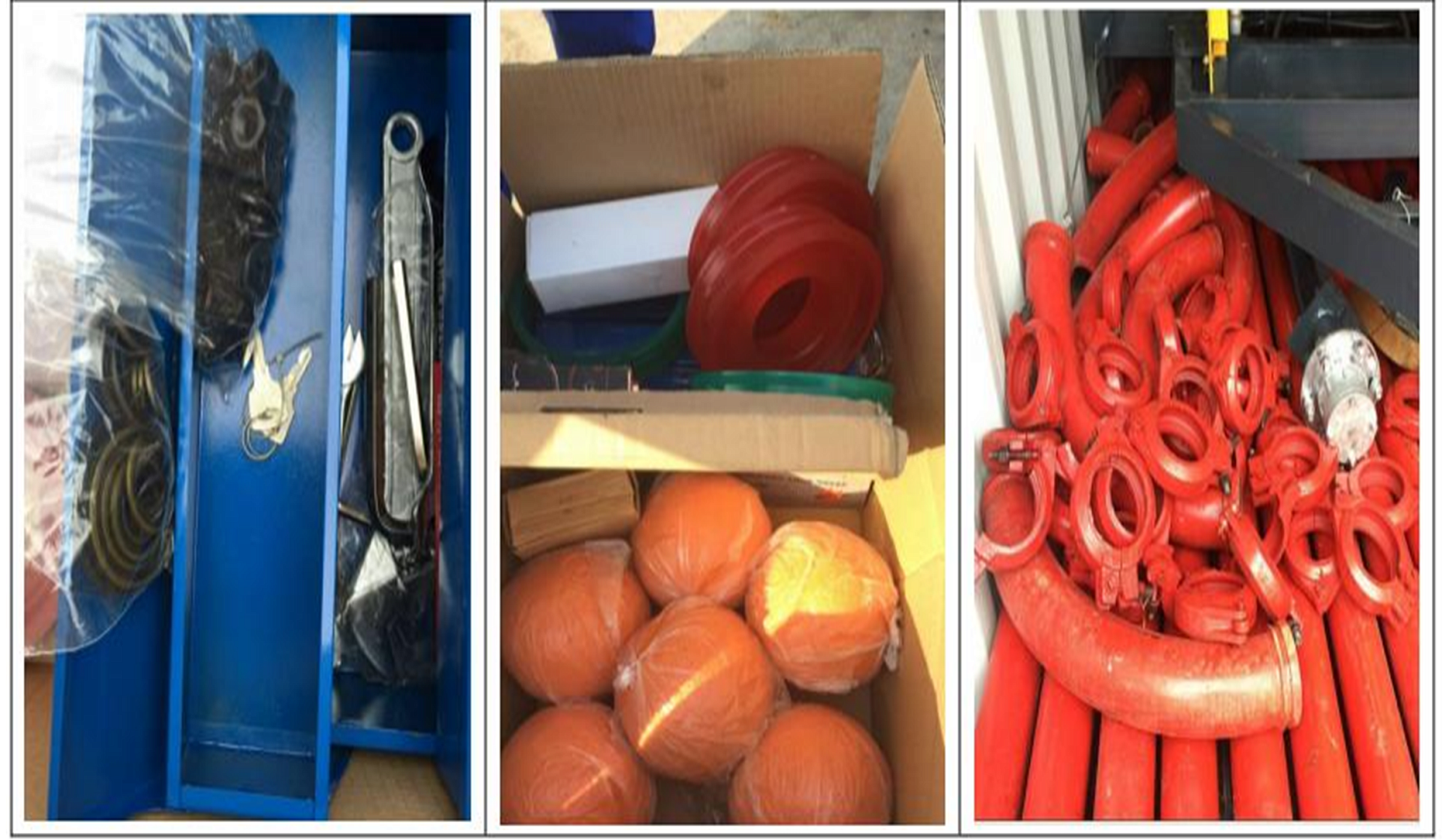

Вместе с бетононасосом поставляется комплект труб, соединений и принадлежностей для организации линии подачи бетонной смеси.
Прямая труба Ø125×3000 мм — 43 шт.
Прямая труба Ø125×2000 мм — 2 шт.
Прямая труба Ø125×1500 мм — 2 шт.
Прямая труба Ø125×1000 мм — 3 шт.
Колено 90°, Ø125 мм — 6 шт.
Колено 45°, Ø125 мм — 4 шт.
Хомут Ø180 мм — 2 шт.
Хомут Ø125 мм — 60 шт.
Гибкий шланг Ø125×3000 мм — 1 шт.
Переход Ø180/125 мм — 1 шт.
Комплект расходных уплотнений гидравлической системы — 1 комплект
Беспроводной пульт дистанционного управления — 1 шт.
Шар для очистки бетоновода Ø125 мм — 6 шт.
Поршень Ø200 мм — 1 шт.
Общая длина поставляемого стального бетоновода составляет 150 метров.
Область применения
Дизельный бетононасос SHENGMAO HBTS80-16-194R предназначен для выполнения крупных и интенсивных бетонных работ:
• строительство многоэтажных зданий
• возведение промышленных и складских комплексов
• монолитное строительство
• строительство мостов и других инфраструктурных объектов
• заливка массивных фундаментов
• подача бетона на удалённые участки строительной площадки
• работа на объектах без мощной стационарной электросети
Сочетание производительности до 85 м³/ч, давления до 16 МПа, дизельного двигателя Cummins мощностью 194 кВт и возможности подачи бетона на расстояние до 1200 метров делает HBTS80-16-194R подходящим для объектов, где требуется не просто высокая производительность, но и значительная дальность транспортировки бетонной смеси.
SHENGMAO HBTS80-16-194R — автономный дизельный бетононасос для больших объёмов, высокого давления и подачи бетона на значительные расстояния.
