Бетонный смесительный завод (лестничного типа) HZS50
Бетонный завод HZS50 лестничного типа предназначен для производства товарного бетона различных марок на строительных площадках, заводах ЖБИ, инфраструктурных проектах и в дорожном строительстве. Установка обеспечивает стабильную производительность, точное дозирование компонентов и высокое качество готовой бетонной смеси.
Конструкция бетонного завода включает систему дозирования заполнителей, двухвальный принудительный смеситель, автоматическую систему управления, пневматическую систему, а также оборудование для точного дозирования цемента, воды и химических добавок. Лестничная компоновка обеспечивает удобство обслуживания оборудования и быстрый доступ к основным узлам установки.
Трехкамерный дозатор заполнителей
Модель — PLD1600
Накопительные бункеры — 3 шт.
Тензодатчики — 1 т, 3 шт.
Приводные двигатели — 4 кВт, 3 шт.
Питание — 380 В / 50 Гц
Пневмоцилиндр — SC80×250
Рама — 1 комплект
Роликоопоры — в комплекте
Дозатор обеспечивает точное взвешивание и подачу различных фракций заполнителей в смесительную систему.

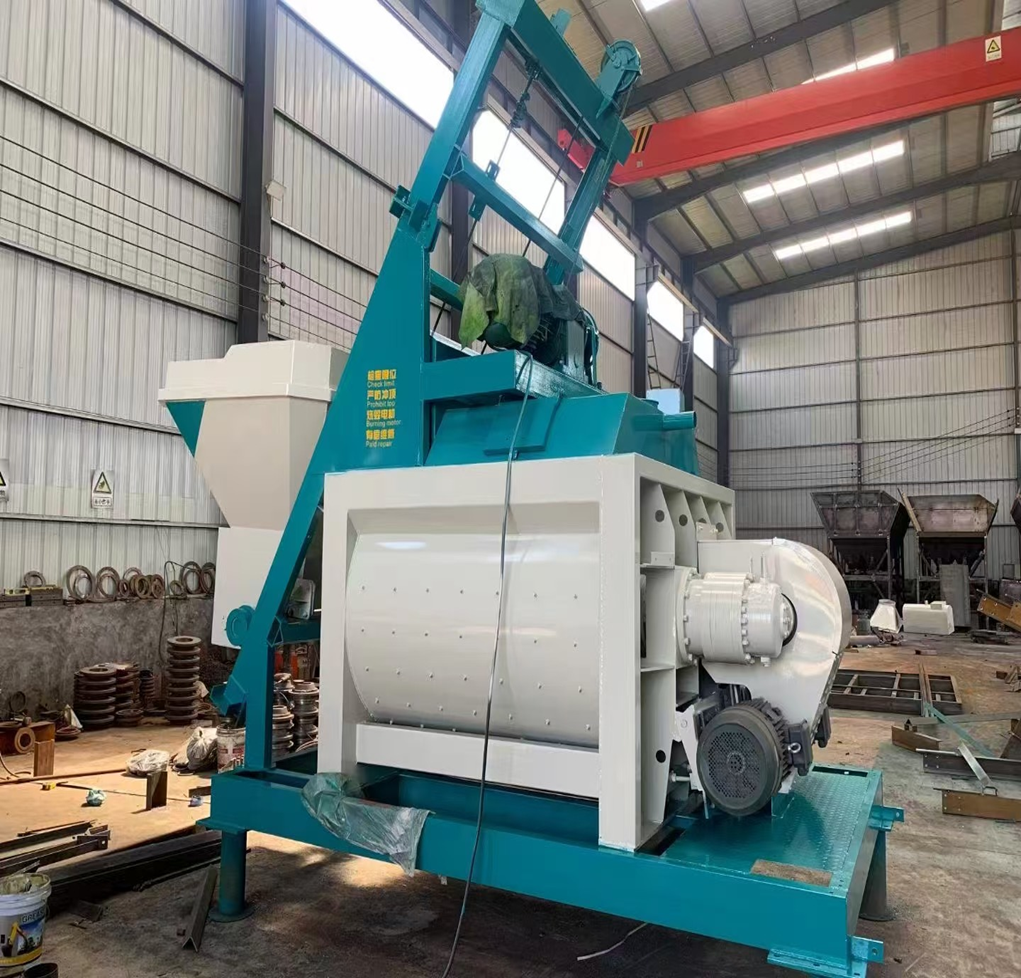

Двухвальный бетоносмеситель принудительного действия
Модель — JS1000
Основные электродвигатели — 18.5 кВт, 2 шт.
Питание — 380 В / 50 Гц
Подъемный двигатель — 15 кВт, 1 шт.
Водяной насос — 3 кВт, 1 шт.
Редуктор — планетарный
Пневматическая система выгрузки — SC100×200, 2 шт.
Электрическая система смазки — 1 комплект
Высокоточные планетарные лопасти — 1 комплект
Подвижные уплотнительные элементы — 1 комплект
Верхняя крышка смесителя — в комплекте
Двухвальный смеситель обеспечивает интенсивное перемешивание компонентов и получение однородной бетонной смеси.
Основная конструкция башни смесителя
Основная каркасная конструкция — 1 комплект
Нижние опорные стойки — 1 комплект
Платформа смесительного уровня — 1 комплект
Приемная воронка для бетона — 1 комплект
Конструкция башни обеспечивает устойчивость оборудования и удобный доступ для обслуживания.
Устройство подъема скипа
Система привода подъемника — 7.5 кВт, 1 комплект
Питание — 380 В / 50 Гц
Подъемный скип (ковш) — материал Q235A, толщина 4 мм
Рама — 1 комплект
Скиповая система используется для подъема заполнителей к смесителю.
Система дозирования цемента
Взвешивающий бункер — материал Q235A, толщина 4 мм
Тензодатчики — 500 кг, 3 комплекта
Цилиндр сброса с дисковым затвором — Φ300
Рама дозатора — 1 комплект
Система обеспечивает точное взвешивание цемента перед подачей в смеситель.
Система дозирования воды
Взвешивающий бункер — материал Q235A, толщина 5 мм
Тензодатчики — 500 кг, 3 комплекта
Насос водоснабжения — 65JDB-30, 1 шт.
Рама дозатора — 1 комплект
Система обеспечивает точное дозирование воды для получения стабильных характеристик бетонной смеси.
Система дозирования добавок
Мерный бункер — 0.1 м³
Тензодатчик — 50 кг
Пневматический дисковый затвор — Φ65
Система предназначена для точного введения химических добавок в бетонную смесь.
Пневматическая система
Компрессор — 0.9 м³/мин, 380 В / 50 Гц
Ресивер (воздухосборник) — 0.9 м³
Пневмоагрегат (фильтр-регулятор-смазка) — 1 комплект
Трубопроводы и арматура — 1 комплект
Пневматическая система используется для управления заслонками, клапанами и механизмами выгрузки.
Полностью автоматический шкаф управления
Система управления включает:
весовой терминал
контакторы
автоматические выключатели
предохранители
реле
промышленный компьютер PLC
матричный принтер 24-игольчатый
Кабельные линии:
сигнальные кабели YZ, RVVP
силовые кабели
Автоматизированная система управления позволяет контролировать весь процесс производства бетона и обеспечивает точное дозирование компонентов.

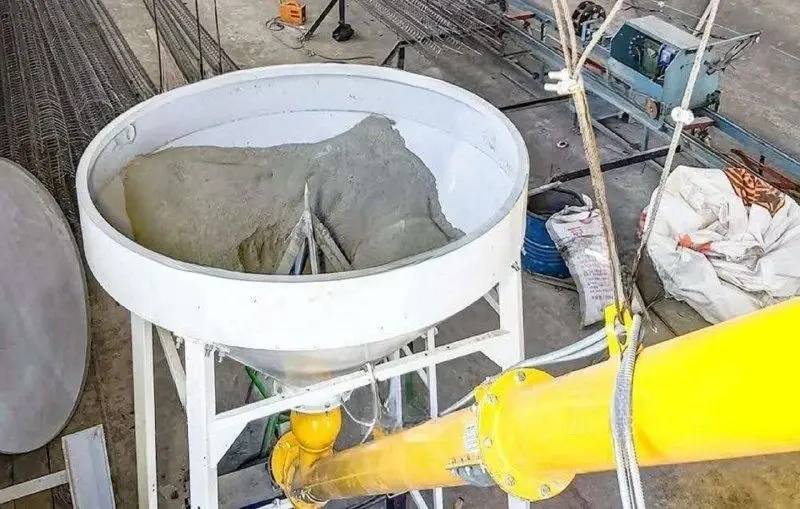

Винтовой конвейер
Цементный шнек — Φ219 × 8 м
Электродвигатель — 11 кВт, 380 В / 50 Гц
Винтовой конвейер предназначен для транспортировки цемента из силоса в систему дозирования.
Свяжитесь с нами, чтобы получить консультацию и подобрать бетонный завод HZS50 лестничного типа для вашего строительного проекта или производства товарного бетона.
