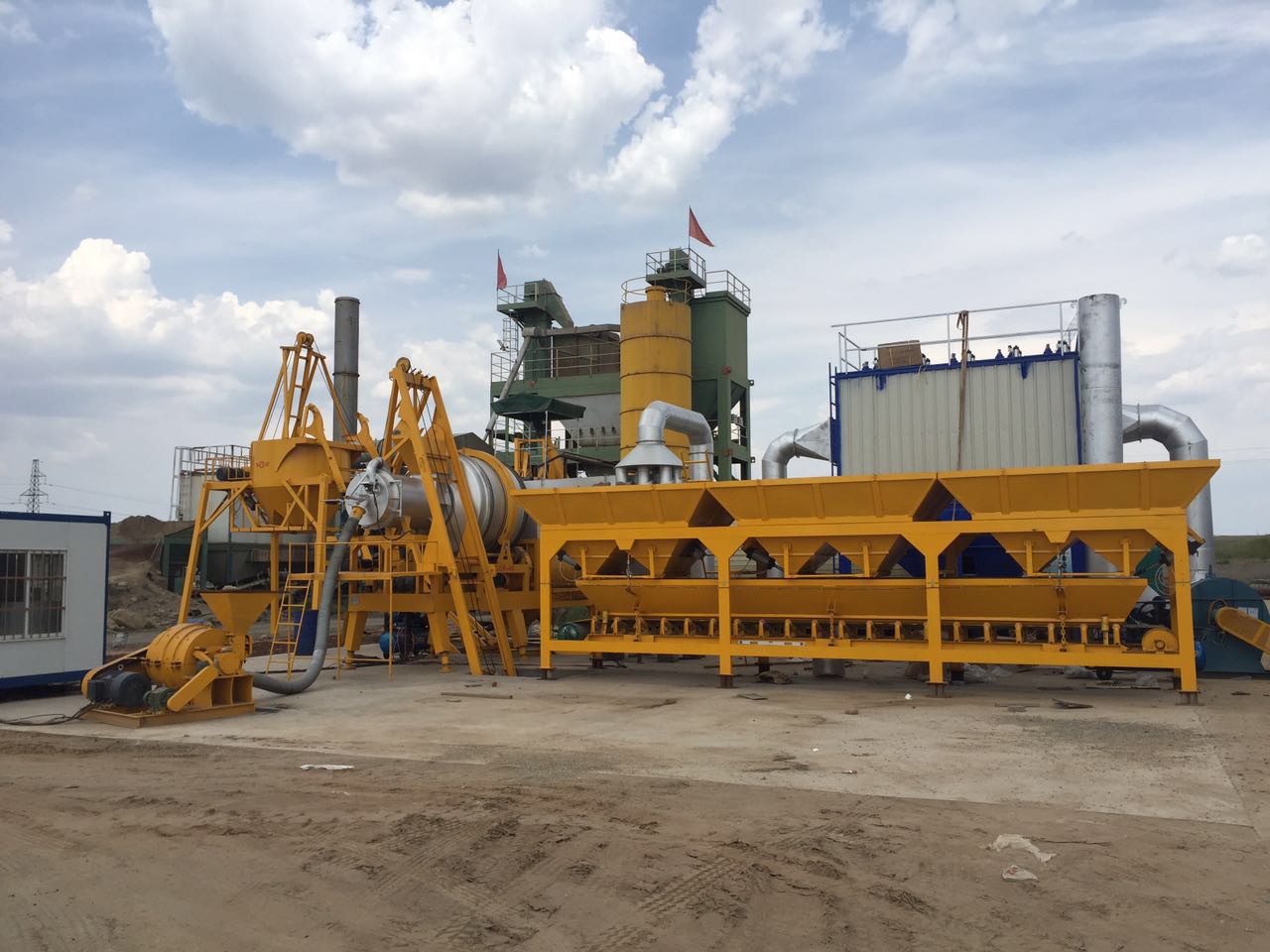

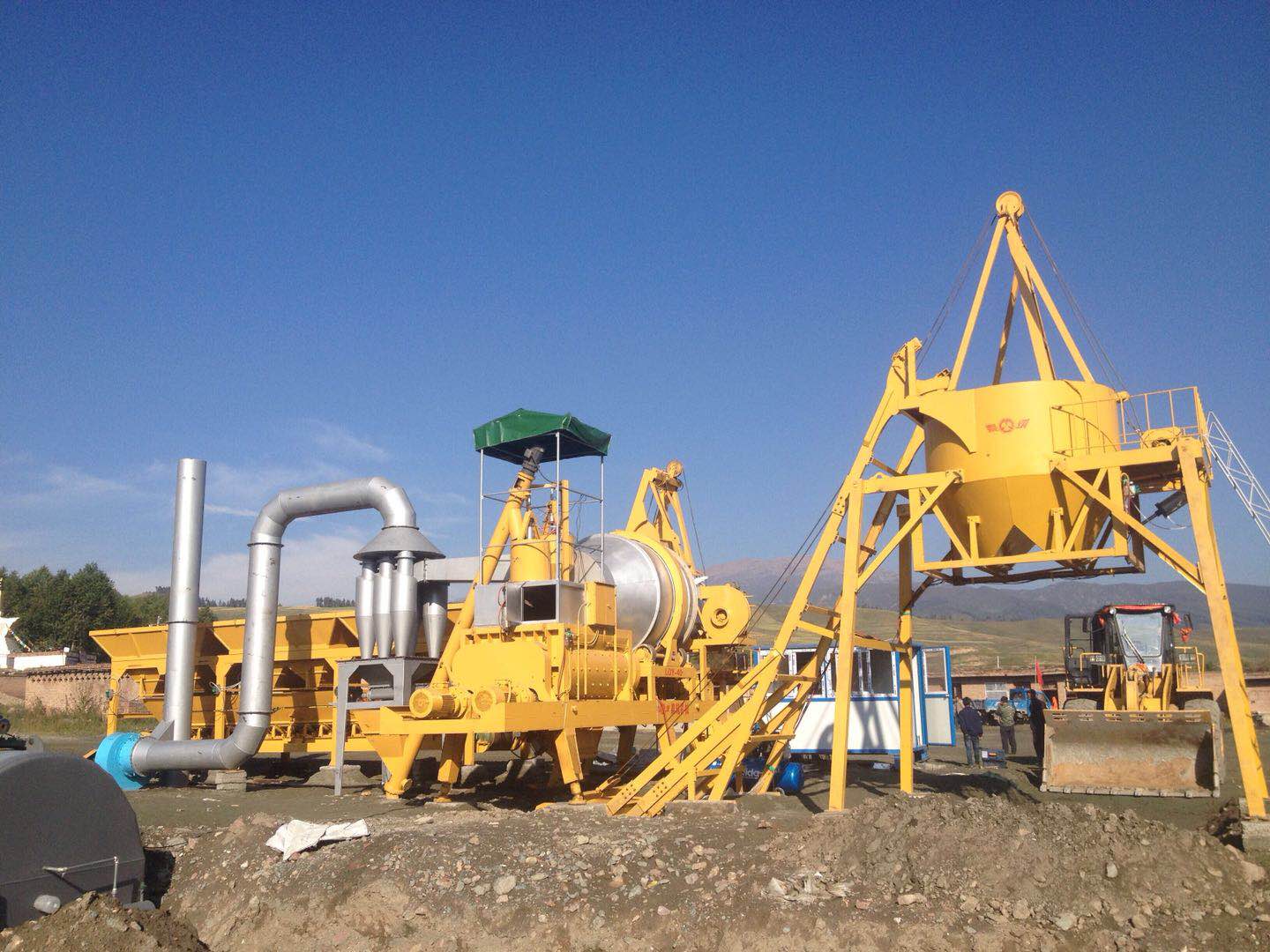

Асфальтобетонный завод LQY40 предназначен для производства горячих асфальтобетонных смесей, используемых при строительстве и ремонте автомобильных дорог, городских улиц, автомагистралей и других объектов дорожной инфраструктуры. Компактная мобильная конструкция позволяет быстро развернуть оборудование на строительной площадке и оперативно приступить к производству смеси.
Основные параметры
Модель установки: LQY-40
Производительность: 40 т/ч при стандартных условиях.
Объём одной партии смеси: 1800 кг.
Цикл производства: 3 минуты (до 20 партий в час).
Применяемые материалы: асфальтовая смесь, асфальтовый щебень, асфальтобетон.
Максимальный вес загрузки щебня: 1800 кг.
Максимальная доля минерального порошка: до 7 %.
Максимальная доля битума: до 7 %.
Температура выгрузки смеси: 120–170 °C (регулируется).
Скорость вращения сушильного барабана: 20,2 об/мин.
Система управления: централизованное программируемое управление PLC.
Расход топлива:
дизельное топливо — 5–7,5 кг/т;
уголь — 13,5–15 кг/т.
Параметры электропитания: 220 В / 380 В, 50 Гц.
Общая установленная мощность: 127,95 кВт (стандартная комплектация без дополнительных систем пылеочистки).
Экологические параметры
Концентрация пыли в выбросах (с тканевым фильтром): ≤ 50 мг/нм³.
Концентрация пыли в выбросах (с водяным пылеуловителем): ≤ 200 мг/нм³.
Чёрность дымовых газов соответствует 1-му уровню по шкале Рингельмана.
Уровень шума:
общий — ≤ 80 дБ,
в кабине управления — ≤ 70 дБ.
Конструктивные особенности
Завод представляет собой единый мобильный комплекс, включающий сушильный барабан, двухвальный принудительный смеситель и систему пылеочистки.
Преимущества оборудования:
компактная занимаемая площадь;
быстрый монтаж и демонтаж;
простота эксплуатации и обслуживания;
высокая надежность работы;
стабильное качество асфальтобетонной смеси;
высокая степень автоматизации производства.
Оборудование применяется для:
строительства и ремонта автомобильных дорог;
обслуживания автомагистралей;
укладки асфальтовых покрытий различного качества.
Основные узлы и оборудование
Подъёмник для щебня
Объём ковша: 1800 кг.
Мощность редуктора: 7,5 кВт.
Конструкция включает трёхступенчатую систему защиты и износостойкие направляющие.
Топочная система
Работает на дизельном топливе или угольном порошке.
Мощность вентилятора: 11 кВт.
Предусмотрено автоматическое электронное зажигание и теплоизоляционная камера с огнеупорной футеровкой.
Сушильная система
Мощность привода: 18,5 кВт.
Размер барабана: Ø2080 × 2440 мм.
Скорость вращения: 20,2 об/мин.
Конструкция включает износостойкие лопасти и систему предотвращения смещения барабана.
Система подачи битума
Мощность насоса: 4 кВт.
Объём дозирующего бака: 140 кг.
Предусмотрена система контроля веса и поддержания температуры.
Система пылеулавливания
Используется циклонный пылеуловитель с шестью трубами, обеспечивающий высокую эффективность очистки.
Система управления
PLC-контроллер с цветным сенсорным экраном.
Возможны автоматический и ручной режимы работы.
Используются компоненты Mitsubishi, Schneider, Easyview.
Станция дозирования заполнителей
Количество бункеров: 3.
Объём каждого бункера: 5 м³.
Общий объём: 15 м³.
Система оснащена электронным взвешиванием.
Смесительная система
Двухвальный принудительный смеситель.
Мощность привода: 44 кВт.
Стандартный цикл смешивания: 60 секунд.
Бункер готовой смеси
Объём: 9 т.
Высота выгрузки: 2,6 м.
Дополнительные системы
Пневматическая система обеспечивает стабильную работу пневматических приводов оборудования за счёт независимого воздушного компрессора.
Колёсная система позволяет буксировать установку на строительные площадки. Оснащена пружинной амортизацией и пневматическими тормозами.
Рама выполнена из усиленной швеллерной стали Q345B и оснащена гидравлическими опорами для быстрой установки оборудования.
Опциональное оборудование
угольная мельница для угольных топок;
тканевый рукавный пылеуловитель;
водяной пылеуловитель;
система рециркуляции пыли;
дополнительный бункер минерального порошка;
автоматическая система смазки;
система удалённого мониторинга через GSM/GPRS.
Транспортировка
Габариты в транспортном положении:
длина — 12 м,
ширина — 2,5 м,
высота — 3,5 м.
Масса оборудования: около 20 т.
Допустимая скорость буксировки:
до 15 км/ч по твёрдому покрытию;
до 5 км/ч по грунтовым дорогам.
Свяжитесь с нами, чтобы получить консультацию, узнать стоимость и сроки поставки асфальтобетонного завода LQY40. Мы поможем подобрать оптимальную конфигурацию оборудования для вашего дорожного проекта.
