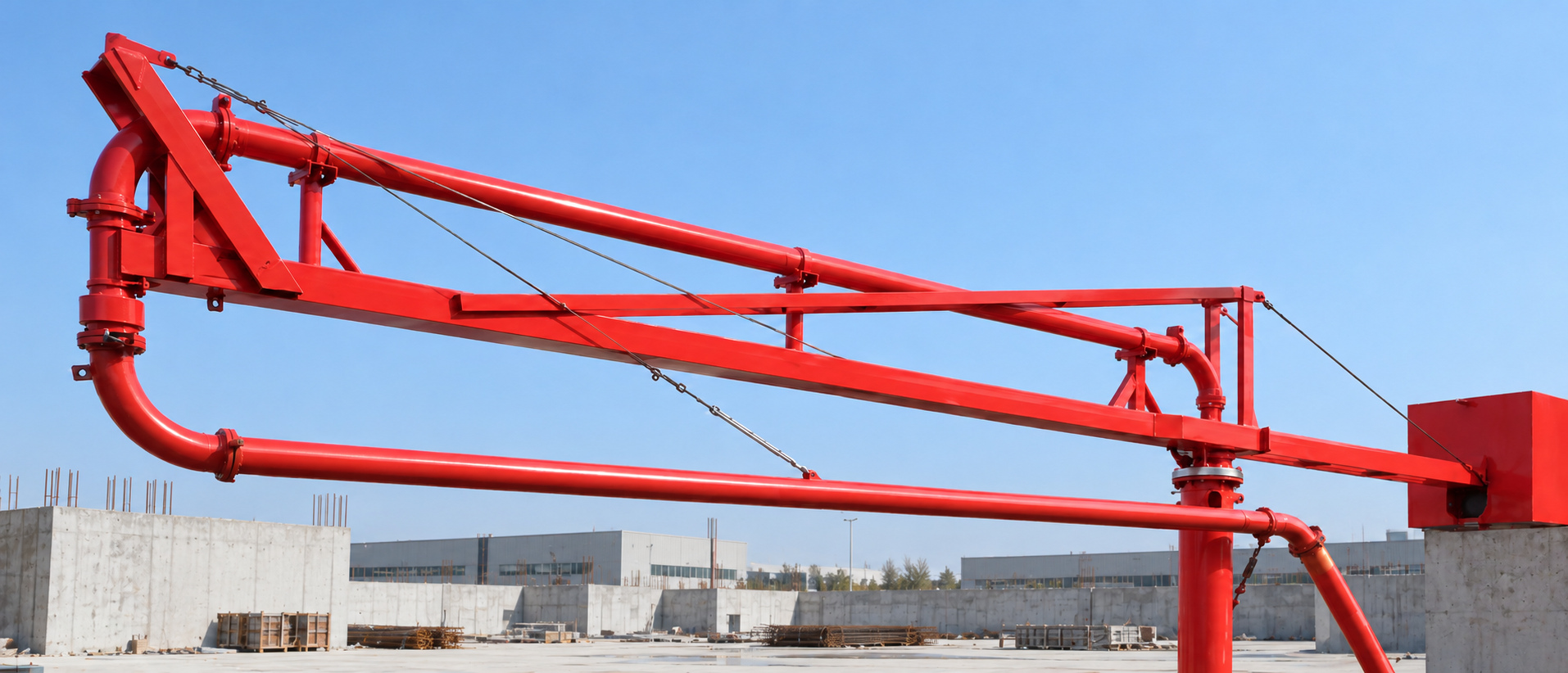

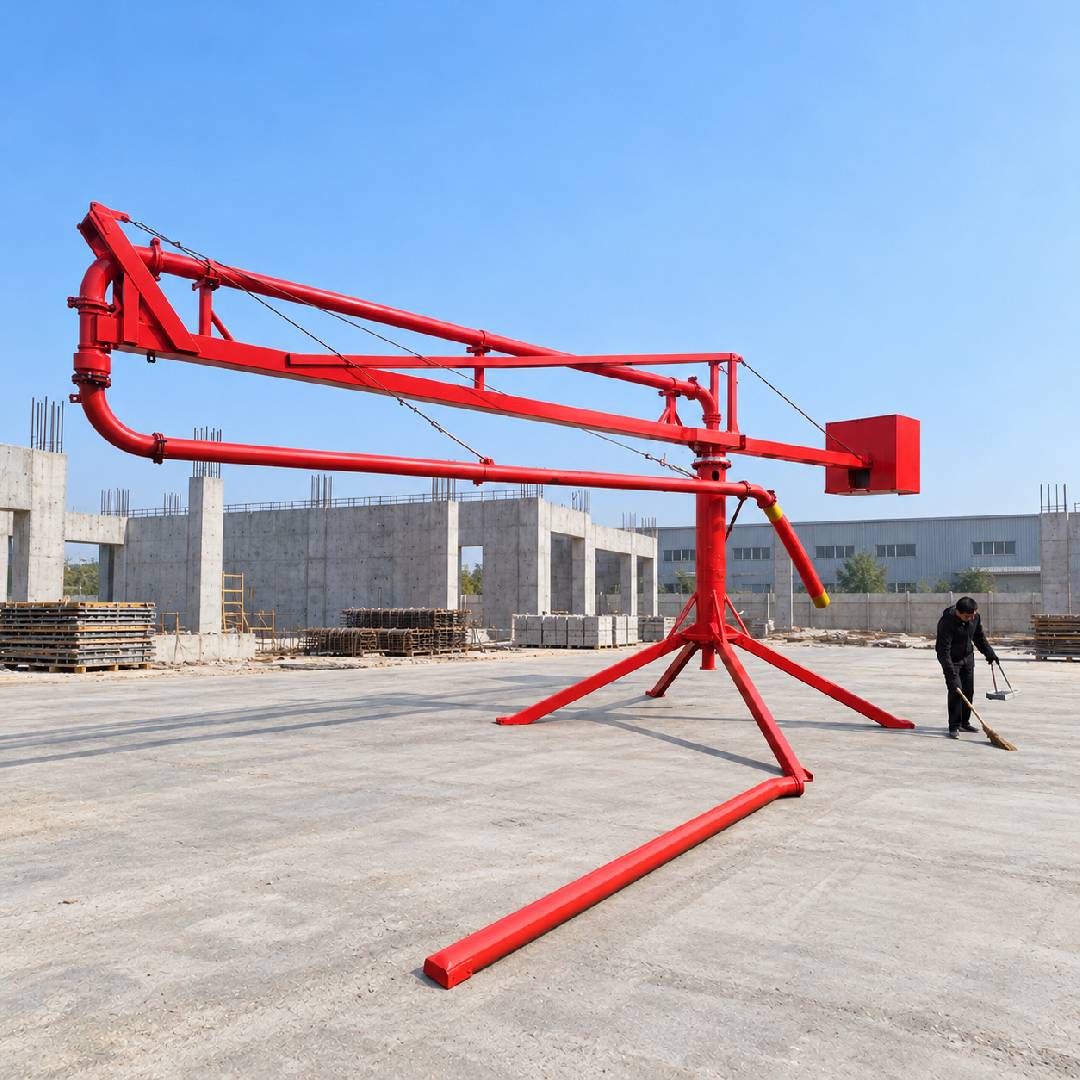

Механическая бетонораспределительная стрела 15 м
Бетонораспределительная стрела с ручным поворотом предназначена для распределения бетонной смеси при заливке плит, перекрытий и других монолитных конструкций. Рабочий радиус 15 м позволяет направлять подачу бетона в пределах зоны обслуживания и сокращает необходимость переносить длинные участки бетоновода.
Для работы необходимы отдельный бетононасос и подающий бетоновод. Бетононасос в стоимость стрелы не входит.
Ручной поворот без электропривода
Стрела поворачивается вручную на 360° с возможностью изменения направления. Механическое исполнение не требует электродвигателя, шкафа управления и подключения питания для поворота. Это простой вариант для площадок, где достаточно ручного управления распределением смеси.
Для повторных и поэтапных заливок
При наличии собственного стационарного или прицепного бетононасоса стрела помогает организовать бетонные работы без отдельного вызова автобетононасоса на каждый этап. Оборудование можно оставить на площадке на период строительства, а затем использовать на следующем объекте.
Подача в зоны с ограниченным подъездом
Насос размещают в доступном месте, а смесь направляют по трубопроводу к стреле. Такая схема подходит для участков, рядом с которыми невозможно разместить автобетононасос. Расстояние и высота подачи зависят от характеристик насоса, свойств бетонной смеси и конфигурации бетоновода.
Выбор опорной конструкции

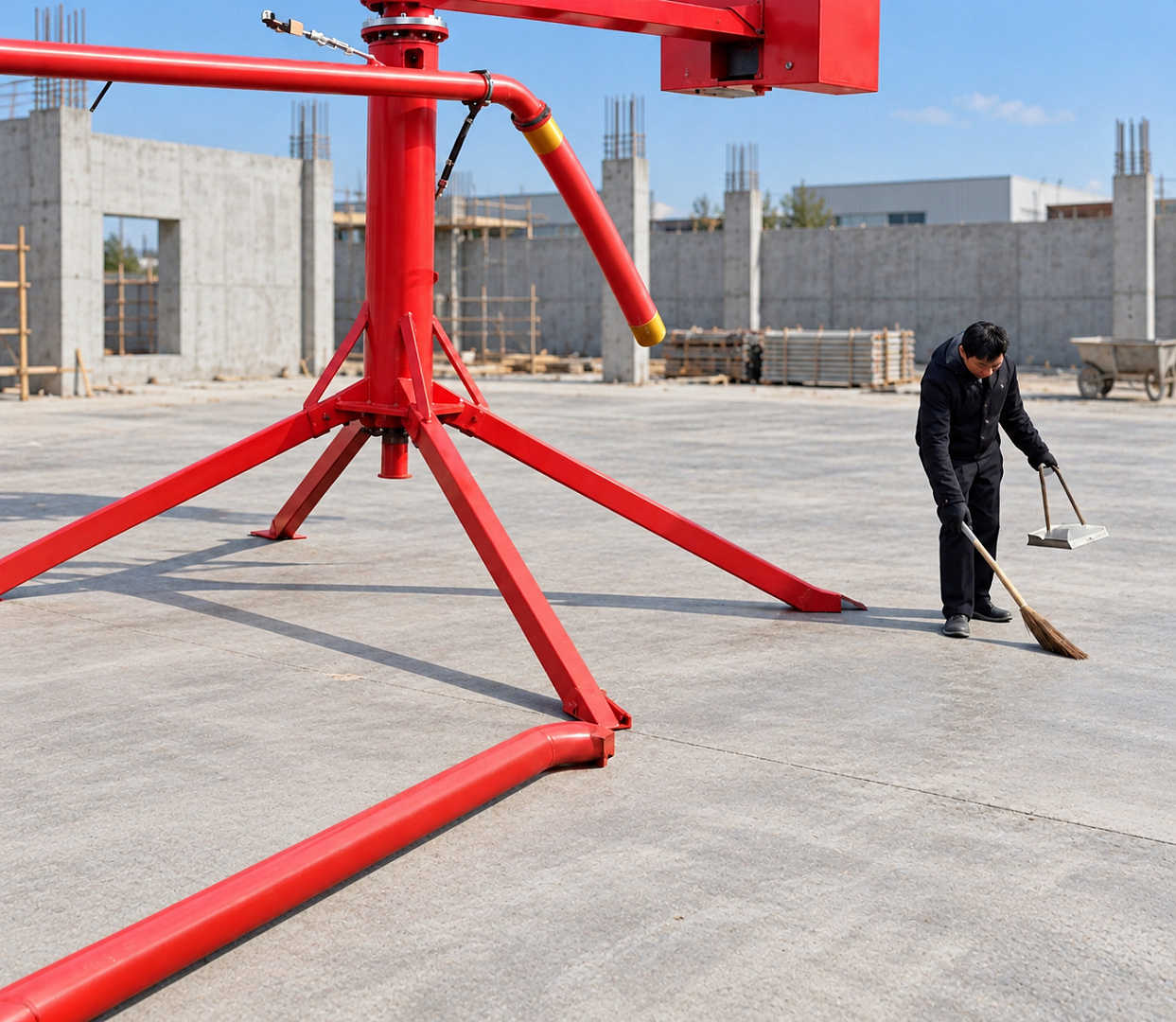

Предусмотрены варианты с рамной или цилиндрической опорой. Исполнение и высоту установки согласуют с учётом площадки. Требования к основанию, закреплению и массе противовеса уточняются по документации выбранной конструкции.
Основные характеристики
Рабочий радиус — 15 м.
Управление поворотом — ручное, механическое.
Поворот — 360° с реверсом.
Бетоновод стрелы — 15 м.
Размер трубы бетоновода — Ø133 × 4,75 мм.
Главная балка — 6400 × 200 × 150 мм.
Опорная рама — 540 × 540 × 3000 или 4000 мм, в зависимости от исполнения.
Размер опор рамного исполнения — 4780 × 4780 мм.
Цилиндрическая опора — труба Ø325 × 10 мм.
Ящик противовеса — 1000 × 500 × 1000 мм.
Размеры рамы противовеса и отдельных секций бетоновода уточняются для выбранного исполнения и фиксируются в спецификации.
Комплектация
В поставку входит один комплект стрелы выбранного исполнения: главная балка, опорная часть, опорно-поворотное устройство, ящик противовеса и бетоновод стрелы длиной 15 м.
Крепёж включает один трубный хомут высокого давления, семь хомутов низкого давления и восемь U-образных хомутов. Комплектацию подающей линии от насоса и наличие заполнителя противовеса согласуют отдельно.
Стоимость — 27 000 юаней.
Для заказа сообщите специалистам ТРЕЙД параметры бетононасоса и условия размещения стрелы. Согласуем опорную конструкцию, подключение бетоновода, комплектацию и условия поставки.
