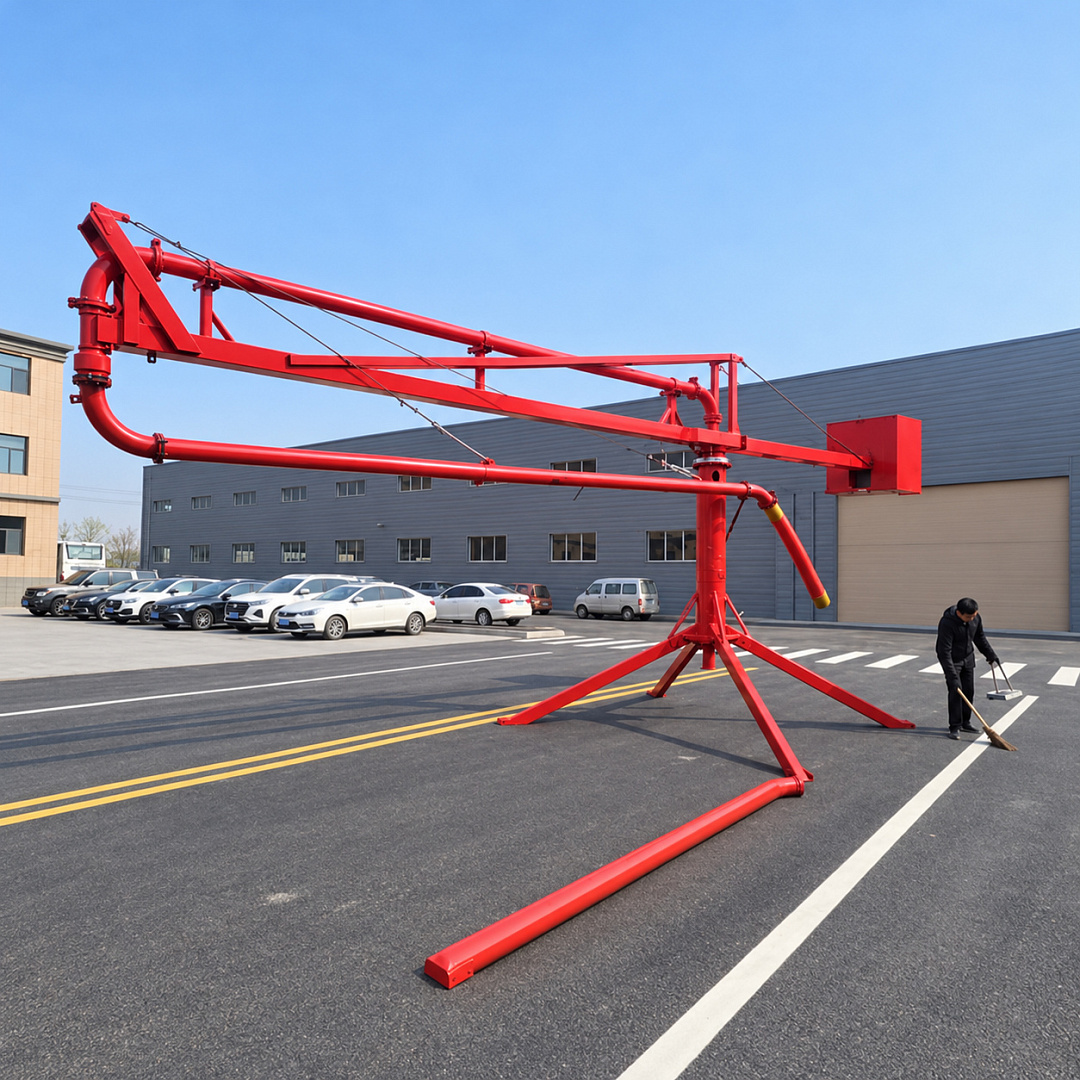

Электрическая бетонораспределительная стрела 15 м
Бетонораспределительная стрела с электрическим поворотом и радиоуправлением предназначена для распределения бетонной смеси при заливке плит, перекрытий и других монолитных конструкций. Рабочий радиус 15 м позволяет направлять подачу бетона в пределах зоны обслуживания без постоянного переноса длинных участков бетоновода.
Стрела работает совместно с отдельным бетононасосом и подающим трубопроводом. Бетононасос и подающая линия к стреле в комплект не входят.
Для поэтапных и повторных заливок
Оборудование подходит для объектов, где бетонные работы ведутся в несколько этапов. При наличии собственного насоса стрела позволяет организовать распределение смеси на площадке и сократить потребность в повторных вызовах автобетононасоса. Экономический эффект зависит от объёма работ, стоимости перевозки, монтажа и местных тарифов аренды.
Подача бетона в труднодоступные зоны
Бетононасос размещают в доступном месте и соединяют со стрелой трубопроводом. Такая схема позволяет подавать смесь к участкам, рядом с которыми невозможно разместить автобетононасос. Допустимые расстояние и высота подачи определяются характеристиками насоса, составом смеси и конфигурацией бетоновода.
Электрический поворот с радиопульта
Двигатель мощностью 0,75 кВт обеспечивает поворот стрелы на 360° с реверсом. Оператор меняет направление поворота с радиопульта, который входит в комплект. Электропривод избавляет от необходимости поворачивать стрелу вручную канатом.
Варианты опорной конструкции
Предусмотрены исполнения с рамной или цилиндрической опорой. Конкретную конструкцию, высоту установки и размеры опор согласуют перед заказом с учётом условий площадки. Требования к основанию, закреплению и массе противовеса уточняются по документации выбранного исполнения.
Основные характеристики
Рабочий радиус — 15 м.
Поворот — 360° с реверсом.
Привод поворота — электрический.
Мощность двигателя — 0,75 кВт.

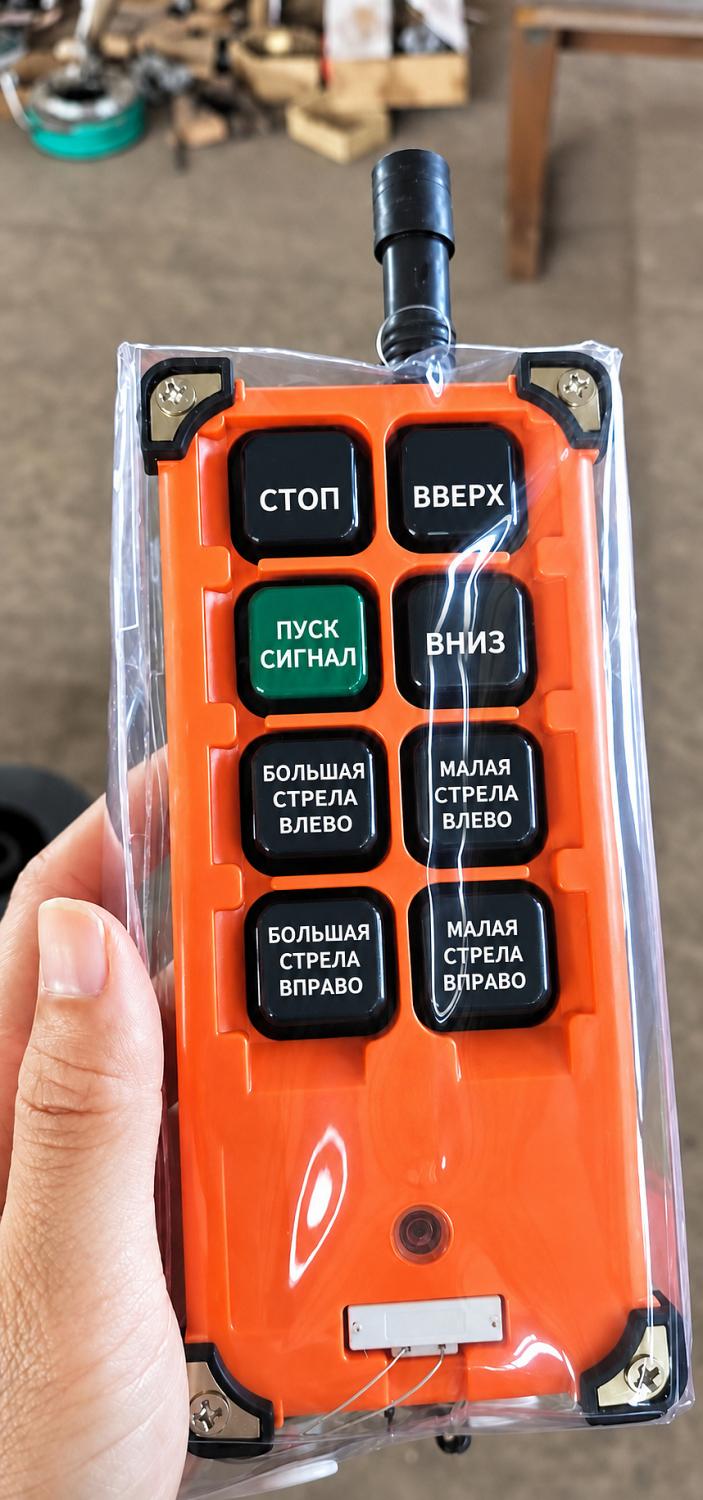

Управление поворотом — радиопульт.

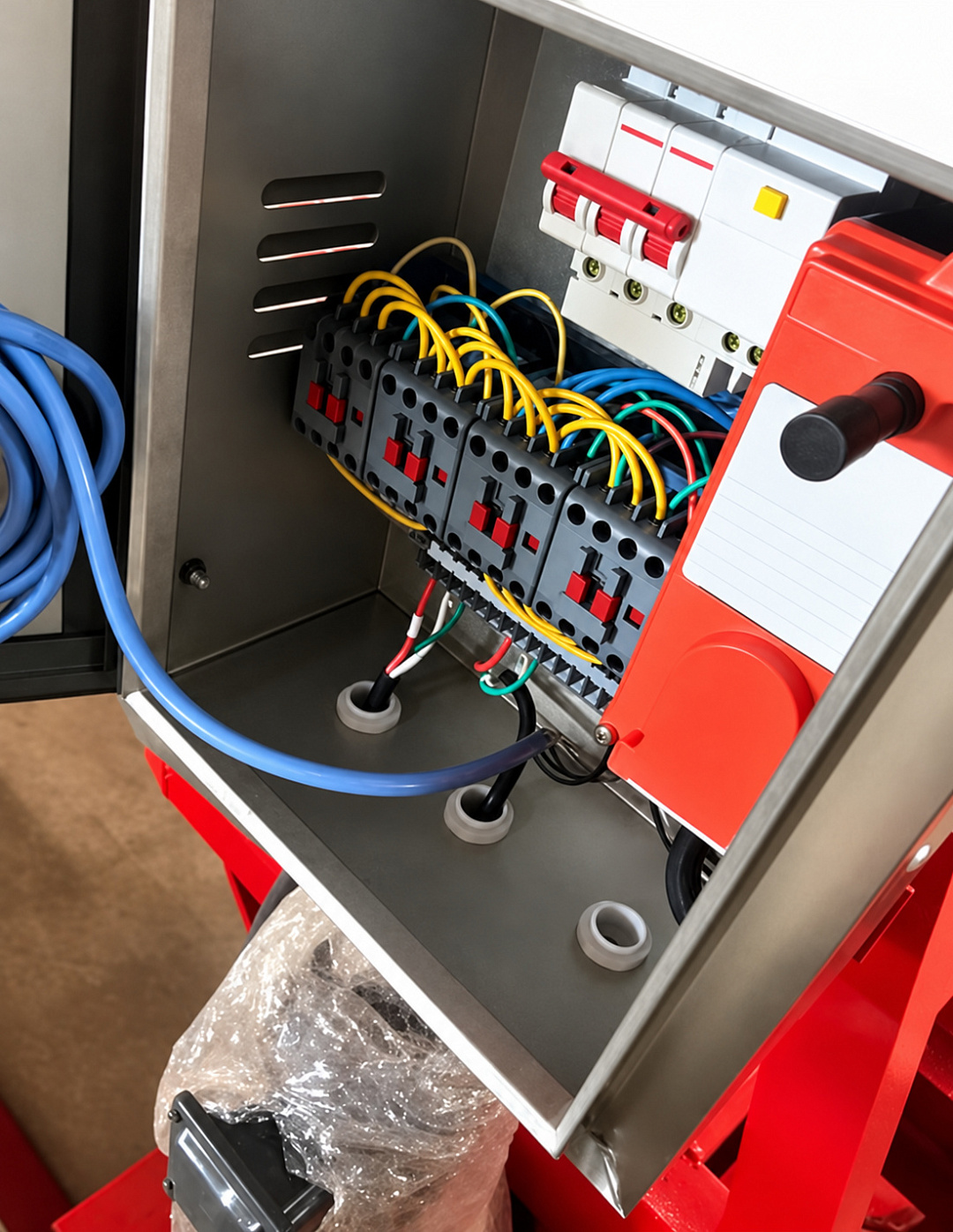

Шкаф управления — DELIXI.
Бетоновод стрелы — 15 м.
Размер трубы бетоновода — Ø133 × 4,75 мм.

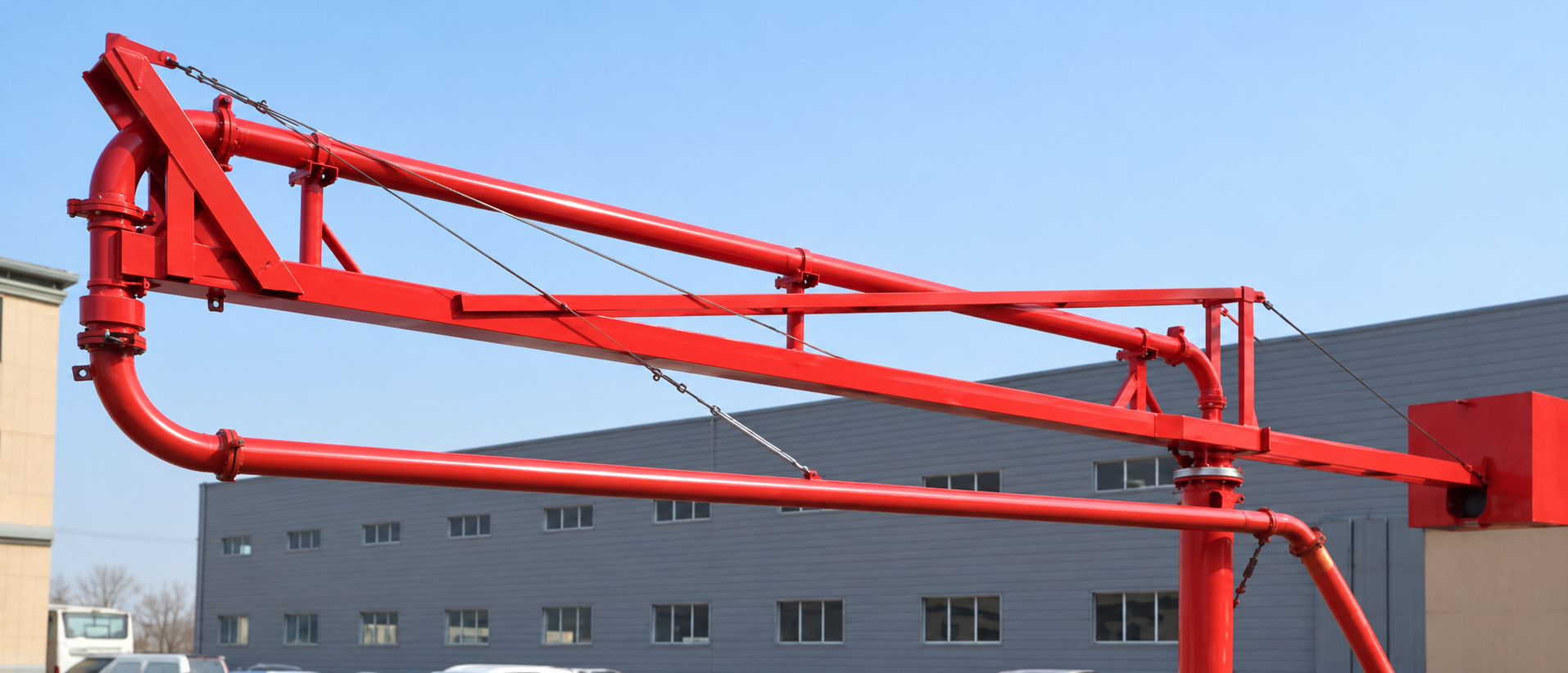

Главная балка — 6400 × 200 × 150 мм.
Опорная рама — 540 × 540 × 3000 или 4000 мм, в зависимости от исполнения.
Размер опор рамного исполнения — 4780 × 4780 мм.
Цилиндрическая опора — труба Ø325 × 10 мм.
Ящик противовеса — 1000 × 500 × 1000 мм.
Размеры рамы противовеса и отдельных секций бетоновода зависят от выбранной конструкции и фиксируются в спецификации.
Комплектация
В поставку входят металлоконструкция стрелы выбранного исполнения, опорная часть, опорно-поворотное устройство, ящик противовеса и бетоновод стрелы. Электроповорот комплектуется двигателем 0,75 кВт, шкафом управления DELIXI и радиопультом.
Также предусмотрены один трубный хомут высокого давления, семь хомутов низкого давления и восемь U-образных хомутов. Наличие заполнителя противовеса уточняется при заказе.
Подбор и поставка
Сообщите специалистам ТРЕЙД параметры вашего бетононасоса, условия размещения и задачи по заливке. Согласуем исполнение опоры, подключение бетоновода, требования к электропитанию, комплектацию и условия поставки.
