Газогенераторная установка 250GF, 250 кВт × 0.8
Газогенераторная установка 250GF предназначена для автономного или резервного электроснабжения промышленных предприятий, производственных площадок, агропромышленных комплексов и объектов инфраструктуры. Установка работает на природном газе и обеспечивает стабильную генерацию электроэнергии при высокой эффективности и низких эксплуатационных расходах.
Оборудование может использоваться как отдельный источник энергии или интегрироваться в энергетическую систему предприятия с возможностью параллельной работы нескольких агрегатов.
Комплектация установки
Газовый двигатель серии Yuchai — модель YC6K420N-D30, 1 шт.
Автоматизированный агрегат с возможностью параллельной работы.
Генератор — 250 кВт, 400 В, 50 Гц, 1 шт.
Коммутационная аппаратура — выключатель 450 А
Упругая муфта — пластинчатая, 1 шт.
Общая рама установки — 1 комплект
Шкаф управления агрегатом — 1 шт.
Комплектующие и принадлежности — 1 комплект
Техническая документация — 1 комплект
Дополнительные принадлежности
Амортизаторы — ZC-XSQ-50L, 8 шт.
Глушитель — DN100, 2 шт.
Фланцы компенсатора — DN100, 4 шт.
Прокладки — DN100, 8 шт.
Соединитель дымовой трубы — DN100, 2 шт.
Пусковые аккумуляторы — 24 В, 120 А·ч, 2 шт.
Охлаждающий бак / радиатор — 1 комплект
Основные технические параметры генераторной установки 250GFQ
Бренд двигателя — Yuchai
Модель генераторной установки — YC6K420N-D30
Конструкция — раздельного типа
Номинальная мощность — 250 кВт / 312 кВА
Номинальный ток — 450 А
Номинальное напряжение — 400 В
Номинальная частота — 50 Гц
Коэффициент мощности — 0.8 (отстающий)
Уровень шума — ≤106 дБ(А) на расстоянии 1 м
Максимальный расход топлива — ≤250 м³/ч
(при содержании метана ≥85%, метановое число ≥80)
Комплексный КПД (с учетом утилизации тепла) — ≥85%
Удельный расход масла — 0.3 г/кВт·ч
Температура выхлопных газов — ≤600 °C
Габаритные размеры установки открытого типа — 3100 × 1200 × 1700 мм
Масса — 2500 кг

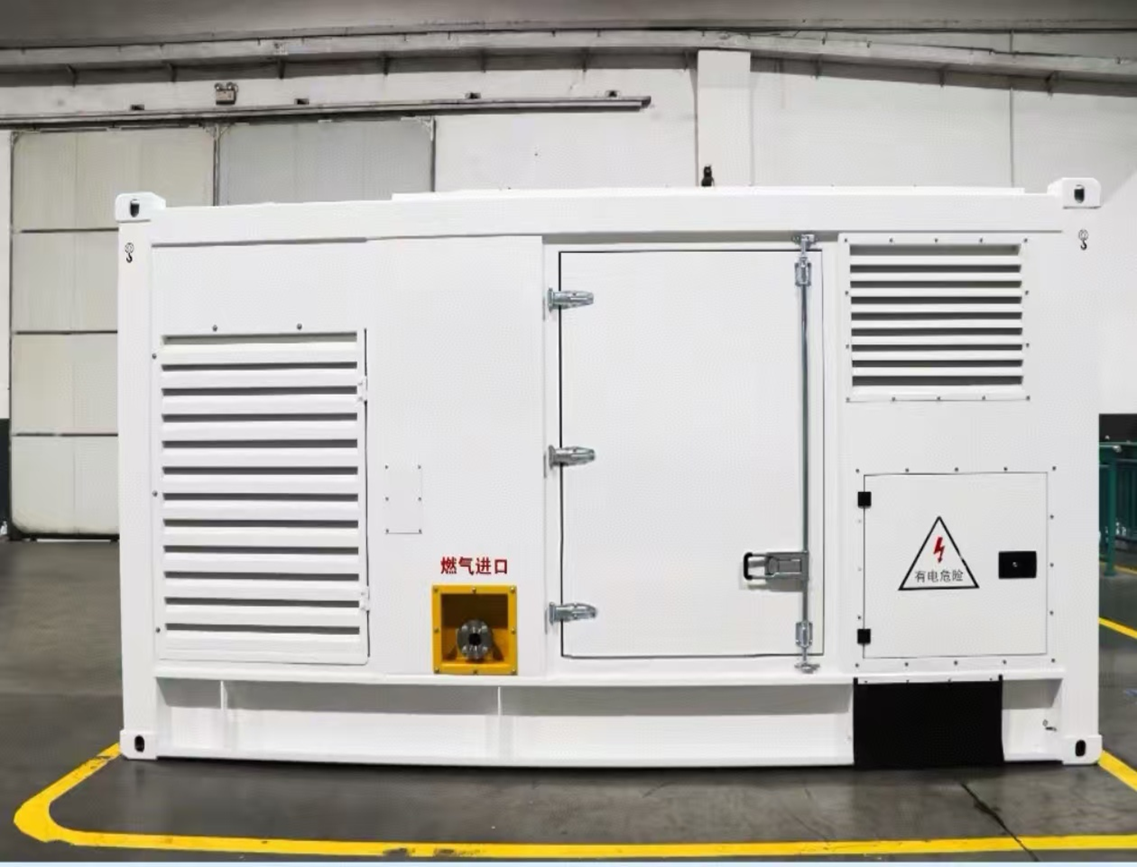

Габаритные размеры в кожухе — 4200 × 2000 × 2000 мм
Масса — 3500 кг
Динамические характеристики выходной мощности
Диапазон регулировки напряжения на холостом ходу — 95% – 105%
Установившееся отклонение напряжения — ≤ ±1%
Переходное отклонение напряжения — ≤ -15% → +20%
Время восстановления напряжения — ≤ 3 сек
Нестабильность напряжения — ≤ ±0,5%
Переходное отклонение частоты — ≤ ±10%
Время стабилизации частоты — ≤ 5 сек
Коэффициент нелинейных искажений синусоидальности напряжения — ≤ 2,5%
Газовый двигатель
Бренд — Yuchai
Конструкция — рядный, 6 цилиндров, 4-тактный, водяное охлаждение, 4 клапана на цилиндр, турбонаддув с промежуточным охлаждением.
Модель двигателя — YC6K420N-D30
Количество цилиндров — 6
Диаметр цилиндра × ход поршня — 129 × 155 мм
Рабочий объем — 15.2 л
Номинальная мощность — 281 / 309 кВт
Номинальная скорость вращения — 1500 об/мин
Объем масла — 35 л
Тип регулирования скорости — электронный
Система зажигания — электронное управление ECM, высокоэнергетическое индивидуальное зажигание по цилиндрам.
Способ наддува — турбонаддув отработавшими газами с водяным охлаждением и промежуточным охлаждением воздуха.
Способ сгорания — обедненная топливная смесь с электронным управлением ECM
Система запуска — 24 В постоянного тока
Ресурс до капитального ремонта — ≥25 000 часов
Бесщеточный генератор
Бренд — Haoman Power
Модель — HM250GF
Конструкция — одноопорный подшипник, бесщеточный генератор с цифровым автоматическим регулятором напряжения.
Номинальная мощность — 250 кВт
Номинальное напряжение — 0.4 кВ
Номинальный ток — 540 А
Номинальная частота — 50 Гц
Коэффициент мощности — 0.8 (отстающий)
Схема подключения — трехфазная четырехпроводная
Класс изоляции — H
Степень защиты — IP23
Система управления генераторной установкой
Режим работы — автоматический / ручной
Контроллер генераторной установки — SmartGen 6110CAN
Интерфейс передачи данных — RS485
Отображение рабочих параметров — большой ЖК-дисплей
Система электронного регулирования скорости — электронный дроссель Bosch
Система подачи и регулирования топлива
Используемое топливо — природный газ
Газовый смеситель — смеситель Вентури
Регулятор давления газа — мембранный регулятор MADAS (Италия)
Способ регулирования подачи топлива — замкнутый цикл, обедненное сгорание
Максимальное давление газа на входе — < 50 кПа
Минимальное давление газа на входе — ≥ 5 кПа
Максимальная температура газа на входе — ≤ 40 °C
